PFT SILOJET XXL 145, 400 V, 3 Ph, 50 Hz Teil 2 Übersicht – Bedienung
Kurzbeschreibung
11.5 Fördergefäß SILOJET III XXL
12
11
10

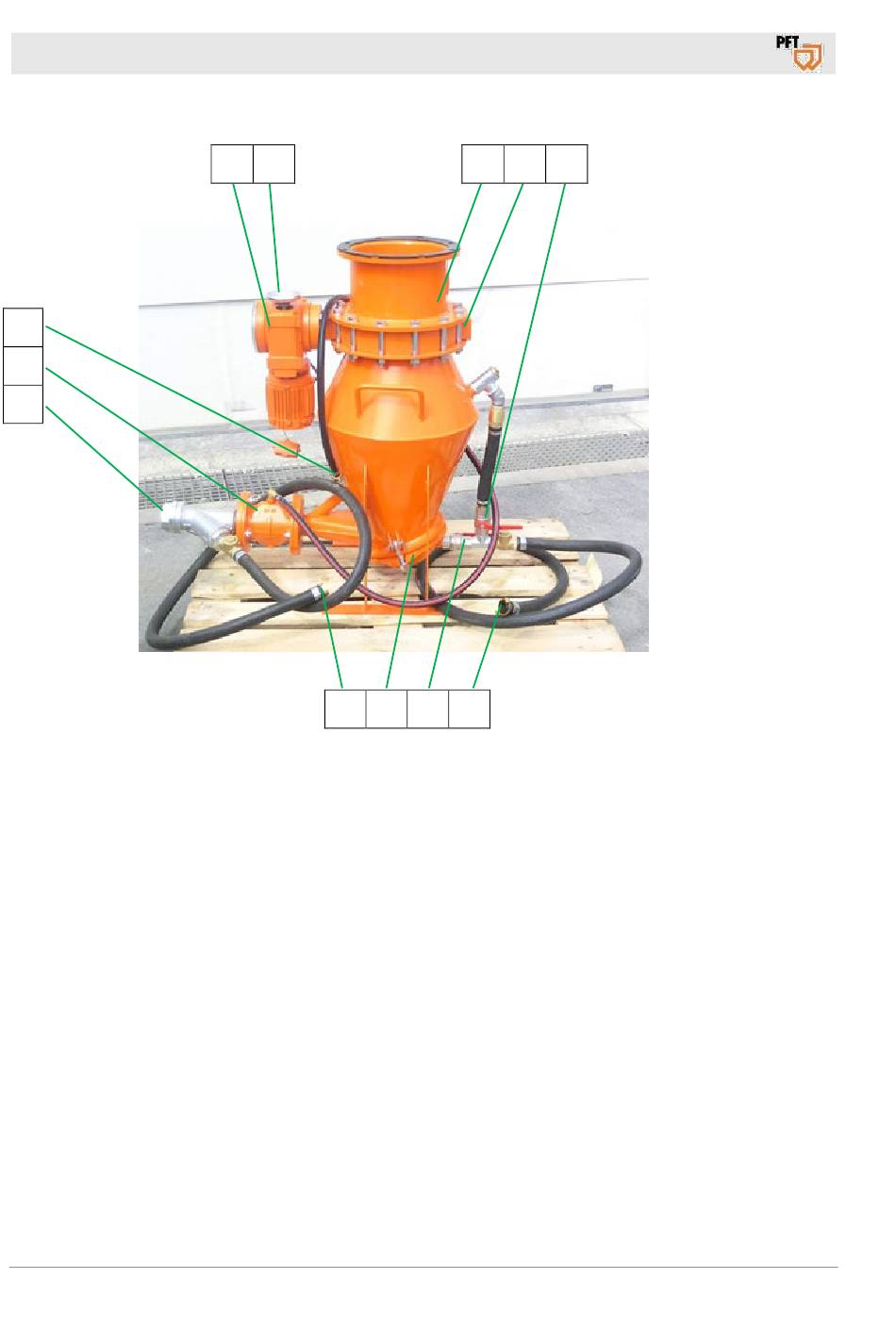

Abb. 6: Übersicht Fördergefäß SILOJET III XXL
1. Stellantrieb Typ 6
2. Handrad Absperrklappe Auf / ZU
3. Zwischenstück Fördergefäß SILOJET
4. Absperrorgan
5. Kugelhahn für manuelles Bypass-System
6. Förderluft vom Kompressor
12 Kurzbeschreibung
Die PFT SILOJET III XXL ist eine vollautomatisch, pneumatisch arbeitende Förderanlage.
Sie übernimmt den Materialtransport von Werktrockenmörtel aus dem Silo / Container zur
Verputzmaschine.
Seite 16
1 2
9 8
7. Kugelhahn für manuelles Bypass-System
8. Emulgator - Reinigungsdeckel
9. Bypassluft vom Rotationskompressor
10. Anschluss Förderschlauch
11. Quetschventil
12. Steuerluft für Quetschventil
3 4 5
7 6
