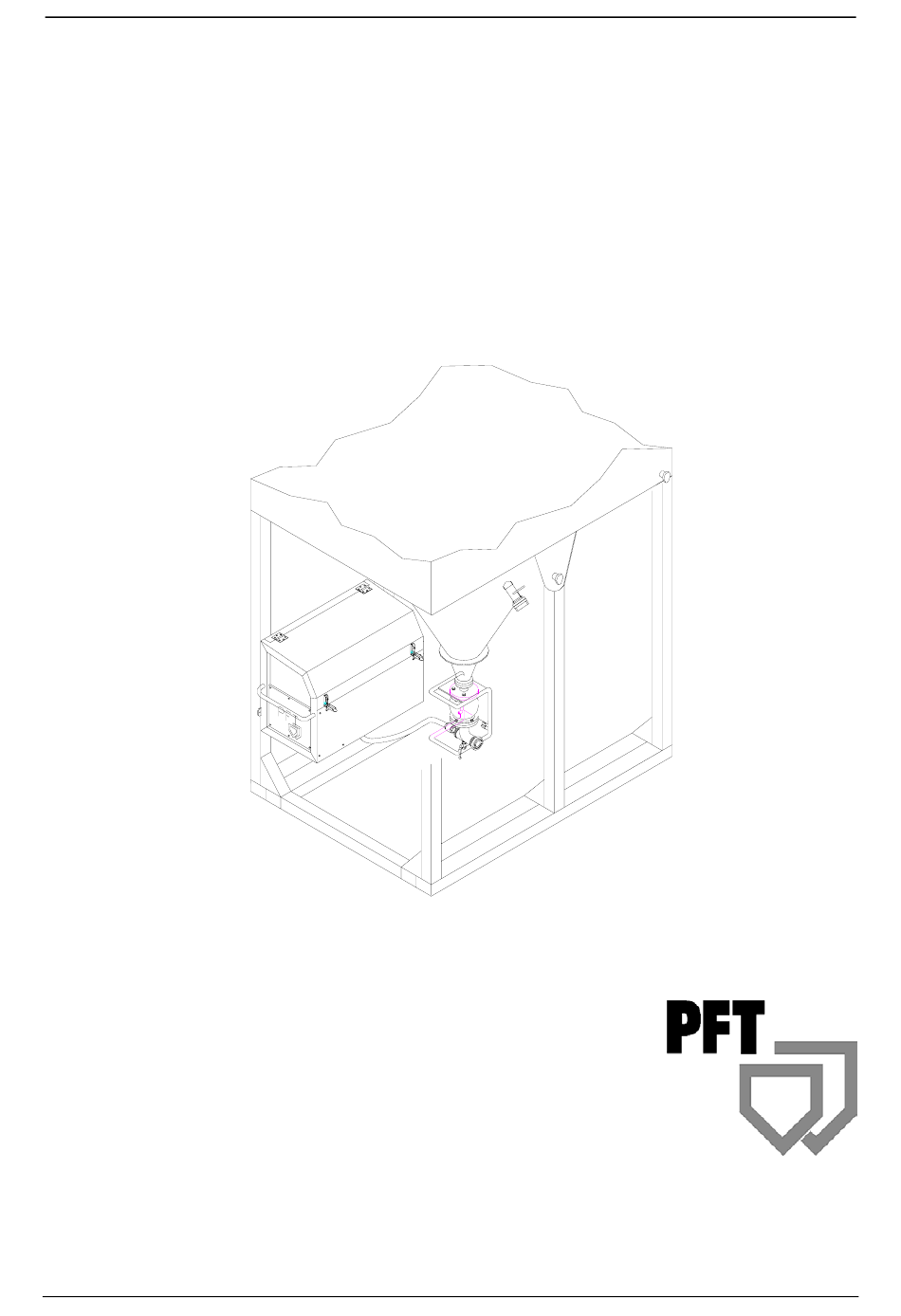

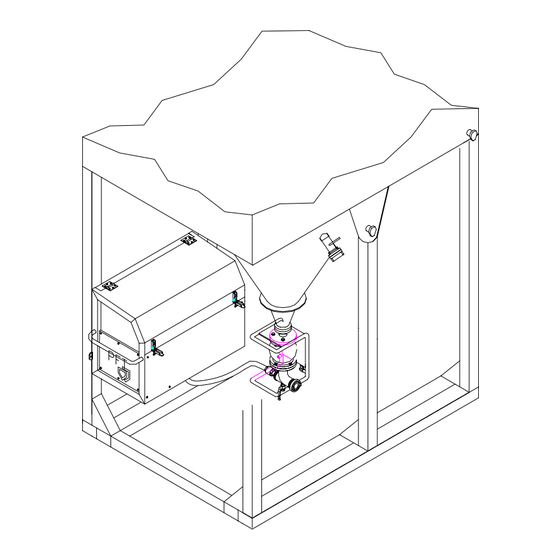

- Seite 1 SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 BEDIENUNGSANLEITUNG 00 06 50 35 DRUCKFÖRDERANLAGE SILOJET DF III 140 Q WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
- Seite 2 SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Knauf PFT GmbH & Co.KG...
- Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die DRUCKFÖRDERANLAGE SILOJET DF III 140 Q ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 4: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung __________________________________________________ 5 Funktionsweise ________________________________________________________________ 5 Grundlegende Sicherheitshinweise ______________________________________________ 6 Allgemeine Sicherheitshinweise ________________________________________________ 7 Übersicht Luftarmatur Silojet DF III 140 Q ____________________________________ 9 Übersicht Schaltschrank ______________________________________________________ 10 Anlage mit Siloaufblas und Antistopferautomatik ______________________________ 11 Einstellungen: _______________________________________________________________ 11 Störung – Ursache - Abhilfe __________________________________________________ 12... -
Seite 5: Bestimmungsgemäße Verwendung
Stand 06.2003 Bestimmungsgemäße Verwendung Die PFT SILOJET DF III 140 Q ist eine Druckförderanlage für alle Drucksilos mit einem zulässigen Druck von bis zu 2,0 bar, zur pneumatischen Versorgung von Mischpumpen o. ä. mit fabrikmäßig vorgemischtem Fertigmörtel aus Drucksilos und -containern. -
Seite 6: Grundlegende Sicherheitshinweise
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. -
Seite 7: Allgemeine Sicherheitshinweise
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern. - Seite 8 23. Der Schmier- und Wartungsplan der Maschine muss eingehalten werden, weil sonst der Garantienaspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen DRUCKFÖRDERANLAGEn...
-
Seite 9: Übersicht Luftarmatur Silojet Df Iii 140 Q
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Übersicht Luftarmatur Silojet DF III 140 Q 1. MV Silodruck Y4 2. DW Silodruck S6 3. MV Quetschventil Y1 4. MV Förderluft Y3 5. MV Nachblasen Förderblock Y2 6. DW Quetschventil S5 7. -
Seite 10: Übersicht Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Übersicht Schaltschrank 1. Anschluß Schaltschrank - Füllstandsmelder 2. Wahlschalter Manuell - Auto 3. Austaster 4. Eintaster 5. Störung 6. Dauerstrom 230 V 7. Hauptschalter Knauf PFT GmbH & Co.KG... -
Seite 11: Anlage Mit Siloaufblas Und Antistopferautomatik
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Anlage mit Siloaufblas und Antistopferautomatik 1. Hauptstrom und Füllstandmelderleitungen anschließen. 2. Förderleitungen knickfrei auslegen und anschließen. 3. Hauptschalter einschalten. 4. Silo-aufblasen einstellen. 5. Anlage starten, Silo wird auf 1,7 bar aufgeblasen, Anlage schaltet dann automatisch ab. -
Seite 12: Störung - Ursache - Abhilfe
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Störung – Ursache - Abhilfe Wie können Probleme bei der DRUCKFÖRDERANLAGE SILOJET DF III 140 Q vermieden bzw. schnell behoben werden ? Störung Ursache Abhilfe Sicherheitsventil bläst ab Störung in der Luft bzw. - Seite 13 SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Knauf PFT GmbH & Co.KG...
-
Seite 14: Bild Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Bild Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 15: Ersatzteilliste Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Ersatzteilliste Schaltschrank Pos. Anz. Art.-Nr. Bezeichnung 20 41 93 10 Sicherungsautomat B 16A 1-polig 00 04 25 99 Motorschutzschalter 0,63-1A PKZM 0-1 Q3 00 04 35 51 Motorschutzschalter 16-20A PKZM 0-20 (P) Q2 00 02 14 01 Hilfskontakt NHI-11-PKZO 20 44 73 10 Luftschütz DIL ER 31, 42V K5... -
Seite 16: Bild Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Bild Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 17: Ersatzteilliste Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Ersatzteilliste Schaltschrank Pos. Anz. Art.-Nr. Bezeichnung 00 05 30 75 Schaltschrank Silojet-DF III 140 Q (A) 20 42 64 00 CEE-Anbausteckdose 3 x 16A 12h weiss 00 05 38 38 Wahlscha. Knebel. 0-2x rastend kompl.M22 00 05 38 37 Drucktaster rot Aus M22 00 05 38 33 Leuchttaster grün M22... -
Seite 18: Bild Luftarmatur
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Bild Luftarmatur Knauf PFT GmbH & Co.KG... -
Seite 19: Ersatzteiliste Luftarmatur
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Ersatzteiliste Luftarmatur Pos. Anz. Art.-Nr. Bezeichnung 00 01 14 51 Drucksteuerung DF-SILOJET III Q kpl. 20 44 76 01 Druckschalter Typ FF4-4 0,22-4bar 20 21 90 00 Rückschlagventil 3/4" IG 00 04 65 10 Magnetventil 3/4" 42V Typ 6213 A 20 44 76 01 Druckschalter Typ FF4-4 0,22-4bar 00 00 27 73 Magnetventil 1"... -
Seite 20: Schaltplan
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 21: Schaltplan
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 22: Schaltplan
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 23: Stückliste Rahmen
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Stückliste Rahmen Stufen Menge ObjektId Objektkurztext 00010946 Rahmen SILOJET III kpl. 00010947 Rahmen SILOJET III verz. 00053771 Winkel m Langlo Rahm SILOJET III RAL2004 00023305 Senkschraube M8 x 20 DIN 963 verz. -
Seite 24: Stückliste Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Stückliste Schaltschrank Stufen Menge ObjektId Objektkurztext 20566654 Halterung Schaltschrank E-Anlage RAL2004 20209313 U-Scheibe B 8,4 DIN 125 verz. 20206100 Skt.-Schraube M 8 x 20 DIN 933 verz. 20209314 Fächerscheibe A 8,4 DIN 6798 verz. -
Seite 25: Stückliste Schaltschrank
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Stückliste Schaltschrank Stufen Menge ObjektId Objektkurztext 00021948 ÖLFLEX-Kabel 3 x 1,0 540P 00021917 Kabel HO7 RNF 4 x 2,5 00021931 Kabel HO7 VK schwarz 4,0 00021936 Kabel HO7 VK schwarz 2,5 00021930... -
Seite 26: Stückliste Luftarmatur
SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Stückliste Luftarmatur Stufen Menge ObjektId Objektkurztext 00011491 Quetschventil DF-SILOJET III kpl. 00039946 Rohrrahmen DF-Block RAL2004 00010840 Quetschventil DF kpl. 20203770 Schlauchverschraubung 1" AG Tülle 1" 20219100 Rückschlagventil 1" IG 20203258 Doppelnippel 1" x 80 20205801 Reduziernippel 2"... - Seite 27 SILOJET DF III 140 Q Bedienungsanleitung Stand 06.2003 Stufen Menge ObjektId Objektkurztext 20205200 Reduziernippel 1/2" AG 1/4" IG Nr.241 20215900 Manometer 0-4 bar 1/4" unten, D = 63mm 20203620 Winkel 1" IG-AG Nr. 92 verz. 20200800 Geka-Kupplung 1" AG 20203610 Winkel 1/2"...
