PFT SILOJET XXL 145, 400 V, 3 Ph, 50 Hz Teil 2 Übersicht – Bedienung
Aufbau SILOJET III XXL

11.3 Drucksteuerung SILOJET III XXL

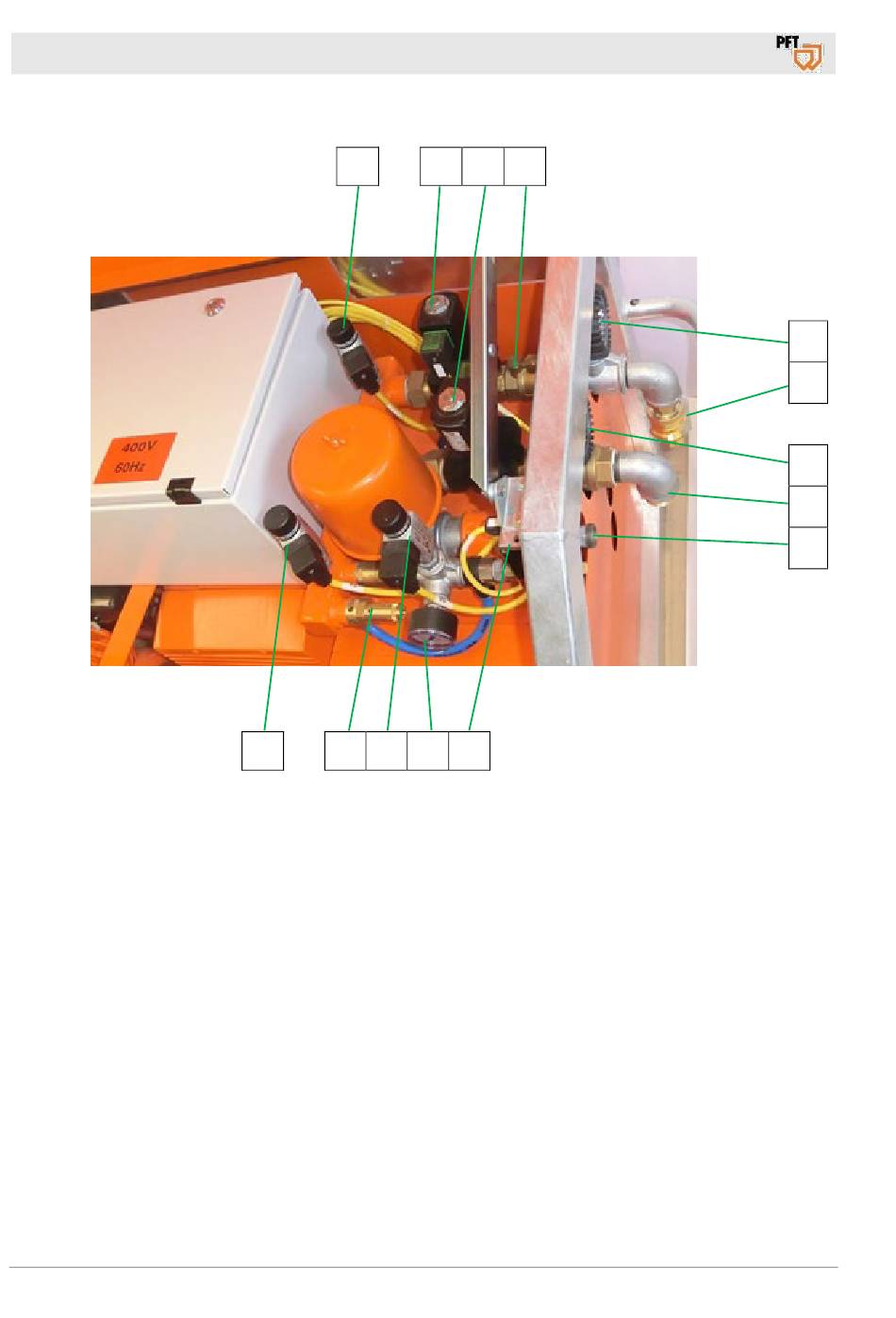

Abb. 4: Übersicht Drucksteuerung
1. Druckschalter für Nachlaufzeit / Förderschlauch leer
2. Magnetventil für Förderluft
3. Magnetventil für Bypassluft
4. Rückschlagventil
5. Manometer 0-4bar, Druck für Förderluft
6. Anschluss für Förderluft
7. Manometer 0-4bar, Druck für Bypassluft
Seite 14
1
14 13 12 11
2 3 4
10
8. Anschluss für Bypassluft
9. Steuerluft Quetschventil
10. Magnetventil Quetschventil
11. Manometer 0-4bar, Druck im Silo
12. Druckschalter Überwachung, Steuerluft
13. Sicherheitsventil 2,8 bar
14. Druckschalter Förderluft, Anti-Stopfersteuerung
5
6
7
8
9
