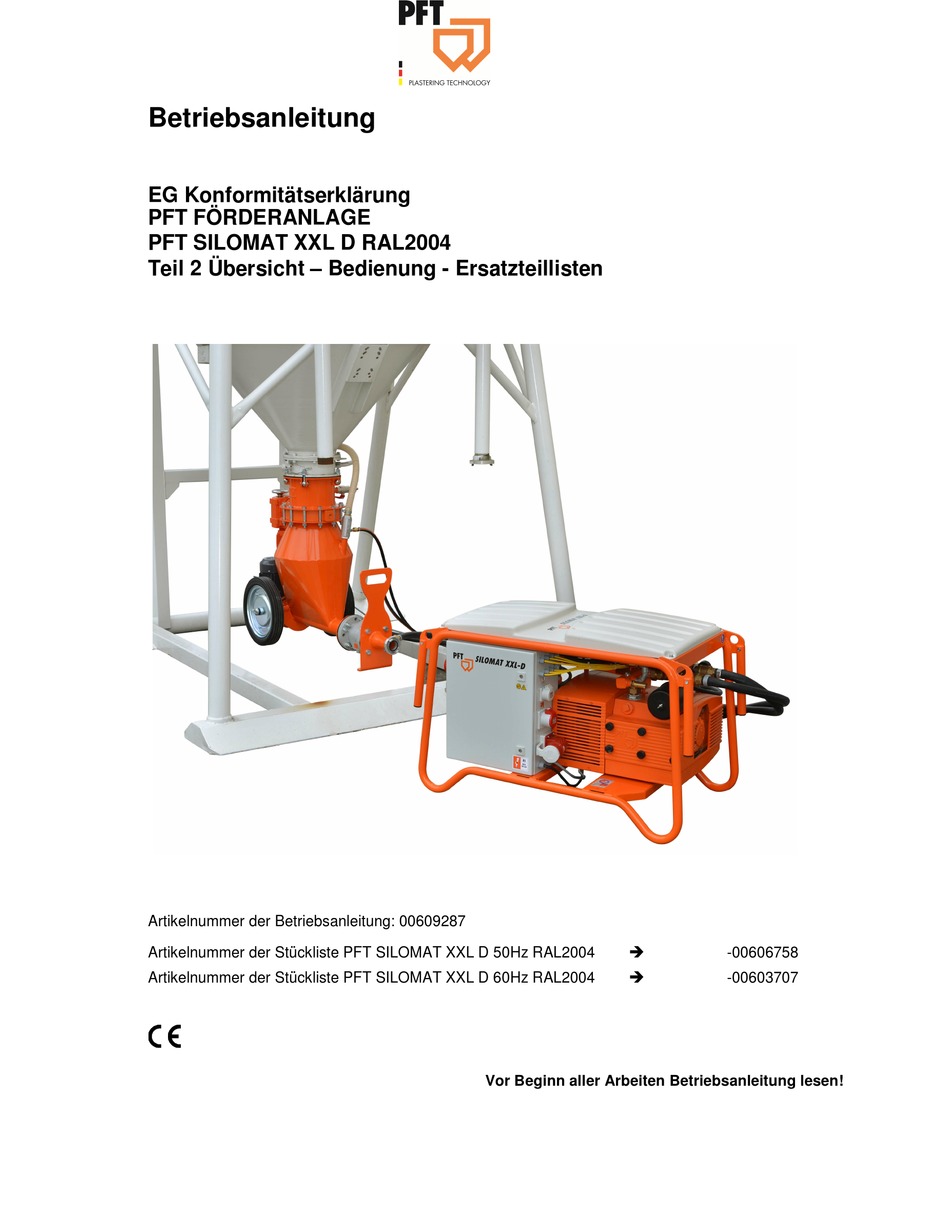

- Seite 1 EG Konformitätserklärung PFT FÖRDERANLAGE PFT SILOMAT XXL D RAL2004 Teil 2 Übersicht – Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00609287 Artikelnummer der Stückliste PFT SILOMAT XXL D 50Hz RAL2004 -00606758 Artikelnummer der Stückliste PFT SILOMAT XXL D 60Hz RAL2004 ...
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net Internet: www.pft.net Seite 2...
-
Seite 3: Inhaltsverzeichnis
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 14 Bestimmungsgemäße Verwendung 1 Inhaltsverzeichnis Luftkompressor .......... 18 14.1 Verwendungszweck Luftkompressor . 18 Inhaltsverzeichnis ........3 14.2 Sicherheitseinrichtungen Luftkompressor ........18 EG Konformitätserklärung ......5 14.3 Allgemeines Aufstellen des Prüfung ............6 Luftkompressors ........ - Seite 4 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 25.3 Störungen .......... 32 34.3 Rotationskompressor KDT 3.145 T 7,5 / 9 KW Artikelnummer 00606202 . 50 25.4 Sicherheit ........... 33 34.4 Rotationskompressor KDT 3.145 T 25.5 Störungstabelle ........33 7,5 / 9 KW Artikelnummer 00606202 .
-
Seite 5: Eg Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 6: Prüfung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Prüfung 3 Prüfung 3.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer auf ihren betriebssicheren Zustand zu prüfen. -
Seite 7: Aufteilung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Zubehör 4.3 Aufteilung Die Betriebsanleitung besteht aus 2 Büchern: Teil 1 Sicherheit Allgemeine Sicherheitshinweise Artikelnummer 00129465 Teil 2 Übersicht, Bedienung, Service und Ersatzteillisten. (dieses Buch) Zur sicheren Bedienung des Gerätes müssen alle zwei Teile beachtet werden. -
Seite 8: Technische Daten
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 6 Technische Daten 6.1 Allgemeine Angaben SILOMAT XXL D 50Hz 00606758 SILOMAT XXL D 60Hz 00603707 Gewicht der kompletten Angabe Wert Einheit Förderanlage SILOMAT XXL D 50 / 60Hz... -
Seite 9: Anschlusswerte 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Technische Daten 6.3 Anschlusswerte 60Hz Elektrisch Angabe Wert Einheit Spannung 3Ph./ 50Hz Stromaufnahme ca. 21,7 Leistungsaufnahme 10,7 Anschluss Absicherung mindestens 32A Typ C Leistung Einheit Bezeichnung Kompressormotor 9,0 kW 17,9 A... -
Seite 10: Leistungswerte 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Schallleistungspegel 6.6 Leistungswerte 60Hz Angabe Wert Einheit Förderleistung, ca. bei 140m 20 Kg/min Förderweite in m* 140 Meter Betriebsdruck, max. 2,5 bar Luftleistung Kompressor 122 Nm³/h * Richtwert je nach Materialqualität, -gewicht und Förderhöhe... -
Seite 11: Maßblatt Pft Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßblatt PFT SILOMAT XXL D Maßblatt PFT SILOMAT XXL D 1410 1150 Abb. 5: Maßblatt Seite 11 22.04.2020 22 .0 4. 20 20... -
Seite 12: Aufbau Und Funktion
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion Aufbau und Funktion 12.1 Übersicht Baugruppen Abb. 6: Übersicht über die Baugruppen 1. Förderluft - Bypass 11. Quetschventil 2. Förderluft 12. Fördergefäss 3. Luftfilter 13. Rad mit Stahlfelge 4. -
Seite 13: Fördergefäß Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion 12.2 Fördergefäß SILOMAT XXL D Abb. 7: Übersicht über die Baugruppen 1. Entlüftung Fördergefäss 9. Stromversorgung vom Schaltschrank für 2. Zusätzliche Belüftung für Silo/Container Getriebemotor Materialdosierung 3. Befestigungsschrauben für Silo/Container 10. -
Seite 14: Kompressor / Schaltschrank Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion 12.3 Kompressor / Schaltschrank SILOMAT XXL D Abb. 8: Kompressor / Schaltschrank SILOMAT XXL D 1. Magnetventil für Entlüftung Fördergefäß 11. Sicherheitsventil 2,2 bar 2. Sicherheitsventil 4 bar 12. -
Seite 15: Übersicht Schaltschrank Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Aufbau und Funktion 12.4 Übersicht Schaltschrank SILOMAT XXL D Abb. 9: Beschreibung Schaltschrank 1. Hauptwendeschalter, ist gleichzeitig Not-Aus- 6. Stromversorgung vom Schaltschrank für Schalter Getriebemotor Materialdosierung 2. Drucktaster Steuerspannung „EIN / AUS“... -
Seite 16: Betriebsarten
Abb. 10: Betriebsarten Luftkompressor Funktion 13.1 Kurzbeschreibung Die Förderanlage PFT SILOMAT XXL D ist eine pneumatische, vollautomatisch arbeitende Förderanlage und übernimmt den Materialtransport von Werktrockenmörtel aus dem Silo / Container zur Putzmaschine. 13.2 Funktionsablauf Bei Inbetriebnahme der Anlage startet der Steuerluftkompressor und füllt die beiden Druckluftbehälter mit Steuerluft (4bar). - Seite 17 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Funktion Förderzyklus: Die Förderluft wird nun von Bypassluft auf Förderluft umgestellt, damit das Material gleich am Ende der Dosierschnecke fluidisiert wird. Mit einer Verzögerung von 3 Sekunden startet die Dosierschnecke das Trockenmaterial in den Förderschlauch zu fördern.
-
Seite 18: Bestimmungsgemäße Verwendung Luftkompressor
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Luftkompressor 14 Bestimmungsgemäße Verwendung Luftkompressor 14.1 Verwendungszweck Luftkompressor Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert konstruiert. Vorsicht! Der Luftkompressor ist ausschließlich zur Erzeugung von Druckluft bestimmt und ist nur mit angeschlossenem Arbeitsgerät zu verwenden. -
Seite 19: Allgemeines Aufstellen Des Luftkompressors
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Luftkompressor 14.3 Allgemeines Aufstellen des Luftkompressors Der Luftkompressor entspricht den nationalen und internationalen Sicherheitsbestimmungen und kann daher auch in feuchten Räumen bzw. im Freien verwendet werden. Plätze mit möglichst sauberer und trockener Luft sollen bevorzugt werden. -
Seite 20: Transport, Verpackung Und Lagerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 15 Transport, Verpackung und Lagerung 15.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: ... -
Seite 21: Transport
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 15.2 Transport Anschlagpunkte Zum Transport mit dem Kran, die Silomat - Anlage an den gekennzeichneten Anschlagösen (1) anschlagen. Anschlagen: 1. Haken entsprechend an den Kranhaken anschlagen. Abb. 11: Krantransport 2. -
Seite 22: Transportinspektion
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Transport, Verpackung und Lagerung 15.3 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen. -
Seite 23: Bedienung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Bedienung Bedienung 16.1 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen. -
Seite 24: Maschine Vorbereitungen
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maschine Vorbereitungen 17 Maschine Vorbereitungen Vor dem Betrieb der Maschine die folgenden Arbeitsschritte zur Vorbereitung durchführen: Warnung! SILOMAT- Anlagen für Freifall-Silos dürfen nur an drucklosen Silos Containern angeschlossen werden. Entstaubungsleitungen des Silos / Containers müssen... -
Seite 25: Fördergefäß Vorbereiten
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Fördergefäß vorbereiten WARNUNG! Lebensgefahr durch drehende Teile! Unsachgemäße Bedienung kann zu schweren Personen- oder Sachschäden führen. Der Motor darf nur über den dazu gehörigen Schaltschrank der Maschine betrieben werden. 19 Fördergefäß vorbereiten 19.1 Fördergefäß... -
Seite 26: Förderleitungen Verlegen
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Anschlüsse 19.3 Förderleitungen verlegen HINWEIS! Um einen optimalen Arbeitsablauf der Anlage bei langen Förderstrecken zu gewährleisten darf die Förderleitung nicht eben verlegt werden. Wir raten deshalb an den Schlauchkupplungen Erhöhungen zu schaffen, durch z. B. aufgestellte Paletten. -
Seite 27: Siloauslaufklappe Öffnen
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Siloauslaufklappe öffnen 3. Steuerkabel Anbausteckdose Drehflügelmelder der Einblashaube (3) verbinden. Abb. 19: Steuerkabel anschließen 4. Das 10polige Steuerkabel (4) vom Schaltschrank am Stellmotor (5) des Absperrorgans anschließen. 5. Stromversorgung (6) vom Schaltschrank am Getriebemotor (7) für Materialdosierung anschließen. -
Seite 28: Gesundheitsgefährdende Stäube
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Einschalten 21.1 Gesundheitsgefährdende Stäube Warnung! Eingeatmete Stäube können langfristig Lungenschädigungen oder anderen gesundheitlichen Beeinträchtigungen führen. HINWEIS! Der Maschinenbediener oder die im Staubbereich Abb. 22: Staubschutzmaske arbeitenden Personen müssen immer eine Staubschutzmaske beim Befüllen der Maschine tragen! Beschlüsse des Ausschusses für Gefahrenstoffe (AGS) -
Seite 29: Leermeldung Füllstandmelder
Die Förderanlage wird durch den Materialverbrauch der Putzmaschine gesteuert. Die PFT SILOMAT XXL D kann an jedem Freifall- Silo angeschlossen werden und beschickt bis auf 140 m eine Mischpumpe, z. B. PFT G 4 X mit ca. 20kg Trockenmörtel pro Minute. Nach erfolgten Leermeldung Füllstandmelders in der Einblashaube öffnet sich... -
Seite 30: Ausschalten
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Stillsetzen im Notfall 22.4 Ausschalten 1. Anlage durch drücken des roten Drucktasters Steuerspannung „EIN/AUS“ (1) ausschalten. 2. Hand – „0“ – Automatik-Schalter (2) auf Stellung „0“ bringen. 3. Hauptwendeschalter (3) auf Stellung „0“ bringen. -
Seite 31: Maßnahme Bei Stromausfall
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Maßnahme bei Stromausfall Maßnahme bei Stromausfall 24.1 Spannungslosigkeit herstellen HINWEIS! Durch Drehen des Hauptwendeschalters auf Stellung „0“ ist Spannungslosigkeit hergestellt. Abb. 27: Ausschalten GEFAHR! Lebensgefahr durch unbefugtes Wiedereinschalten! Bei Arbeiten an der Maschine besteht die Gefahr, dass die Energieversorgung unbefugt eingeschaltet wird. -
Seite 32: Arbeiten Zur Störungsbehebung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 25 Arbeiten zur Störungsbehebung 25.1 Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln. -
Seite 33: Sicherheit
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 25.4 Sicherheit Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Wartungsarbeiten tragen: Arbeitsschutzkleidung. Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz. Personal Die hier beschriebenen Arbeiten zur Störungsbeseitigung können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. - Seite 34 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch Programm läuft Förderzeit oder Anforderung defekt Teile überprüfen, ggf. Servicemonteur nicht an auswechseln Endschalter am Stellantrieb defekt Endschalter auswechseln bzw. Servicemonteur oder verstellt...
-
Seite 35: Arbeiten Zur Störungsbehebung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 25.6 Arbeiten zur Störungsbehebung 25.6.1 Beseitigen von Schlauchverstopfern Ausführung durch Bediener. Zusätzlich benötigte Schutzausrüstung: Gesichtsschutz HINWEIS! Bei auftretenden Störungen die Siloauslaufklappe (1) schließen. Abb. 30: Siloauslaufklappe schießen 1. -
Seite 36: Arbeitsende
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Arbeitsende 7. Hand „0“ Automatikschalter auf Stellung HAND (4) schalten. Den Kompressor laufen lassen, bis die Schläuche wieder freigeblasen sind. 8. Anschließend wieder auf Automatikbetrieb (4) umschalten. Abb. 33: Hand“ „0 Automatik 26 Arbeitsende 26.1 Arbeitsende oder Arbeitsunterbrechung... -
Seite 37: Fördergefäß Abnehmen
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderanlage reinigen 26.2 Fördergefäß abnehmen 1. Bundmuttern (1) lösen. 2. Fördergefäß (2) vom Silo / Containers (3) abnehmen. Abb. 36: Fördergefäß abnehmen 27 Förderanlage reinigen 27.1 Reinigung Die äußeren Maschinenteile nur mit einem feuchten Lappen reinigen. - Seite 38 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Förderanlage reinigen 5. Stellantrieb durch Drehen des Handrades (3) auf Stellung „ZU“ schließen. Abb. 39: Stellantrieb 6. Hauptwendeschalter (4) auf Stellung „I“ schalten. 7. Grünen Drucktaster (5) Steuerspannung „EIN / AUS“ drücken.
-
Seite 39: Wartung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung 28 Wartung 28.1 Sicherheit Personal Die hier beschriebenen Wartungsarbeiten können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Wartungsarbeiten dürfen speziell ausgebildetem Fachpersonal oder ausschließlich durch den Hersteller ausgeführt... - Seite 40 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartung GEFAHR! Bei allen Arbeiten an der SILOMAT - Anlage ist darauf zu achten, dass die Anlage druck -und spannungsfrei ist. 1. Anlage durch Drücken des roten Drucktasters (1) Steuerspannung „EIN / AUS“ ausschalten.
-
Seite 41: Wartungsplan
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Wartungsarbeiten 28.2 Wartungsplan In den nachstehenden Abschnitten sind die Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Sofern bei regelmäßigen Kontrollen keine erhöhte Abnutzung zu erkennen ist, die... -
Seite 42: Filter Reinigen
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 30 Filter reinigen 30.1 Filterdeckel lösen 1. Rändelschrauben am Filterdeckel lösen und Filterdeckel (1) abnehmen. Abb. 45: Filterdeckel lösen 2. Filterpatronen C 1112/2 (2) und Filterpatrone Polyester (3) aus Filtergehäuse nehmen. -
Seite 43: Schieberbreite Kontrollieren
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 30.2 Schieberbreite kontrollieren Ausführung durch Servicemonteur. Jährlich Schieberbreite kontrollieren: 1. Die Mindestbreite der Schieber (1) von 30mm darf nicht unterschritten werden. 2. Beim Austausch der Schieber, das Gehäuse mit trockener Abb. -
Seite 44: Einstellwerte Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Filter reinigen 30.3 Einstellwerte SILOMAT XXL D Ausführung durch den Servicemonteur: Zeitrelais Funktion Bezeichnung Einstellwert (1) Anforderung 3 sec. (2) Füllzeit 10 sec. (3) Förderzeit 150 sec. Abb. 50: Einstellwerte Zeitrelais Druckschalter Bei 0,8 bar schaltet die Maschine aus. -
Seite 45: Überprüfen Der Drucksteuerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Überprüfen der Drucksteuerung 31 Überprüfen der Drucksteuerung Überprüfung der Drucksteuerung 1. Schwarzen Druckschlauch knicken. 2. Eingestellte Förderzeit ablaufen lassen. 3. Schlauch langsam öffnen, 4. Maschine muss über Drucksteuerung ausschalten, wenn der Druck abfällt. -
Seite 46: Demontage
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage 33 Demontage Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 33.1 Sicherheit Personal Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. -
Seite 47: Demontage
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit spannungsführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Demontage die elektrische... -
Seite 48: Ersatzteilzeichnung, Ersatzteilliste
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34 Ersatzteilzeichnung, Ersatzteilliste 34.1 Tragegestell trans plus kpl. Artikelnummer 00140428 Seite 48... -
Seite 49: Artikelnummer 00140428
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.2 Tragegestell trans plus kpl. Artikelnummer 00140428 Pos. Menge Art.-Nr. Benennung 00140428 Tragegestell SILOMAT trans RAL2004 kpl. 20207810 Skt.-Schraube M8 x 25 verzinkt 20209313 U-Scheibe B 8,4 00102267 Abdeckhaube SILOMAT trans plus RAL 9002... -
Seite 50: Rotationskompressor Kdt 3.145 T 7,5 / 9 Kw Artikelnummer 00606202
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.3 Rotationskompressor KDT 3.145 T 7,5 / 9 KW Artikelnummer 00606202 Die Mindestbreite der Schieber 32mm darf nicht unterschritten werden! Filterpatrone C1112/2 20562600 Filterpatrone Polyester 00111853 Seite 50... -
Seite 51: Rotationskompressor Kdt 3.145 T 7,5 / 9 Kw Artikelnummer 00606202
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.4 Rotationskompressor KDT 3.145 T 7,5 / 9 KW Artikelnummer 00606202 Pos. Menge Art.-Nr. Benennung Ansaugfilter KDT 3.140 Trockenläufer komplett 00104928 Ansaugfilter KDT 3.140 Trockenläufer 00090631 00090632 Gehäuse Ansaugfilter KDT 3.140 Trockenläufer 00090634 Filterpatrone Vorfilter - Kompressor KDT 3.140/3.100... -
Seite 52: Rotationskompressor Kdt 3.145 T 7,5 / 9 Kw Artikelnummer 00606202
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.5 Rotationskompressor KDT 3.145 T 7,5 / 9 KW Artikelnummer 00606202 Seite 52... -
Seite 53: Rotationskompressor Kdt 3.145 T 7,5 / 9 Kw Artikelnummer 00606202
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.6 Rotationskompressor KDT 3.145 T 7,5 / 9 KW Artikelnummer 00606202 Pos. Stck. Art.-Nr. Benennung Lüfterhaube links filterseitig KDT 3.140 / 3.100 RAL2004 (Pos.166) 00163010 Laterne KDT 3.140 / 3.100 RAL2004 (Pos.50) -
Seite 54: Drucksteuerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.7 Drucksteuerung Seite 54... -
Seite 55: Drucksteuerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.8 Drucksteuerung Pos. Menge Art.-Nr. Benennung 20567405 Schalldämpfer Sinterbronze 1/4" AG 00272042 Ventilstecker 48 V LED mit 1,5 m Kabel 00010845 Magnetventil 1/4", 42 V, 3/2-Wege 20131200 Sicherheitsventil 1/4" 3,5bar mit Dichtung 00009367 Manometer 0 - 4 bar, 1/4"... -
Seite 56: Drucksteuerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.9 Drucksteuerung Seite 56... -
Seite 57: Drucksteuerung
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.10 Drucksteuerung Pos. Menge Art.-Nr. Benennung 00434669 Druckschlauch DN25 TP-Geka / AG 4.000 mm 00124372 Rückschlagventil 1" IG mit Entlüftung 1/4" IG 00002773 Magnetventil 1", 42 V Typ 6213 A 00090631 Ansaugfilter KDT 3.140 Trockenläufer... -
Seite 58: Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.11 Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz Seite 58... -
Seite 59: Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.12 Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz Pos. Menge Art.-Nr. Benennung 00022170 Steuertrafo 400 V, 42 V / 230 V (190VA) (50Hz) 00090877 Steuertrafo 400V-48V/230V 190VA 50/60Hz (60Hz) 00462339 Schaltnetzgerät 100-230 V/24VDC 1,3A... -
Seite 60: Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.13 Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz Seite 60... -
Seite 61: Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.14 Schaltschrank Art. Nr. 00604695 50Hz, 00604698 60Hz Pos. Menge Art.-Nr. Benennung 00206458 Hauptwendeschalter 4polig 00053767 Scharnier 180° komplett 00053835 Kontaktelement 1 Schliesser M22 - K10 00053881 Leuchtelement weiss 12-30V 00053886 LED - Widerstand-Vorschaltelement für 42V... -
Seite 62: Fördergefäss Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.15 Fördergefäss SILOMAT XXL D Seite 62... -
Seite 63: Fördergefäss Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.16 Fördergefäss SILOMAT XXL D Pos. Menge Art.-Nr. Benennung 00089078 Absperrorgan NW 250 ohne Stellantrieb Dichtung wechselbar RAL2004 00102658 Dichtung Absperrorgan wechselbar NW250 00195258 Dichtungssatz Absperrorgan SILOMAT 20208100 Skt-Schraube M16 x 110 verzinkt 20207807 Skt.-Schraube M10 x 40 verzinkt... -
Seite 64: Getriebemotor Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.17 Getriebemotor SILOMAT XXL D Seite 64... -
Seite 65: Getriebemotor Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.18 Getriebemotor SILOMAT XXL D Pos. Menge Art.-Nr. Benennung 00632254 Getriebemotor 1,1 kW, 280 U/min mit Buchse und Abtriebswelle 00605938 Getriebemotor 1,1 kW, 280 U/min RAL1015 00505393 Haube Hohlwelle LOTUS XS Getriebe... -
Seite 66: Fördergefäss Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.19 Fördergefäss SILOMAT XXL D Seite 66... -
Seite 67: Fördergefäss Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.20 Fördergefäss SILOMAT XXL D Pos. Menge Art.-Nr. Benennung 00676652 Fördergefäss RAL2004 20208604 Schnellbefestiger mit Kappe 16s x N 2 7 (VPE 10) 20208500 Augenschraube M16 x 80 verzinkt... -
Seite 68: Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.21 Dosierrohr und Quetschventil SILOMAT XXL D Seite 68... -
Seite 69: Dosierrohr Und Quetschventil Silomat Xxl D
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.22 Dosierrohr und Quetschventil SILOMAT XXL D Pos. Menge Art.-Nr. Benennung 00676959 Gummidichtung SILOMAT XXL Dosierrohr 20202120 Klauenkupplung 1" IG Temperguss 20201700 Dichtung Geka-Kupplung (VPE 50) 00676707 Dosierrohr SILOMAT XXL D RAL2004... -
Seite 70: Zwischenstück Belüftet Silomat Xxld Art. Nr. 00605864
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.23 Zwischenstück belüftet SILOMAT XXL D Art. Nr. 00605864 Seite 70... -
Seite 71: Zwischenstück Belüftet Silomat Xxld Art. Nr. 00605864
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 34.24 Zwischenstück belüftet SILOMAT XXL D Art. Nr. 00605864 Pos. Menge Art.-Nr. Benennung 00 60 58 64 Zwischenstück Fördergefäß belüftet SILOMAT XXL-D komplett 20 70 63 00 Dichtung Siloanschluss Ø 330 x 260 x 4 mm... - Seite 72 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Seite 72...
- Seite 73 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste Seite 73 22.04.2020 22 .0 4. 20 20...
-
Seite 74: Index
PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Index Index Förder- und Luftschläuche anschließen .... 25 Förderanlage reinigen ........37 Abschmieren ..........41, 43 Fördergefäß abnehmen ........37 Allgemeine Angaben ..........8 Fördergefäß am Silo anschließen ...... 25 Allgemeines ............6 Fördergefäss SILOMAT XXL D .. - Seite 75 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten Erstinbetriebnahme ......... 33 Störungen ............32 Installation ............33 Störungsanzeigen ..........32 Wartung............39 Störungsbehebung ..........35 Prüfung ..............6 Störungstabelle ...........33 Prüfung durch Maschinenführer ......6 Technische Daten ..........8 Quality-Control Aufkleber ........10 Tragegestell ..........
- Seite 76 PFT FÖRDERANLAGE Teil 2 Übersicht – Bedienung - Ersatzteillisten PFT - WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net...
