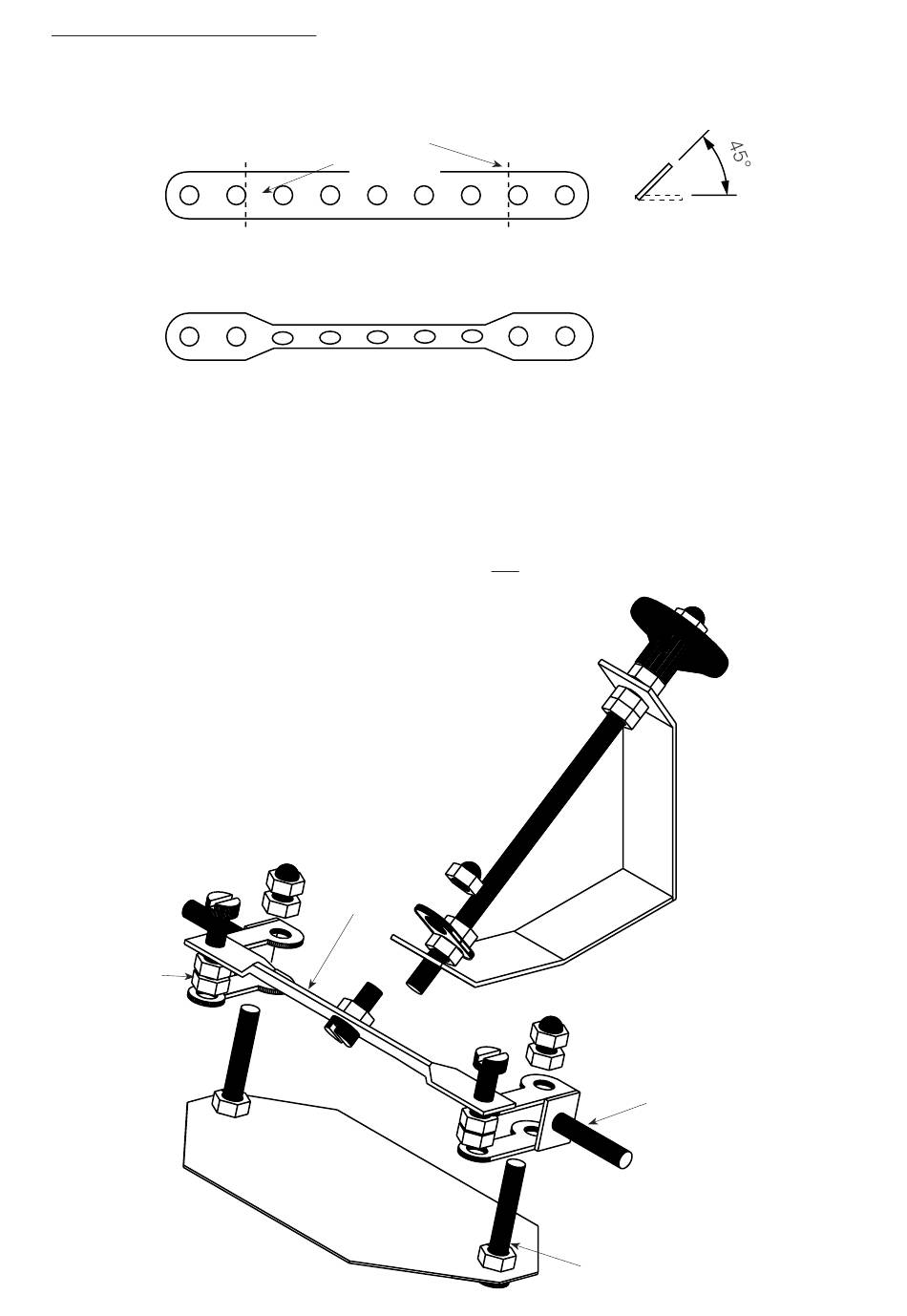

2.3. Montage der kompletten Lenkung
- Achsschenkelbolzen (M4 x 25 mm) im Chassis verschrauben.
- Achsschenkel mit Muttern und Hutmutter am Achsschenkelbolzen beweglich verschrauben.
- Spurstange an beiden Enden jeweils um ca. 45° in die gleiche Richtung verdrehen.
- Anschließend Spurstange mit je einer Schraube M4 x 10 mm und zwei Muttern an den Achsschenkeln be-
weglich verschrauben. Eine Schraube M4 x 10 mm in der Mitte der Spurstange befestigen (s. Zeichnung).
- Vormontierte Lenksäule mit zwei Schrauben M4 x 10 mm auf dem Chassis befestigen (Abb. 7).
- Lenkfinger und Spurstange anpassen und mit einer Hutmutter M4 drehbar verschrauben.
Hinweis:
Die Vorderräder erhalten etwas Vorspur, so daß sie V-förmig nach vorne stehen.
- Vorderräder auf die Achsschenkel stecken
Hinweis:
Sitzen die Räder nicht fest auf den Achsschenkeln, eine Lage Klebefilm um die beweglich gelagerte
Hülse des Achsschenkels wickeln!
Muttern
kontern
Abb. 4
D101658#1
Biegekante
fertig gebogene Spurstange
Spurstange
Ausschnitt aus
dem Chassis
um 45° verdrehen
Abb. 3
Achsschenkel
Achsschenkelbolzen
7
