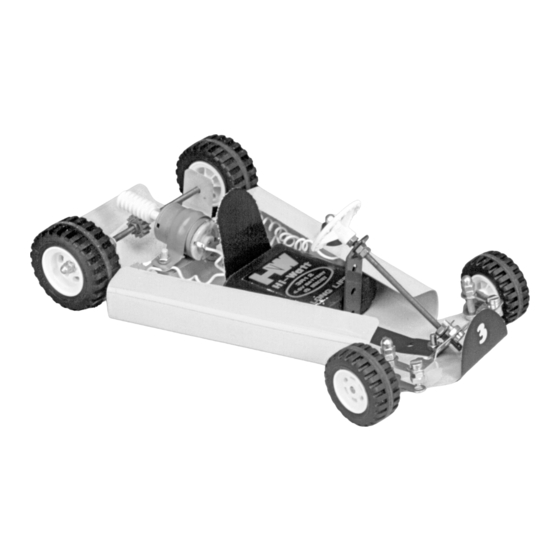

G o - C a r t " F - 3 1 0 "
Stückliste:
1 Weißblech
2 PVC-Räder
2 PVC-Räder
1 Lenkrad
1 Motor
1 Befestigungsbügel
1 Schneckenzahnrad
1 Zahnrad (13 Zähne)
2 Achsschenkel
1 Lochblech (2-Loch)
1 Lochblech (9-Löcher)
1 Lochblech (5-Löcher)
1 Lochblech (9-Löcher)
1 Gewindestange
1 Gewindestange
5 Hutmuttern
30 Muttern
5 Zylinderkopfschrauben
2 Zylinderkopfschrauben
2 Zylinderkopfschrauben
2 Bundhülsen
1 Schaltdraht
1 Druckschalter
2 Flachsteckhülsen
D101658#1
1 0 1 . 6 5 8
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fer-
tigstellung nicht um Artikel mit Spielzeugcharakter allge-
mein handelsüblicher Art, sondern um Lehr- und Lernmittel
als Unterstützung der pädagogischen Arbeit.
Chassis
Achsantrieb
4mm-Bohrung, ø 15 mm
Lenkfinger
Spurstange
Motorauflage
Lenksäulenhalter
Lenksäule
Hinterachse
Lagerbuchse
0,5 x 220 x 300 mm
ø 50 mm
ø 41,5 mm
ø 37 mm
1 x 10 x 20 mm
1 x 10 x 90 mm
Benötigtes Werkzeug:
1 x 15 x 75 mm
1 x 15 x 135 mm
M4 x 100 mm
Bleistift, Reißnadel
M4 x 150 mm
Körner
M4
Ständerbohrmaschine
M4
Bohrer ø 3; 4,5; 10
M4 x 10 mm
Laubsäge, Sägebrett
M4 x 25 mm
Schraubstock
M4 x 30 mm
Stahl- (fein) oder Schlüsselfeile
7 x 5 x 0,5 mm
Kombizange
0,5 m
zwei Gabelschlüssel (7 mm)
Pinsel, Farben (evtl. Sprühlacke)
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Opitec F-310
Inhaltszusammenfassung für Opitec F-310
- Seite 1 1 0 1 . 6 5 8 G o - C a r t “ F - 3 1 0 ” Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fer- tigstellung nicht um Artikel mit Spielzeugcharakter allge- mein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
-
Seite 2: Montage Der Lenksäule Mit Lenkrad Und Lenkfinger
Bauanleitung Bei der Metallbearbeitung (z.B. Bohren) die allgemeinen Sicherheitsvorschriften beachten! 1. Chassis - Nach Plan A die Bohrungen und Biegekanten (gestrichelte Linien) auf das vorgestanzte Blech anreißen. - Mit einem Körner die Mitte der Bohrungen leicht ankörnen. - Löcher bohren. Bei größeren Bohrungen vorbohren. Die Bohrung (ø 10 mm) für den Schalter kann auch mit der Laubsäge ausgeschnitten werden. - Seite 3 Plan A Ø 4,5mm R 25mm R 14mm ca. 15° abwinkeln Ø 4,5mm Sitz- lehne Ø 4,5mm ca. 85° abwinkeln Ø 4,5mm Ø 10mm 90° abwinkeln M 1 : 1 D101658#1...
- Seite 4 D101658#1...
- Seite 5 hier mit der Schere abschneiden und Pläne zusammenkleben. Ø 5mm 90° abwinkeln Ø 3mm R 14mm Ø 4,5mm ca. 100° abwinkeln Sitz- Ø 4,5mm lehne Ø 3mm Ø 5mm 90° abwinkeln Ø 10mm M 1 : 1 D101658#1...
- Seite 6 D101658#1...
-
Seite 7: Montage Der Kompletten Lenkung
2.3. Montage der kompletten Lenkung - Achsschenkelbolzen (M4 x 25 mm) im Chassis verschrauben. - Achsschenkel mit Muttern und Hutmutter am Achsschenkelbolzen beweglich verschrauben. - Spurstange an beiden Enden jeweils um ca. 45° in die gleiche Richtung verdrehen. Biegekante um 45° verdrehen fertig gebogene Spurstange Abb. -
Seite 8: Motorhalterung
3. Hinterachse 3.1. Antriebszahnrad (13 Zähne) auf die Hinterachse (Gewindestange M4 x 150 mm) aufschieben und mit je zwei Muttern links und rechts vormontieren. Bundhülsen als Lagerbuchsen so in die 5mm-Bohrungen (Hinterachse) stecken, daß der Bund außen ist. Hinterachse in die Lagerbuchsen stecken. 3.2. -
Seite 9: Funktionsüberprüfung
Batterie Schalter Abb. 7 5. Stromkreis: 5.1. Montage des Schalters - Ein Kabel vom Motor am Schalter anschließen. Das dritte, noch freie Kabel, am zweiten Anschluß des Schalters befestigen. - Schalter in der Bohrung ø 10 mm an der Seite des Chassis einsetzen und mit der Überwurfmutter befesti- gen.
