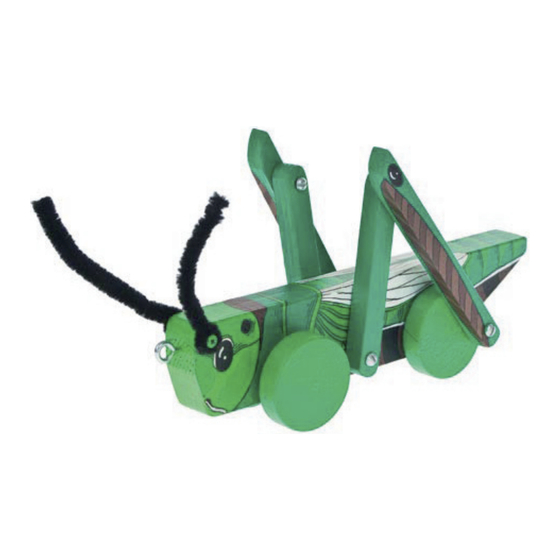

M e c h a n i s c h e r G r a s h ü p f e r
Benötigtes Werkzeug:
Laubsäge oder Dekupiersäge
Ständerbohrmaschine
Bohrer ø2, ø 5mm
Kegelsenker
Schleifpapier bzw. Werkstattfeile
Holzleim
Schraubendreher (Kreuzschlitz/Schlitz)
Bleistift
Lineal
STÜCKLISTE
Holzleiste
Holzleisten
Holzräder
Rundstab
Halbrundkopfschrauben
Kreuzschlitzschrauben
Biegeplüsch
Ringschraube
D111644#2
111.644
" F l i p "
Stückzahl Maße (mm)
1
2
4
1
6
2
1
1
Hinweis
Bei den OPITEC Werkpackungen handelt es
sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsübli-
cher Art, sondern um Lehr- und Lernmittel
als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Ju-
gendlichen nur unter Anleitung und Aufsicht
von sachkundigen Erwach- senen gebaut
und betrieben werden. Für Kinder unter 36
Monaten nicht geeignet. Erstickungsgefahr!
Bezeichnung
200x40x20 Körper
200x10x10 Beine
40x10 Räder
100x4 Achsen
3x20 Befestigung Beine
2,9x9,5 Befestigung Fühler
50x8 Fühler
16 Anhängevorrichtung
Teile-Nr.
1
2
3
4
5
6
7
8
1
