6.2

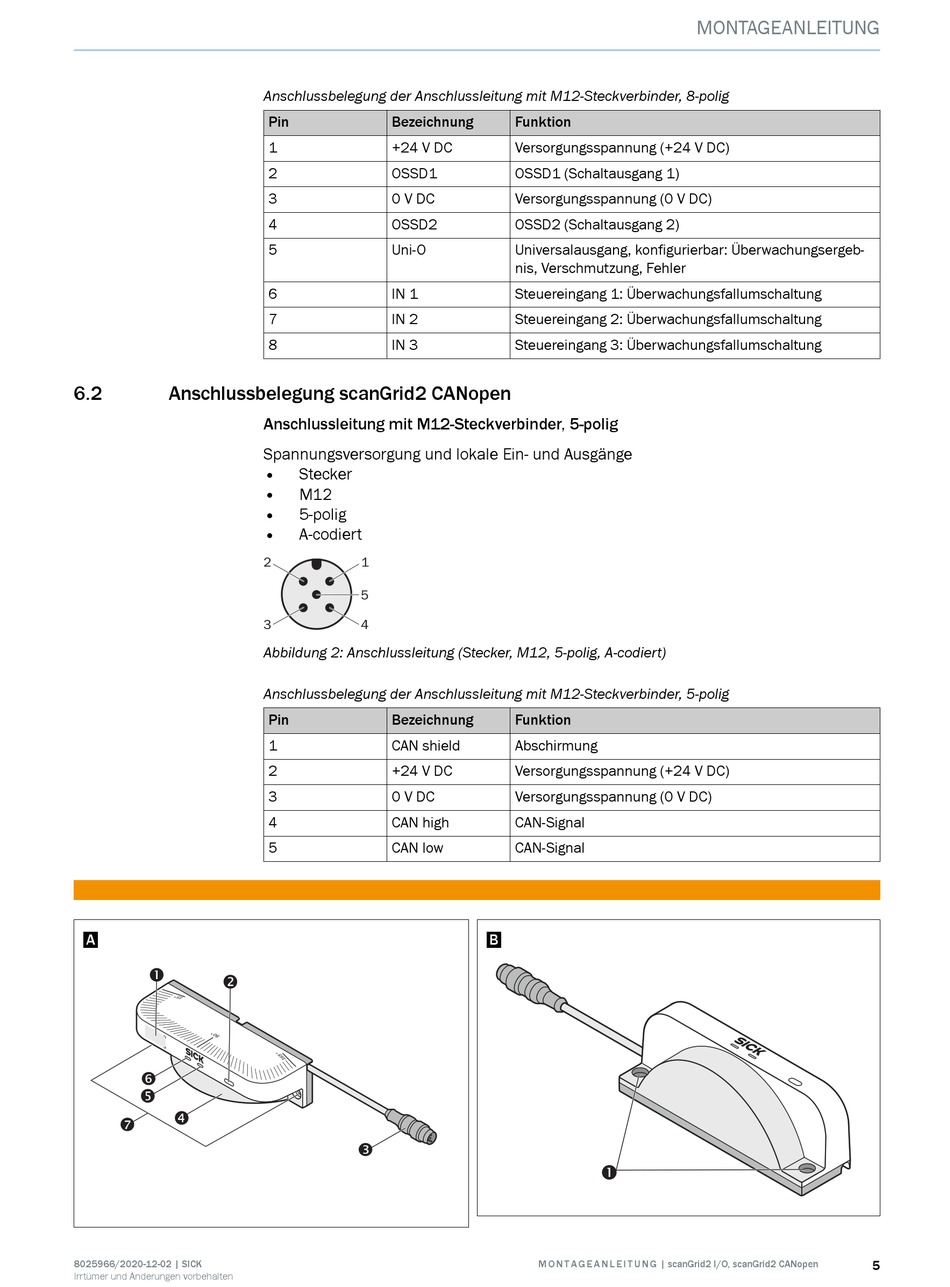

Anschlussbelegung scanGrid2 CANopen
A
!
"
&
%
$
/
8025966/2020-12-02 | SICK
Irrtümer und Änderungen vorbehalten
Anschlussbelegung der Anschlussleitung mit M12-Steckverbinder, 8-polig
Pin
Bezeichnung
1
+24 V DC
2
OSSD1
3
0 V DC
4
OSSD2
5
Uni-O
6
IN 1
7
IN 2
8
IN 3
Anschlussleitung mit M12-Steckverbinder, 5-polig
Spannungsversorgung und lokale Ein- und Ausgänge
Stecker
M12
5-polig
A-codiert
2
1
5
3
4
Abbildung 2: Anschlussleitung (Stecker, M12, 5-polig, A-codiert)
Anschlussbelegung der Anschlussleitung mit M12-Steckverbinder, 5-polig
Pin
Bezeichnung
1
CAN shield
2
+24 V DC
3
0 V DC
4
CAN high
5
CAN low
§
Funktion
Versorgungsspannung (+24 V DC)
OSSD1 (Schaltausgang 1)
Versorgungsspannung (0 V DC)
OSSD2 (Schaltausgang 2)
Universalausgang, konfigurierbar: Überwachungsergeb‐
nis, Verschmutzung, Fehler
Steuereingang 1: Überwachungsfallumschaltung
Steuereingang 2: Überwachungsfallumschaltung
Steuereingang 3: Überwachungsfallumschaltung
Funktion
Abschirmung
Versorgungsspannung (+24 V DC)
Versorgungsspannung (0 V DC)
CAN-Signal
CAN-Signal
