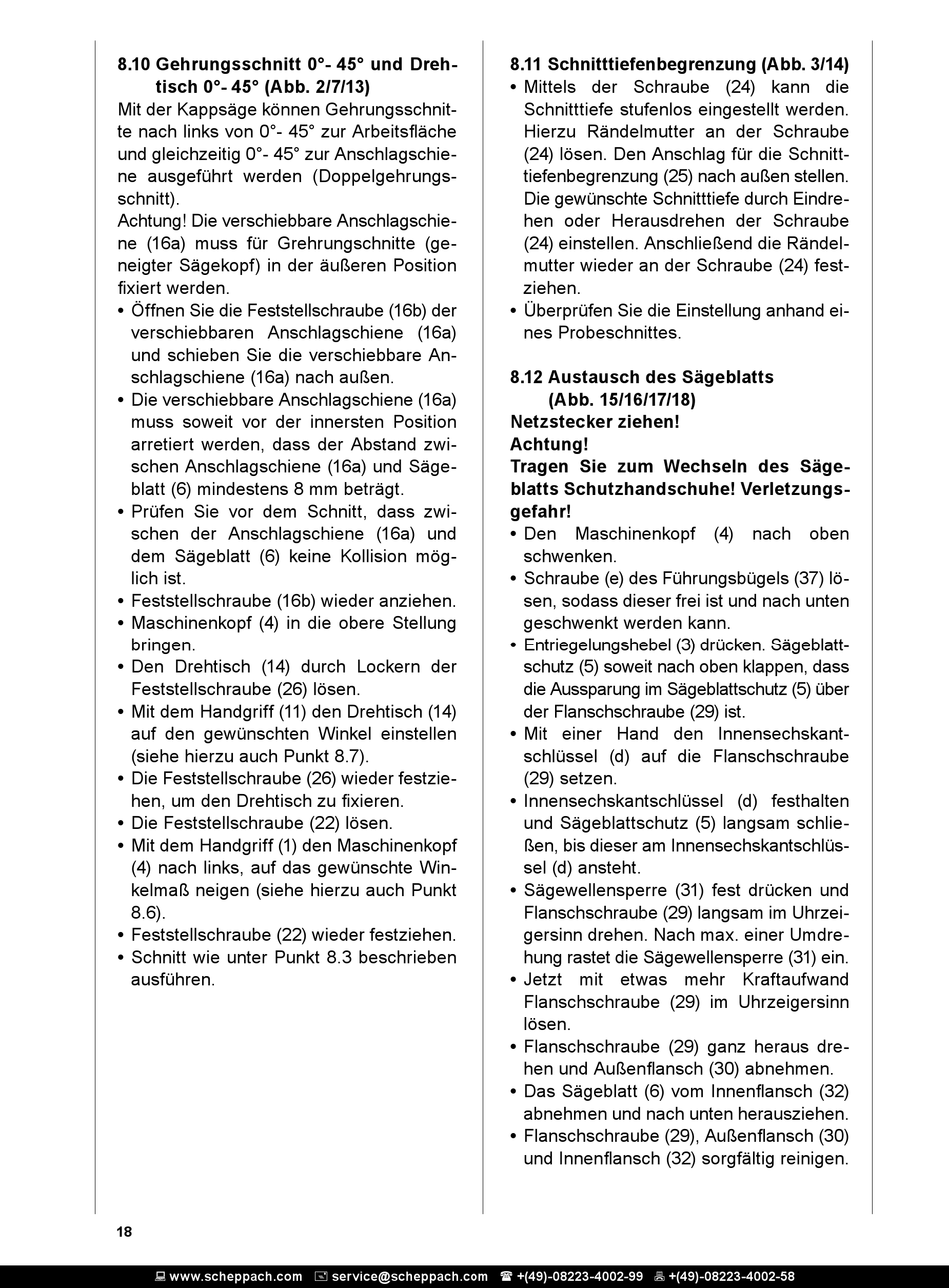

Scheppach HM80DB Originalanleitung Seite 18

8.10 Gehrungsschnitt 0°- 45° und Dreh-
tisch 0°- 45° (Abb. 2/7/13)
Mit der Kappsäge können Gehrungsschnit-
te nach links von 0°- 45° zur Arbeitsfläche
und gleichzeitig 0°- 45° zur Anschlagschie-
ne ausgeführt werden (Doppelgehrungs-
schnitt).
Achtung! Die verschiebbare Anschlagschie-
ne (16a) muss für Grehrungschnitte (ge-
neigter Sägekopf) in der äußeren Position
fixiert werden.
• Öffnen Sie die Feststellschraube (16b) der
verschiebbaren Anschlagschiene (16a)
und schieben Sie die verschiebbare An-
schlagschiene (16a) nach außen.
• Die verschiebbare Anschlagschiene (16a)
muss soweit vor der innersten Position
arretiert werden, dass der Abstand zwi-
schen Anschlagschiene (16a) und Säge-
blatt (6) mindestens 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwi-
schen der Anschlagschiene (16a) und
dem Sägeblatt (6) keine Kollision mög-
lich ist.
• Feststellschraube (16b) wieder anziehen.
• Maschinenkopf (4) in die obere Stellung
bringen.
• Den Drehtisch (14) durch Lockern der
Feststellschraube (26) lösen.
• Mit dem Handgriff (11) den Drehtisch (14)
auf den gewünschten Winkel einstellen
(siehe hierzu auch Punkt 8.7).
• Die Feststellschraube (26) wieder festzie-
hen, um den Drehtisch zu fixieren.
• Die Feststellschraube (22) lösen.
• Mit dem Handgriff (1) den Maschinenkopf
(4) nach links, auf das gewünschte Win-
kelmaß neigen (siehe hierzu auch Punkt
8.6).
• Feststellschraube (22) wieder festziehen.
• Schnitt wie unter Punkt 8.3 beschrieben
ausführen.
18
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8.11 Schnitttiefenbegrenzung (Abb. 3/14)
• Mittels der Schraube (24) kann die
Schnitttiefe stufenlos eingestellt werden.
Hierzu Rändelmutter an der Schraube
(24) lösen. Den Anschlag für die Schnitt-
tiefenbegrenzung (25) nach außen stellen.
Die gewünschte Schnitttiefe durch Eindre-
hen oder Herausdrehen der Schraube
(24) einstellen. Anschließend die Rändel-
mutter wieder an der Schraube (24) fest-
ziehen.
• Überprüfen Sie die Einstellung anhand ei-
nes Probeschnittes.
8.12 Austausch des Sägeblatts
(Abb. 15/16/17/18)
Netzstecker ziehen!
Achtung!
Tragen Sie zum Wechseln des Säge-
blatts Schutzhandschuhe! Verletzungs-
gefahr!
• Den Maschinenkopf
schwenken.
• Schraube (e) des Führungsbügels (37) lö-
sen, sodass dieser frei ist und nach unten
geschwenkt werden kann.
• Entriegelungshebel (3) drücken. Sägeblatt-
schutz (5) soweit nach oben klappen, dass
die Aussparung im Sägeblattschutz (5) über
der Flanschschraube (29) ist.
• Mit einer Hand den Innensechskant-
schlüssel (d) auf die Flanschschraube
(29) setzen.
• Innensechskantschlüssel (d) festhalten
und Sägeblattschutz (5) langsam schlie-
ßen, bis dieser am Innensechskantschlüs-
sel (d) ansteht.
• Sägewellensperre (31) fest drücken und
Flanschschraube (29) langsam im Uhrzei-
gersinn drehen. Nach max. einer Umdre-
hung rastet die Sägewellensperre (31) ein.
• Jetzt mit etwas mehr Kraftaufwand
Flanschschraube (29) im Uhrzeigersinn
lösen.
• Flanschschraube (29) ganz heraus dre-
hen und Außenflansch (30) abnehmen.
• Das Sägeblatt (6) vom Innenflansch (32)
abnehmen und nach unten herausziehen.
• Flanschschraube (29), Außenflansch (30)
und Innenflansch (32) sorgfältig reinigen.
(4) nach oben
