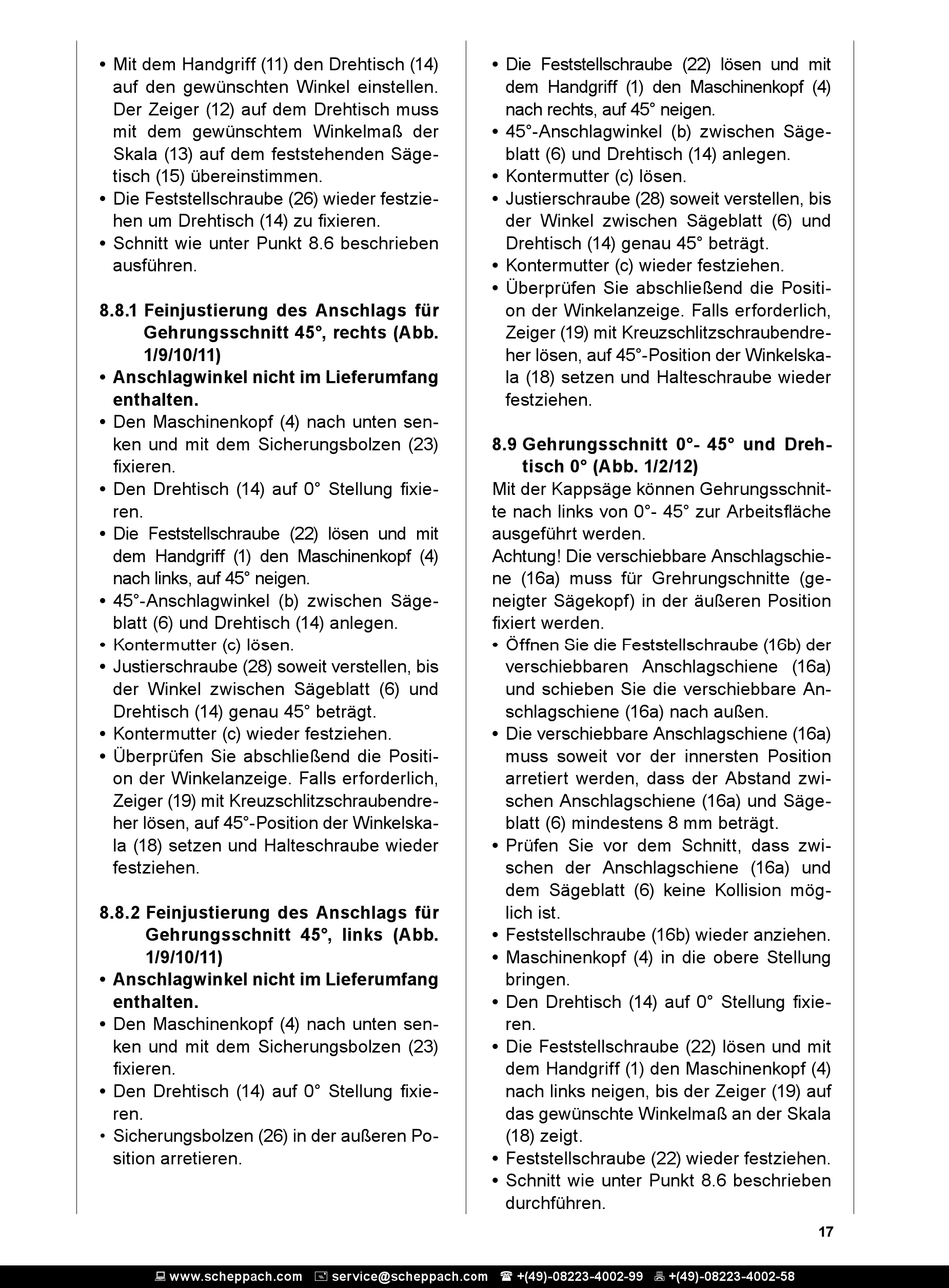

Scheppach HM80DB Originalanleitung Seite 17

• Mit dem Handgriff (11) den Drehtisch (14)
auf den gewünschten Winkel einstellen.
Der Zeiger (12) auf dem Drehtisch muss
mit dem gewünschtem Winkelmaß der
Skala (13) auf dem feststehenden Säge-
tisch (15) übereinstimmen.
• Die Feststellschraube (26) wieder festzie-
hen um Drehtisch (14) zu fixieren.
• Schnitt wie unter Punkt 8.6 beschrieben
ausführen.
8.8.1 Feinjustierung des Anschlags für
Gehrungsschnitt 45°, rechts (Abb.
1/9/10/11)
• Anschlagwinkel nicht im Lieferumfang
enthalten.
• Den Maschinenkopf (4) nach unten sen-
ken und mit dem Sicherungsbolzen (23)
fixieren.
• Den Drehtisch (14) auf 0° Stellung fixie-
ren.
• Die Feststellschraube (22) lösen und mit
dem Handgriff (1) den Maschinenkopf (4)
nach links, auf 45° neigen.
• 45°-Anschlagwinkel (b) zwischen Säge-
blatt (6) und Drehtisch (14) anlegen.
• Kontermutter (c) lösen.
• Justierschraube (28) soweit verstellen, bis
der Winkel zwischen Sägeblatt (6) und
Drehtisch (14) genau 45° beträgt.
• Kontermutter (c) wieder festziehen.
• Überprüfen Sie abschließend die Positi-
on der Winkelanzeige. Falls erforderlich,
Zeiger (19) mit Kreuzschlitzschraubendre-
her lösen, auf 45°-Position der Winkelska-
la (18) setzen und Halteschraube wieder
festziehen.
8.8.2 Feinjustierung des Anschlags für
Gehrungsschnitt 45°, links (Abb.
1/9/10/11)
• Anschlagwinkel nicht im Lieferumfang
enthalten.
• Den Maschinenkopf (4) nach unten sen-
ken und mit dem Sicherungsbolzen (23)
fixieren.
• Den Drehtisch (14) auf 0° Stellung fixie-
ren.
• Sicherungsbolzen (26) in der außeren Po-
sition arretieren.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Die Feststellschraube (22) lösen und mit
dem Handgriff (1) den Maschinenkopf (4)
nach rechts, auf 45° neigen.
• 45°-Anschlagwinkel (b) zwischen Säge-
blatt (6) und Drehtisch (14) anlegen.
• Kontermutter (c) lösen.
• Justierschraube (28) soweit verstellen, bis
der Winkel zwischen Sägeblatt (6) und
Drehtisch (14) genau 45° beträgt.
• Kontermutter (c) wieder festziehen.
• Überprüfen Sie abschließend die Positi-
on der Winkelanzeige. Falls erforderlich,
Zeiger (19) mit Kreuzschlitzschraubendre-
her lösen, auf 45°-Position der Winkelska-
la (18) setzen und Halteschraube wieder
festziehen.
8.9 Gehrungsschnitt 0°- 45° und Dreh-
tisch 0° (Abb. 1/2/12)
Mit der Kappsäge können Gehrungsschnit-
te nach links von 0°- 45° zur Arbeitsfläche
ausgeführt werden.
Achtung! Die verschiebbare Anschlagschie-
ne (16a) muss für Grehrungschnitte (ge-
neigter Sägekopf) in der äußeren Position
fixiert werden.
• Öffnen Sie die Feststellschraube (16b) der
verschiebbaren Anschlagschiene (16a)
und schieben Sie die verschiebbare An-
schlagschiene (16a) nach außen.
• Die verschiebbare Anschlagschiene (16a)
muss soweit vor der innersten Position
arretiert werden, dass der Abstand zwi-
schen Anschlagschiene (16a) und Säge-
blatt (6) mindestens 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwi-
schen der Anschlagschiene (16a) und
dem Sägeblatt (6) keine Kollision mög-
lich ist.
• Feststellschraube (16b) wieder anziehen.
• Maschinenkopf (4) in die obere Stellung
bringen.
• Den Drehtisch (14) auf 0° Stellung fixie-
ren.
• Die Feststellschraube (22) lösen und mit
dem Handgriff (1) den Maschinenkopf (4)
nach links neigen, bis der Zeiger (19) auf
das gewünschte Winkelmaß an der Skala
(18) zeigt.
• Feststellschraube (22) wieder festziehen.
• Schnitt wie unter Punkt 8.6 beschrieben
durchführen.
