JetMove 203B-230
8
Die Leuchtdioden der Endstufe zeigen die Betriebszustände des digitalen Servover-
stärkers an.
Jetter AG
Betriebsüberwachung

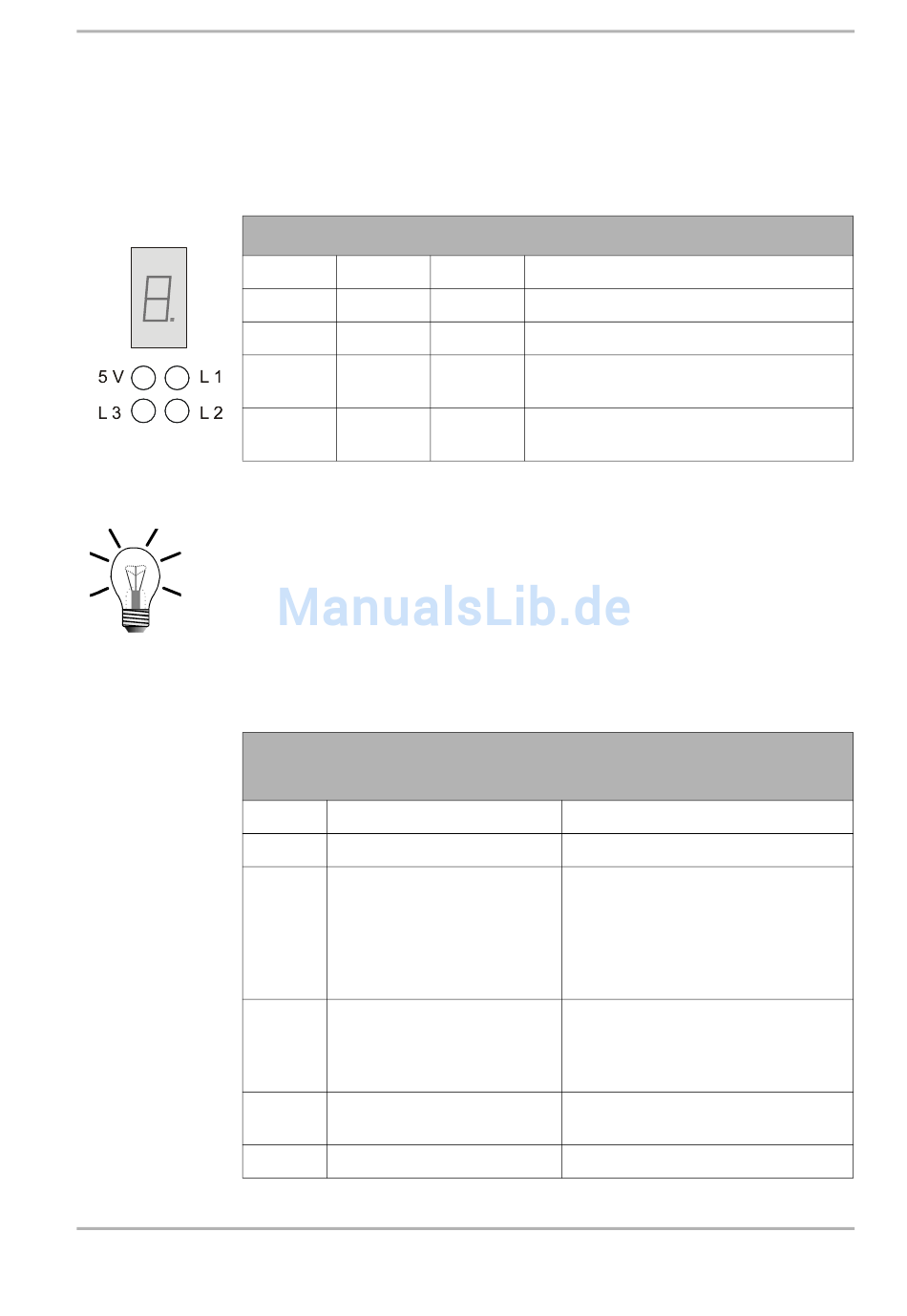

LEDs am JetMove 203B-230

LED Farbe
5V Grün
L1 Gelb
L2 Gelb
L3 Gelb
Hinweis!
Die 7-Segment-Anzeige der Endstufe zeigt Betriebs- und Fehlerzustände des
digitalen Servoverstärkers JetMove 203B-230 an. Die unterschiedlichen Display-
Modi werden im Motion Setup festgelegt. Modus 0 (default) wird für den norma-
len Betrieb und Modus 1 für die Inbetriebnahme eingesetzt.
7-Segment-Anzeige JetMove 203B-230
Modus 0: Normalbetrieb
Anzeige Zustand
0 NICHT EINSCHALTBEREIT
1 EINSCHALTSPERRE
2 EINSCHALTBEREIT
3 EINGESCHALTET
4 BETRIEB_FREIGEGEBEN
Zustand
Leuchtet Logikspannung in Ordnung
Leuchtet Achse steht (Drehzahl = 0)
Leuchtet Positiver Endschalter-Eingang (LIMIT+) ist
mit 24 V belegt.
Leuchtet Negativer Endschalter-Eingang (LIMIT-)
ist mit 24 V belegt.
Initialisierung der Gerätefunktionen
Initialisierung abgeschlossen. Siche-
rer Zustand. Wird nach der Initialisie-
rung und Quittierung von Fehlern er-
reicht.
Das Einschalten des Reglers ist mög-
lich.
Der Regler wurde durch ein Soft-
ware-Kommando abgeschaltet.
Das Einschalten des Reglers ist mög-
lich
Die Zwischenkreisüberwachung ist
aktiv
Der Regler ist freigegeben
Bedeutung
Bedeutung
67
