Resolverkabel Mit Kabel-Konf-Nr - Jetter JetMove 203B-230 Betriebsanleitung

7 Anschlussbeschreibung
Die Maße des Resolver-Gegensteckers sind in Millimeter angegeben.
54

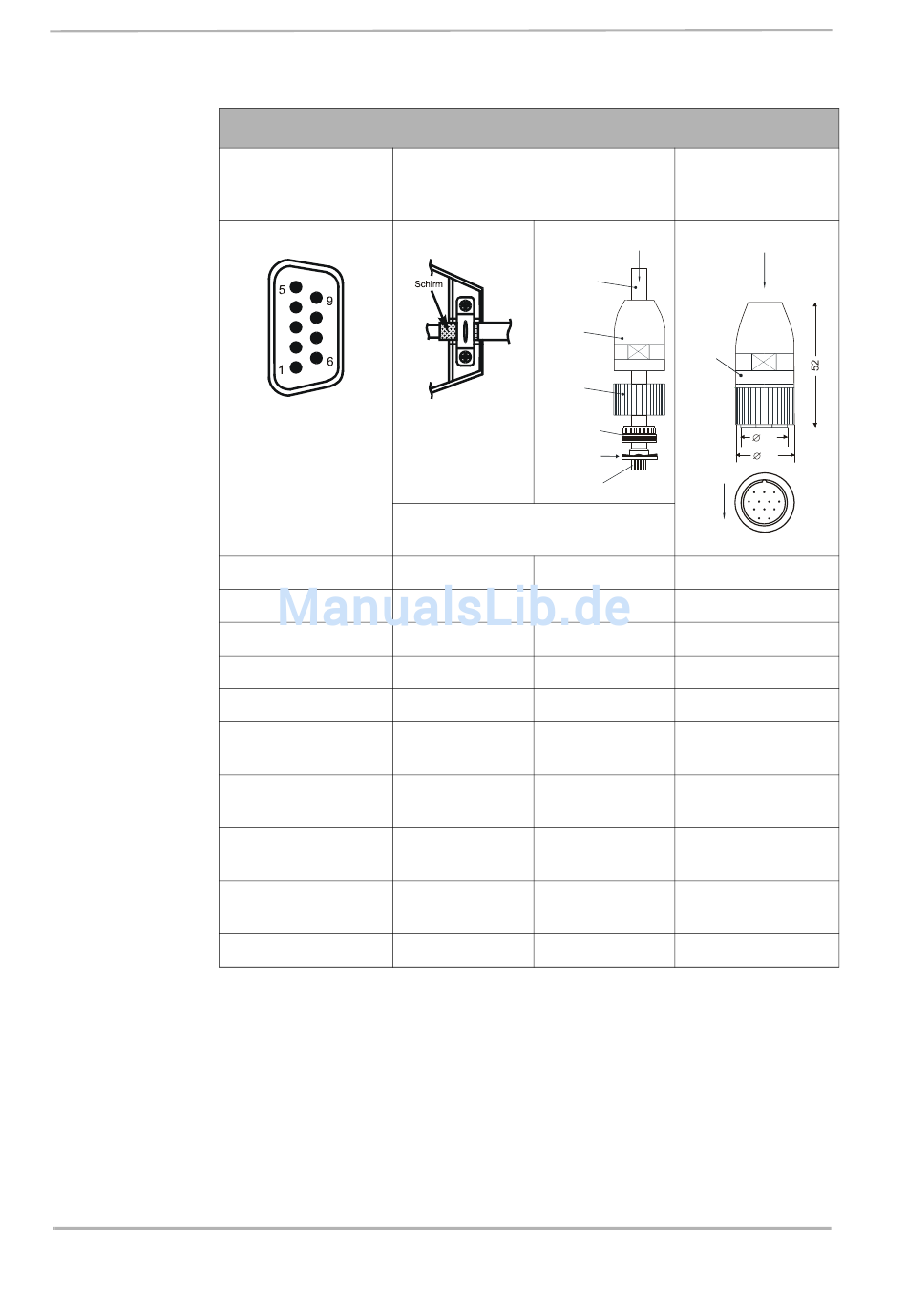

Resolverkabel mit KABEL-KONF-NR. 23

JetMove 2xx
(Sub-D-Stecker
X61)
Befestigungsschrau-
ben müssen metri-
sches Gewinde ha-
ben!
Pin
8
3
2
7
1
6
9
4
-
Schirmung
Adapter
Überwurfmutter
Dicht- und
Zugentlastungs-
element
Schirmhülse
360° Rundum-
kontaktierung des
Schirmgeflechts
Schirm großflächig auflegen!
Metallisiertes Gehäuse notwendig!
Signal Adernfarbe
Cosinus +
Cosinus -
Sinus -
Sinus +
R1R (Erreger-
wicklung +)
R2L (Erreger-
wicklung -)
Th1
(Thermosensor)
Th2
(Thermosensor)
frei
Motor (Resolver)
(Buchse, Lötseite)
Lötseite
Kabel
Gegen-
stecker
Einzeladern
Lötseite
Pin
rot
blau
gelb
grün
rosa
grau
weiß
braun
- 9 - 12
19
26
8 9 1
7
12 10 2
6 11 3
5 4
1
2
3
4
5
6
7
8
