VOLTCRAFT VC 140 Bedienungsanleitung Seite 12

Hinweise!
Dadurch daß der Meßeingang sehr empfindlich ist kann es sein,
daß bei freiliegenden Meßleitungen (nicht mit einem Meßobjekt
verbunden) irgendwelche Meßwerte angezeigt werden. Diese
„Erscheinung" ist normal und verschwindet, sobald Sie Ihre
Messung durchführen.
C Strommessung
Zur Messung von Gleichströmen gehen Sie wie folgt vor:
1. Verbinden Sie die schwarze Meßleitung mit der COM-Buchse und
die rote Meßleitung mit der mA-Buchse, wenn Sie Ströme bis
max. 200 mA messen wollen bzw. mit der 10-A-Buchse, wenn Sie
Ströme von größer als 200 mA bis max. 10 A messen wollen.
2. Stellen Sie den Drehschalter auf den gewünschten, erforderlichen
Meßbereich (2000 uA oder 20 mA oder 200 mA oder 10 A ).

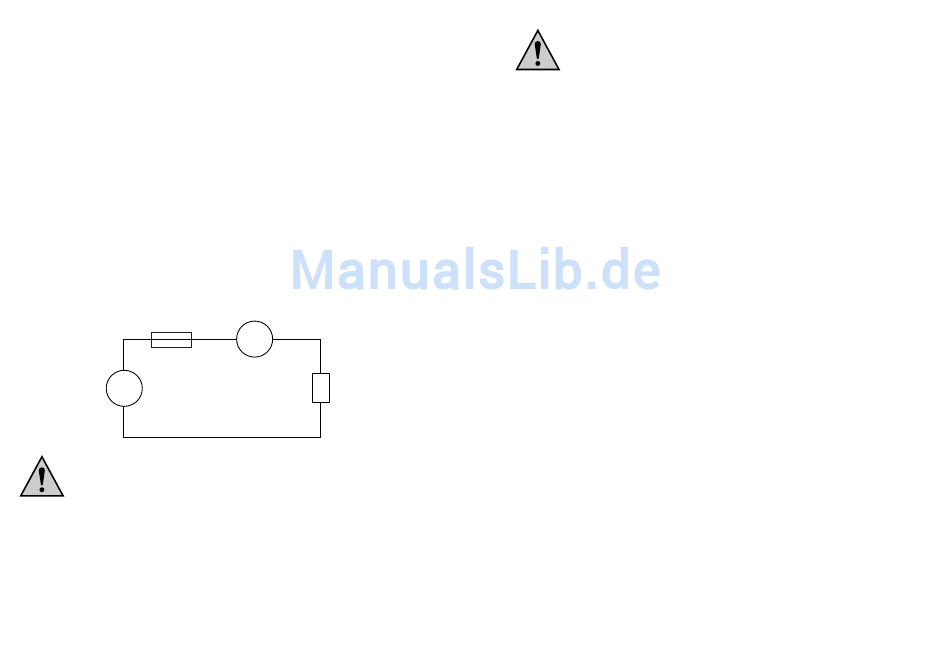

3. Verbinden Sie die Meßleitungen in Serie mit dem Meßobjekt (sie-
he nachfolgende Abbildung).
Sicherung
... – –
Strom-
quelle
Messen Sie keine Ströme in Stromkreisen, in wel-
chen Spannungen größer 35 VDC auftreten können,
da sonst für Sie Lebensgefahr besteht. Messen Sie
auf keinen Fall Ströme über 10 A. Messen Sie nur in
Stromkreisen, die selbst mit 10 A abgesichert sind
bzw. in welchen keine Leistungen größer 350 VA
auftreten können.
Messungen von Strömen gleich 10 A dürfen max.
10s lang und nur in Intervallen von 15 Minuten
durchgeführt werden (Abkühlphase für den Shunt).
14
Amperemeter/
Meßgerät
A
Meßobjekt,
Verbraucher...
D Widerstandsmessung
Vergewissern Sie sich, daß alle zu messenden
Schaltungsteile, Schaltungen und Bauelemente sowie
andere Meßobjekte unbedingt spannungslos sind.
Zur Widerstandmessung gehen Sie wie folgt vor:
1. Verbinden Sie die schwarze Meßleitung mit der COM-Buchse und
die rote Meßleitung mit der V/Ohm-Buchse.
2. Stellen Sie den Drehschalter auf den gewünschten, erforderlichen
Meßbereich (200 Ohm oder 2000 Ohm oder 20 kOhm oder 200
kOhm oder 20 MOhm).
3. Nun verbinden Sie die Meßspitzen mit dem spannungslosen
Meßobjekt.
Hinweise!
Wenn Sie eine Widerstandsmessung durchführen, achten Sie
darauf, daß die Meßpunkte, welche Sie mit den Meßspitzen zum
Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem
sind. Solche Umstände können den Meßwert verfälschen.
Bei Widerständen größer ca. 1 MΩ kann es sein, daß die Anzei-
ge etwas Zeit benötigt, um sich zu stabilisieren („einzustellen").
Sobald „OL" im Display erscheint und der Bargraph alle Seg-
mente anzeigt, haben Sie den Meßbereich überschritten, bzw.
die Meßstrecke ist unterbrochen.
Während der Widerstandsmessung sind auch die kleinen drei
Anzeigen rechts neben dem Hauptdisplay aktiv. Im oberen klei-
nen Display erscheint der augenblickliche Meßwert um 1
Sekunde verzögert, im mittleren Display erscheint der Meßwert
um 2 Sekunden verzögert und im unteren kleinen Display
erscheint der Meßwert um 3 Sekunden verzögert.
E Diodentest
Zur Messung von Dioden oder Halbleiterstrecken bzw. zur Durch-
gangsprüfung von spannungslosen Leitungen und Kabeln gehen
15
