Intercom Terminal mit Induktionsschleife WS 211V I DA
Lieferumfang
ƒ Intercom Sprechstelle
ƒ Induktionsschleife inkl. Montagematerial
Benötigte Hardware
ƒ Externe Spannungsversorgung: 15 VDC - 26 VDC
ƒ Unterputzkit (WSFB 50x) oder Aufputzkit (WSSH 50x)
Quick Start
Bitte folgen Sie der folgenden Anleitung für die Installation der Intercom Sprechstelle:

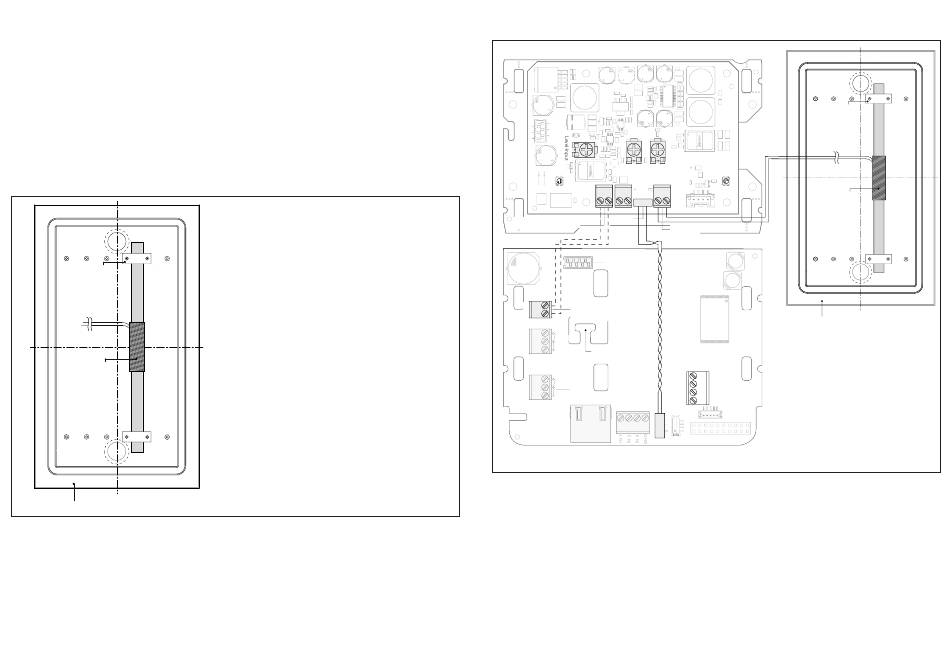

ƒ Montieren Sie die Induktionsschleife am Unterputz- oder Aufputzgehäuse wie im fol-
genden Bild gezeigt.
Mounting clip
Induction loop
Surface or Flush Mount Kit
ƒ Schließen Sie die Induktionsschleife, die Audio Quelle und die externe Spannungsver-
sorgung an:
ƒ Anschluss der Induktionsschleife wie im folgenden Bild gezeigt (Polarität spielt
keine Rolle).
ƒ Anschluss der externen Spannungsversorgung (15 VDC - 26 VDC) wie im folgenden
Bild gezeigt.
Hinweis: Wird für die Sprechstelle eine externe Spannungsversorgung verwendet,
kann diese auch für das Induktionsschleifenverstärker-Modul verwendet werden.
Hinweis:
Befestigen der Induktionsschleife mit den beige-
legten Montageschellen und Schrauben zwin-
gend rechtsseitig, wie im Bild dargestellt. Nicht-
beachtung kann zu Brummgeräuschen führen.
BAD-
BAD-
MARK
MARK
BMK1
BMK1
MLC
Loop
Current
LED "Power"
+
- -
+
- -
1
1
BOC1
BOC1
1
1
C
C
O
O
B
B
LINE IN
Externe Spannungsversorgung
Induktions-
15 V DC – 26 V DC
schleife
Erweiterungsstecker
für EB 2E2A
Externe
DC–
Spannungsversorgung
DC+
15 V DC – 26 V DC
OUT 1
OUT 1 1
für Befestigung von
Kabelbindern
OUT 2
OUT 2
OUT 2
OUT 2
IP Uplink
(zum Intercom Server)
ƒ Schalten Sie die externe Spannungsversorgung ein und kontrollieren Sie, ob LED
„Power" leuchtet!
ƒ Die Potentiometer „Level-Input" , „MLC" und „Loop Current" sind voreingestellt!
ƒ Testen Sie die Leistung des Systems mit einem Schleifenempfänger oder einem Feld-
stärkemessgerät und passen Sie „MLC" & „LOOP CURRENT" an, um eine akzeptable
Leistung zu erreichen - bitte beachten Sie die jeweilige Landesnorm!
ƒ Montieren Sie die Intercom Sprechstelle - siehe Beipackbeschreibung Aufputz / Unter-
putzgehäuse.
2
2
C
C
O
O
B
B
BOC2
BOC2
Montageschelle
LED
"Adjust"
Induktionsschleife
1
1
Auf- oder Unterputzkit
MUTE
GND
LINE–
LINE+
