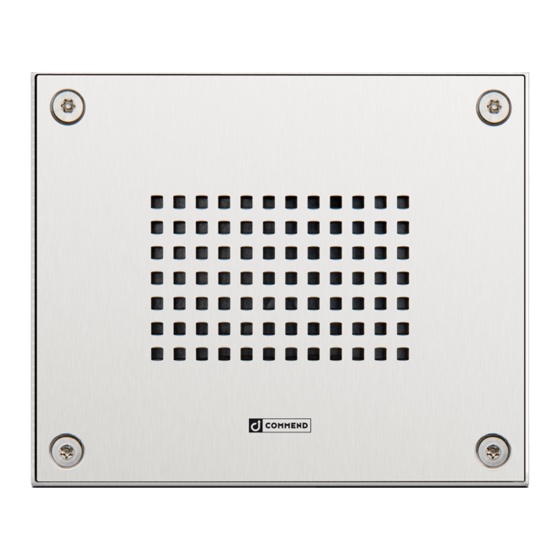

Aufputz-Kit WSSH 52V

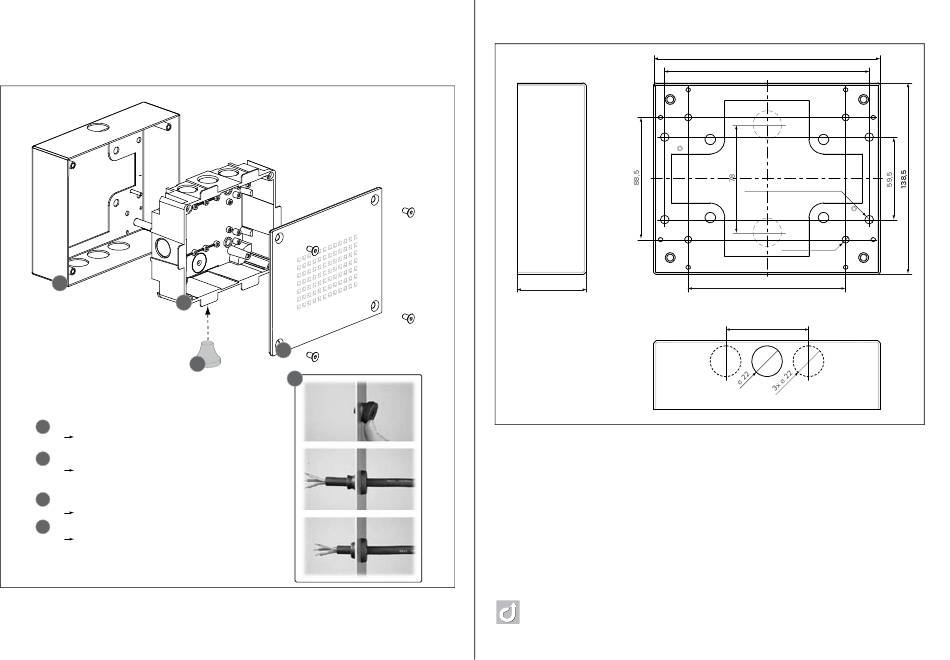

Montage
Hinweis:
Die mitgelieferten Blindstopfen (für Aufputzgehäuse) können von außen nicht entfernt
werden!
1
1
..... Aufputzdose Metall
Montage via Wandmontagekit
(Schrauben und Dübel) – im Lieferumfang enthalten
2
..... IP 65 Kabeldurchführung
Die Kabeldurchführungen können nach Ausbrechen der
Erweiterungsöffnungen in die Kunststoffdose eingesteckt
werden (Montage Kabeldurchführung siehe rechts).
3
..... Kunststoffdose
Montage durch Eindrücken in das Aufputzgehäuse
4
..... Frontplatte Metall mit Sprechstellen-Elektronik
Montage durch Verschrauben mit Aufputzgehäuse
3
*
Illustration
Frontplatte
4
2
2
Einsetzen
Kabel einführen
Dicht ziehen
Maßzeichnung
Maße in mm, kein Maßstab!
50
Hinweis des Herstellers
Die Kompenten dürfen nur von autorisiertem Fachpersonal installiert werden.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WSSH52V, Version: 2.0/1210
164
148
6
4x Wandmontageöffnungen
Ø
4x
5
Ø
114
60
