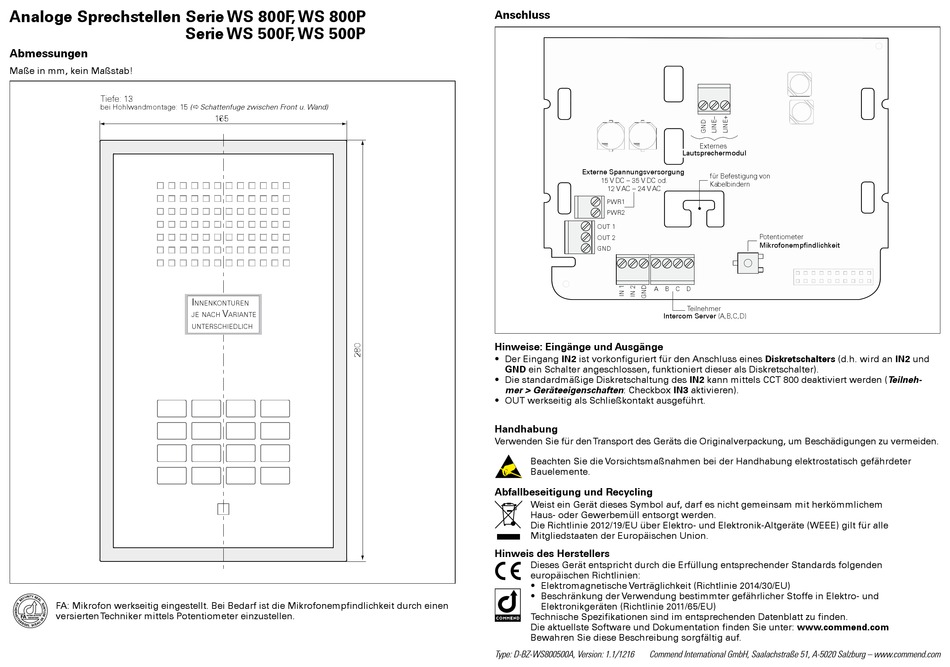

Analoge Sprechstellen Serie WS 800F, WS 800P
Serie WS 500F, WS 500P
Abmessungen
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 (Schattenfuge zwischen Front u. Wand)
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch einen
versierten Techniker mittels Potentiometer einzustellen.
165
I
NNENKONTUREN
V
JE NACH
ARIANTE
UNTERSCHIEDLICH
Anschluss
Externe Spannungsversorgung
15 V DC – 35 V DC od.
12 V AC – 24 V AC
PWR1
PWR2
OUT 1
OUT 2
GND
A B C D
Intercom Server (A,B,C,D)
Hinweise: Eingänge und Ausgänge
• Der Eingang IN2 ist vorkonfiguriert für den Anschluss eines Diskretschalters (d.h. wird an IN2 und
GND ein Schalter angeschlossen, funktioniert dieser als Diskretschalter).
• Die standardmäßige Diskretschaltung des IN2 kann mittels CCT 800 deaktiviert werden (Teilneh-
mer > Geräteeigenschaften: Checkbox IN3 aktivieren).
• OUT werkseitig als Schließkontakt ausgeführt.
Handhabung
Verwenden Sie für den Transport des Geräts die Originalverpackung, um Beschädigungen zu vermeiden.
Beachten Sie die Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter
Bauelemente.
Abfallbeseitigung und Recycling
Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gilt für alle
Mitgliedstaaten der Europäischen Union.
Hinweis des Herstellers
Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden
europäischen Richtlinien:
• Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Richtlinie 2011/65/EU)
Technische Spezifikationen sind im entsprechenden Datenblatt zu finden.
Die aktuellste Software und Dokumentation finden Sie unter: www.commend.com
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-WS800500A, Version: 1.1/1216
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
Externes
Lautsprechermodul
für Befestigung von
Kabelbindern
Potentiometer
Mikrofonempfindlichkeit
Teilnehmer
