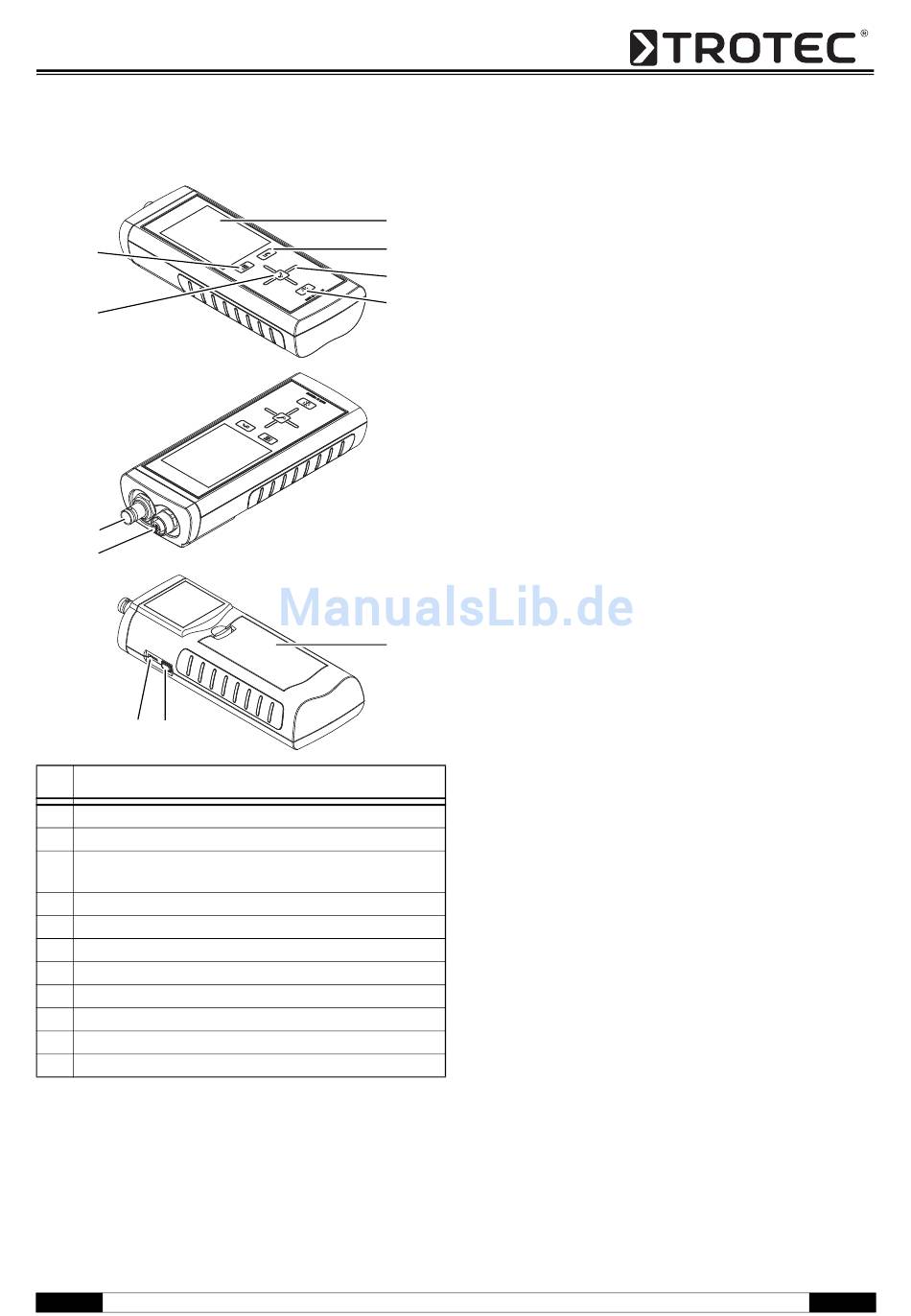

Gerätedarstellung
6
5
8
7
11 10
Nr. Bedienelement
1 kratzfestes Farbdisplay mit Touchfunktion
2 Taste „Zurück"
Steuerkreuz mit den Tasten „Hoch", „Runter", „Links",
3
„Rechts"
4 Taste „Beleuchtung ein/aus"
5 Taste „OK"
6 Taste „Hauptmenü"
7 SDI-Anschluss (5-polig)
8 BNC-Anschluss
9 Batteriefach mit Batteriefachdeckel
10 Taste „Ein/Aus"
11 USB-Anschluss
DE
1
2
3
4
9
Bedienungsanleitung – Multifunktionsmessgerät T3000
A - 4
