11. Instellingen voor de gelijkstroom-
ventilator

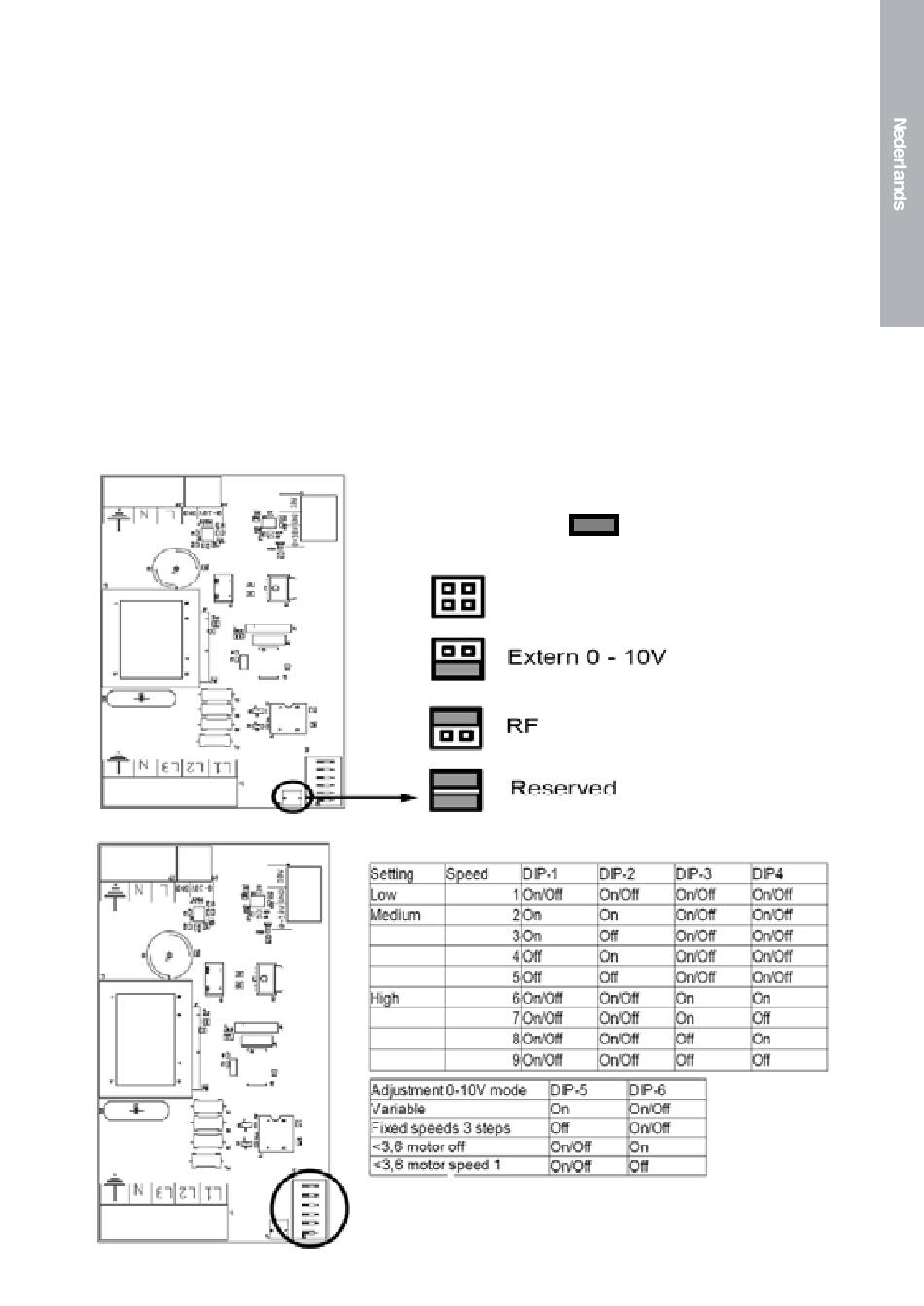

Jumperinstelling (zie fi g. 2)
Met de jumper zijn 3 verschillende ingangen te kiezen.
• Perilex ingang (fabrieksinstelling)
• Extern 0-10Volt signaal. Dit signaal is aan te sluiten
op de klemmen met aanduiding 0-10V/GND/10V
(fi g.6)
• RF (draadloze radiografi sche afstandbediening)
. Hiervoor is de J.E.StorkAir schakelaar(RFZ), ontvan-
ger/opsteekprint na te leveren .
Dipswitch. (zie fi g. 3)
Met de Dipswitch kunnen 9 capaciteitslijnen worden
gekozen.
• Stand laag- geen keuze
• Stand midden keuze tussen 4 lijnen
• Stand hoog keuze uit 4 lijnen.
Perilex jumperstand (zie fi g. 2)
• Aansturing via perilex ingang
0-10Volt ingang
Plaats de jumper in de onderstaande stand (zie fi g. 2)
• Voor variabel (traploos regelen) zet DIP 5 op On.
• Voor regelen in 3 standen zet DIP5 op Off.
(tabel DIP1 t&m 4 wordt gebruikt).
• <5Volt is laag
• Tussen 5Volt en 9Volt is midden
• Hoger dan 9Volt is hoog.
RF (optioneel)
Zet de jumper in onderstaande stand (zie fi g. 2)
Plaats de RF opsteekprint (zie fi g. 7)
Jumperinstelling
Perilex ingang (fabrieksinstelling)
7
Jumper
fi g. 2
fi g. 3
