11.1 Flux d'air plus élevé en position
haute (ventilateur à courant alternatif)
Le module de condensateurs utilisé a été conçu pour
pouvoir choisir entre deux niveaux de ventilation en po-
sition haute : "Haute" et "Maximale". Dans le cas où une
puissance de ventilation plus importante est souhaitée, il
est possible d'installer la puissance maximale au moyen
d'une simple adaptation, par exemple dans le cas où le
système de conduits présente une plus grande résis-
tance. L'appareil est réglé en standard sur les positions
"Basse", "Moyenne" et "Haute". L'adaptation doit être
effectuée comme suit :
Eteignez l'appareil à l'aide de l'interrupteur de
service.
Démontage :
Dévissez le boulon à six pans creux M5 (pièce 1)
et retirez le bouchon d'air ainsi que le couvercle du
ventilateur.
• Retirez le couvercle du module de condensateurs.
• Retournez le module de condensateurs pour rendre
le domino accessible.
• Retirez le fi l (gris) du raccord "L1" et placez-le dans
le raccord "U1", (voir schéma fi g. 5).
Montage :
Assurez-vous que les composants sous le couvercle sont
bien installés et ne dépassent pas du bord. Remettez
en place le couvercle et le bouchon d'air et revissez le
boulon à six pans creux M5 (pièce 1).
• Remettez l'appareil en marche à l'aide de l'interrup-
teur de service et vérifi ez le bon fonctionnement.

12. Utilisation

Afi n de garantir le bon fonctionnement du ventilateur,
certaines conditions importantes doivent être remplies :
• Assurez-vous d'une arrivée d'air suffi sante. Pour
cela, ouvrez par exemple une fenêtre basculante ou
les grilles d'aération au-dessus des fenêtres.
• Si l'habitation est équipée d'orifi ces d'arrivée d'air
non verrouillables, tels que des grilles d'aération au-
dessus des fenêtres, il faut les laisser ouverts. Ces
grilles ne doivent pas être couvertes ni obstruées.
• Si une hotte d'aspiration non motorisée a été
installée au-dessus de la cuisinière, le ventilateur est
actionné à l'aide de l'interrupteur de la hotte d'as-
piration. Ceci permet d'actionner le système dans
les positions haute (du mode cuisine), moyenne et
basse.
• En l'absence d'une hotte d'aspiration non motorisée,
un interrupteur à trois positions est installé sur le
mur de la cuisine pour actionner le ventilateur dans
les trois positions différentes.
Il est interdit de raccorder une hotte d'aspira-
tion motorisée au système.
Voici quelques conseils pour un climat intérieur optimal
:
• position haute pour cuisiner ou lors de l'utilisation de
la salle de bains et des toilettes ;
• position moyenne pour une utilisation normale lors
de la présence de personnes dans l'habitation ;
• position basse pendant la nuit et en cas d'absence.

13. Entretien par l'utilisateur

L'utilisateur doit veiller à ce que le ventilateur soit
inspecté tous les 3 ans par l'installateur et nettoyé si
besoin.
Nettoyage des bouches de ventilation
Nettoyez les bouches de ventilation avec de l'eau
savonneuse. Pour cela, retirez les bouches du système
de conduits.
Faites attention à ce que les bouches ne soient
pas interventies et que les réglages ne soient
pas changés.
14. Entretien par l'installateur
L'entretien doit être effectué avec l'électromoteur
coupé et la fi che débranchée.
8 9

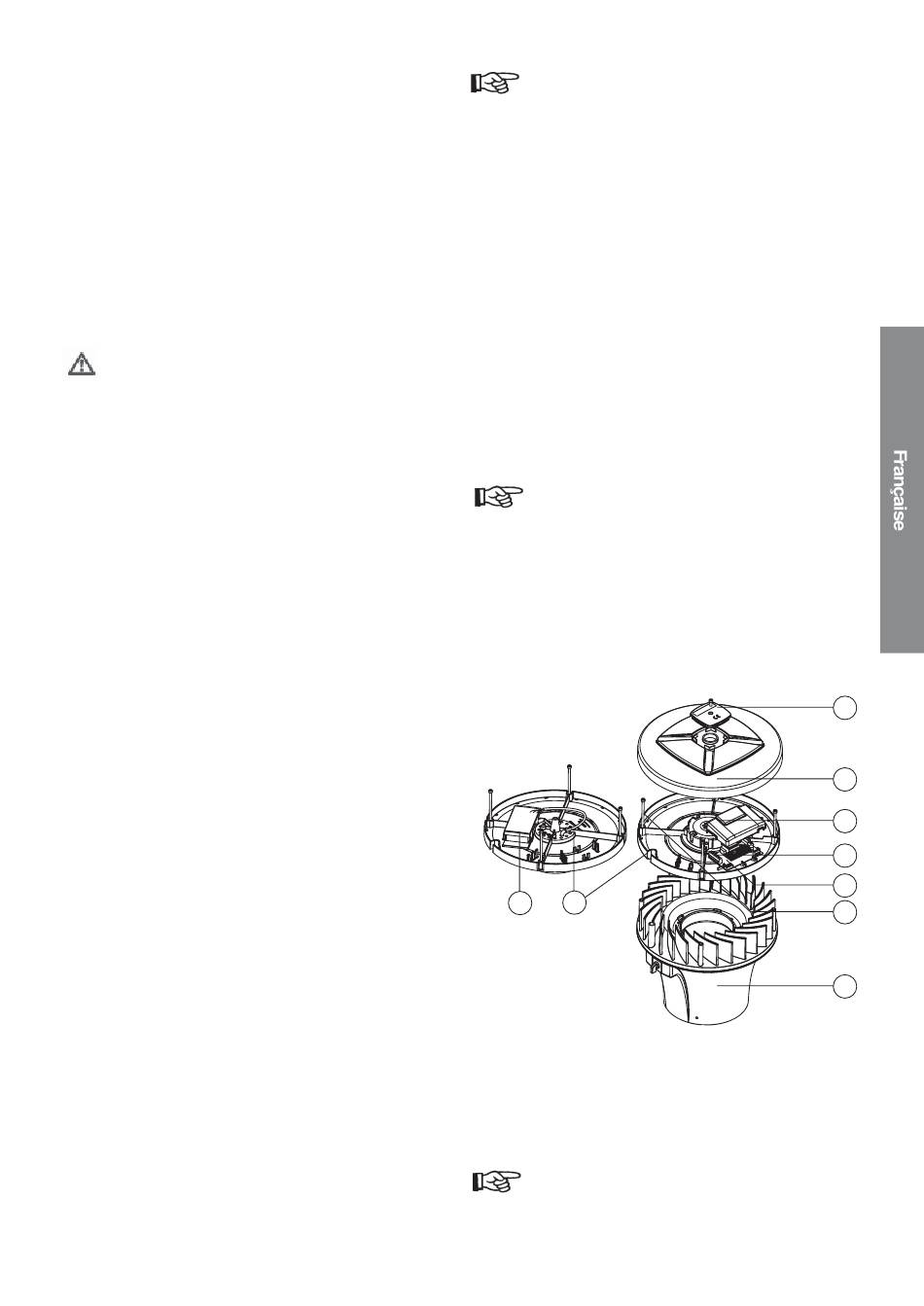

fi g. 4
Nettoyage du ventilateur
Démontez le couvercle et la partie ventilateur selon les
procédures suivantes. Nettoyez le ventilateur avec de
l'eau savonneuse.
Faites attention à ce que de l'eau savonneuse
ne s'infi ltre pas dans le moteur.
Empêchez le déséquilibre et assurez-vous que
toutes les impurétés ont été enlevées.
19
1
2
3
4
5
6
7
