11. Einstellungen für den Gleichstrom-
Ventilator

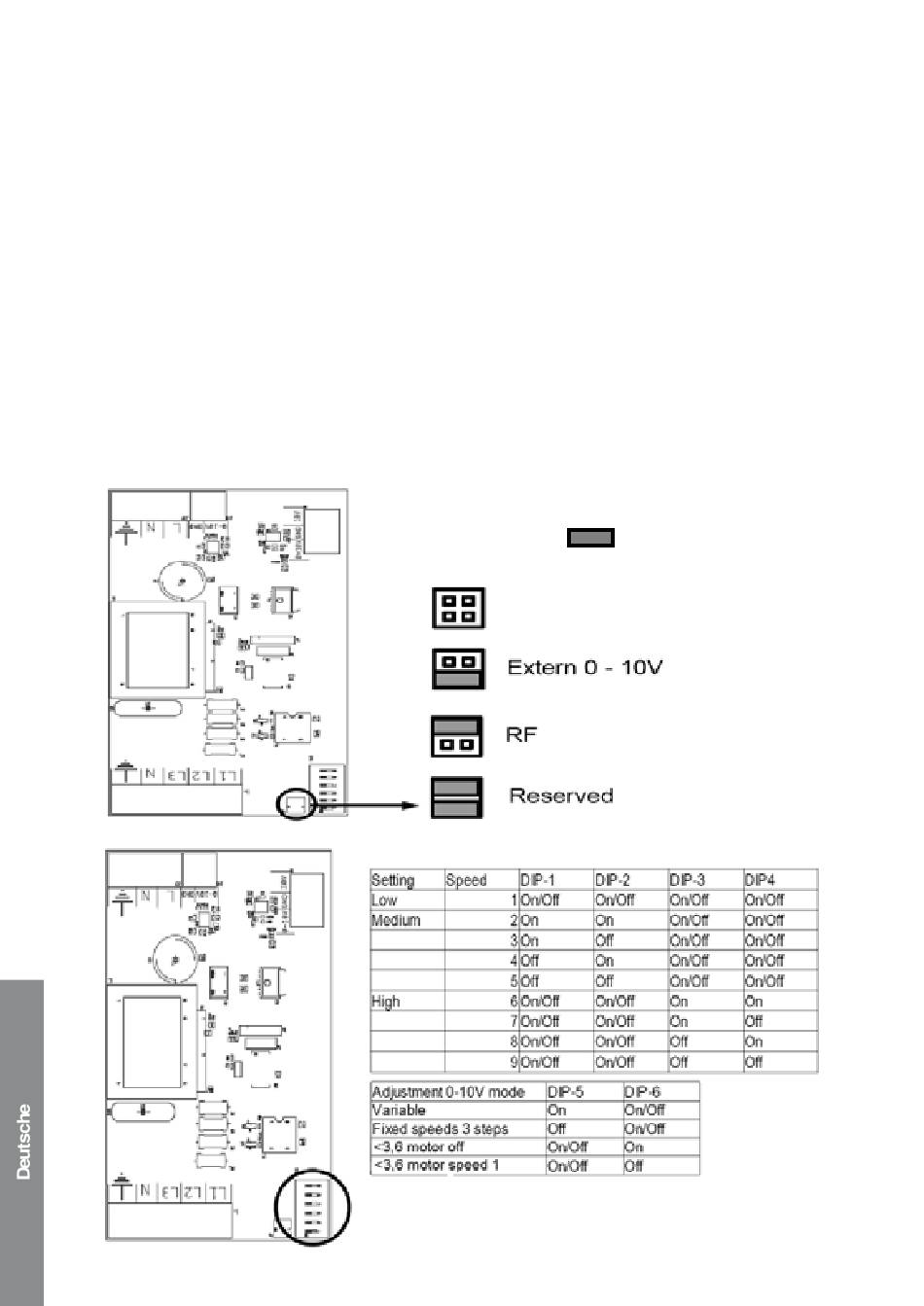

Jumpereinstellung (siehe Abb. 2)
Mit dem Jumper lassen sich 3 verschiedene Eingänge
wählen.
• Perilex-Eingang (Werkseinstellung)
• Externes 0-10 Volt-Signal. Dieses Signal wird an den
Klemmen mit der Kennzeichnung 0-10V/GND/10V
angeschlossen (Abb. 6).
• RF (drahtlose radiografi sche Fernbedienung). Für die-
sen Anschluss kann der J.E.StorkAir-Schalter (RFZ),
Empfänger/Aufsteckplatine gesondert bestellt werden.
DIP-Schalter (siehe Abb. 3)
Mit dem DIP-Schalter können 9 Leistungslinien gewählt
werden.
• Niedrige Stufe - keine Wahlmöglichkeit
• Mittlere Stufe - Wahlmöglichkeit zwischen 4 Linien
• Hohe Stufe - Wahlmöglichkeit zwischen 4 Linien
Perilex-Jumpereinstellung (siehe Abb. 2)
• Ansteuerung über Perilex-Eingang
0-10 Volt-Eingang
Stellen Sie den Jumper auf die unten angezeigte
Einstellung ein (siehe Abb. 2)
• Für eine variable (stufenlose) Einstellung stellen Sie
DIP 5 auf On.
• Für die Einstellung in 3 Stufen stellen Sie DIP 5 auf
Off.
(Tabelle DIP 1 bis 4 wird verwendet).
• <5Volt ist niedrig
• Zwischen 5 Volt und 9 Volt ist mittel
• Über 9 Volt ist hoch.
RF (Option)
Stellen Sie den Jumper auf die unten angezeigte
Einstellung ein (siehe Abb. 2)
Setzen Sie die RF-Aufsteckplatine ein (siehe Abb. 7)
Jumpereinstellung
Perilex-Eingang (Werkseinstellung)
40
Jumper
Abb. 2
Abb. 3
