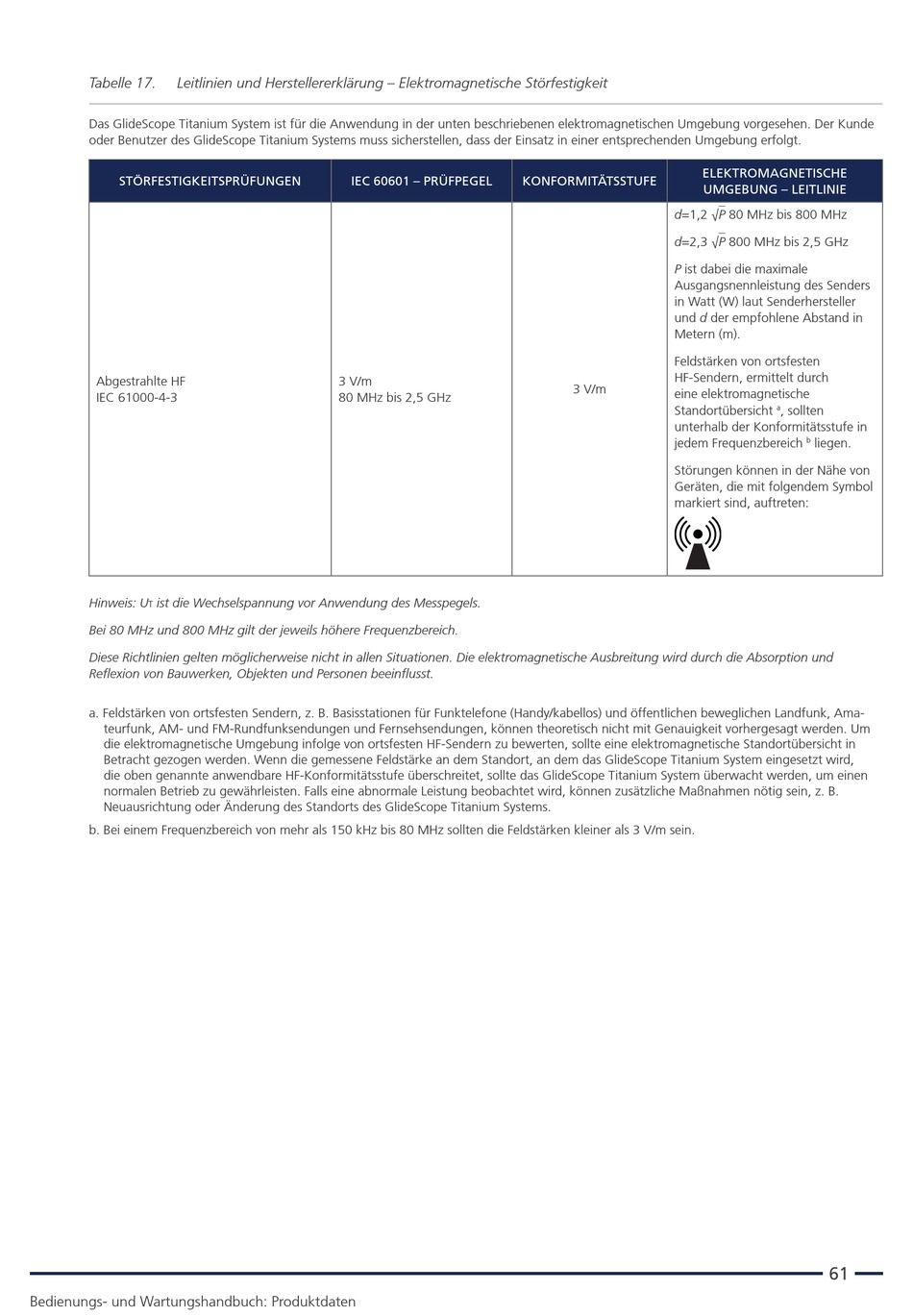

Tabelle 17.
Leitlinien und Herstellererklärung – Elektromagnetische Störfestigkeit
Das GlideScope Titanium System ist für die Anwendung in der unten beschriebenen elektromagnetischen Umgebung vorgesehen. Der Kunde
oder Benutzer des GlideScope Titanium Systems muss sicherstellen, dass der Einsatz in einer entsprechenden Umgebung erfolgt.
STörfeSTiGKeiTSprüfunGen
Abgestrahlte HF
IEC 61000-4-3
Hinweis: U
ist die Wechselspannung vor Anwendung des Messpegels.
t
Bei 80 MHz und 800 MHz gilt der jeweils höhere Frequenzbereich.
Diese Richtlinien gelten möglicherweise nicht in allen Situationen. Die elektromagnetische Ausbreitung wird durch die Absorption und
Reflexion von Bauwerken, Objekten und Personen beeinflusst.
a. Feldstärken von ortsfesten Sendern, z. B. Basisstationen für Funktelefone (Handy/kabellos) und öffentlichen beweglichen Landfunk, Ama-
teurfunk, AM- und FM-Rundfunksendungen und Fernsehsendungen, können theoretisch nicht mit Genauigkeit vorhergesagt werden. Um
die elektromagnetische Umgebung infolge von ortsfesten HF-Sendern zu bewerten, sollte eine elektromagnetische Standortübersicht in
Betracht gezogen werden. Wenn die gemessene Feldstärke an dem Standort, an dem das GlideScope Titanium System eingesetzt wird,
die oben genannte anwendbare HF-Konformitätsstufe überschreitet, sollte das GlideScope Titanium System überwacht werden, um einen
normalen Betrieb zu gewährleisten. Falls eine abnormale Leistung beobachtet wird, können zusätzliche Maßnahmen nötig sein, z. B.
Neuausrichtung oder Änderung des Standorts des GlideScope Titanium Systems.
b. Bei einem Frequenzbereich von mehr als 150 kHz bis 80 MHz sollten die Feldstärken kleiner als 3 V/m sein.
Bedienungs- und Wartungshandbuch: Produktdaten
iec 60601 – prüfpeGel
3 V/m
80 MHz bis 2,5 GHz
KonformiTäTSSTufe
d=1,2 √P 80 MHz bis 800 MHz
d=2,3 √P 800 MHz bis 2,5 GHz
P ist dabei die maximale
Ausgangsnennleistung des Senders
in Watt (W) laut Senderhersteller
und d der empfohlene Abstand in
Metern (m).
Feldstärken von ortsfesten
HF-Sendern, ermittelt durch
3 V/m
eine elektromagnetische
Standortübersicht
unterhalb der Konformitätsstufe in
jedem Frequenzbereich
Störungen können in der Nähe von
Geräten, die mit folgendem Symbol
markiert sind, auftreten:
eleKTromaGneTiSche
umGeBunG – leiTlinie
, sollten
a
liegen.
b
61
