• Deslice cuidadosamente la tuerca autoblocante de la sonda, después la arandela y, a continuación, la
junta tórica en el cierre de sonda
(consulte la figura 4.15).
• Al deslizar el tapón ciego en el alojamiento, asegúrese de que el cierre se sitúe a la mitad del
alojamiento de sondas (consulte la figura 4.15).
• Apriete manualmente la tuerca autoblocante de la sonda en el alojamiento de sondas, que a su vez apretará
la arandela a la junta tórica (y formará un sellado). Repita el proceso con los demás cierres de sonda.
• La junta tórica no debe estar lubricada a la hora de su colocación. Compruebe que esté totalmente seca.

4,5. CONEXIONES DE SONDA

4.5.1. Sonda de pH

En el extremo del cable de la sonda de pH hay un conector BNC de bloqueo. El conector BNC de la
sonda de pH debe encajarse en la parte trasera del controlador Davey Lifeguard, en la tercera toma BNC
(consulte la figura 4.16). El conector está diseñado especialmente para encajar solo en una posición.

4.5.2. Sonda de ORP

En el extremo del cable de la sonda de ORP hay un conector BNC de bloqueo. El conector BNC de la
sonda de ORP debe encajarse en la parte trasera del controlador Lifeguard, en la segunda toma BNC
(consulte la figura 4.17). El conector está diseñado especialmente para encajar solo en una posición.

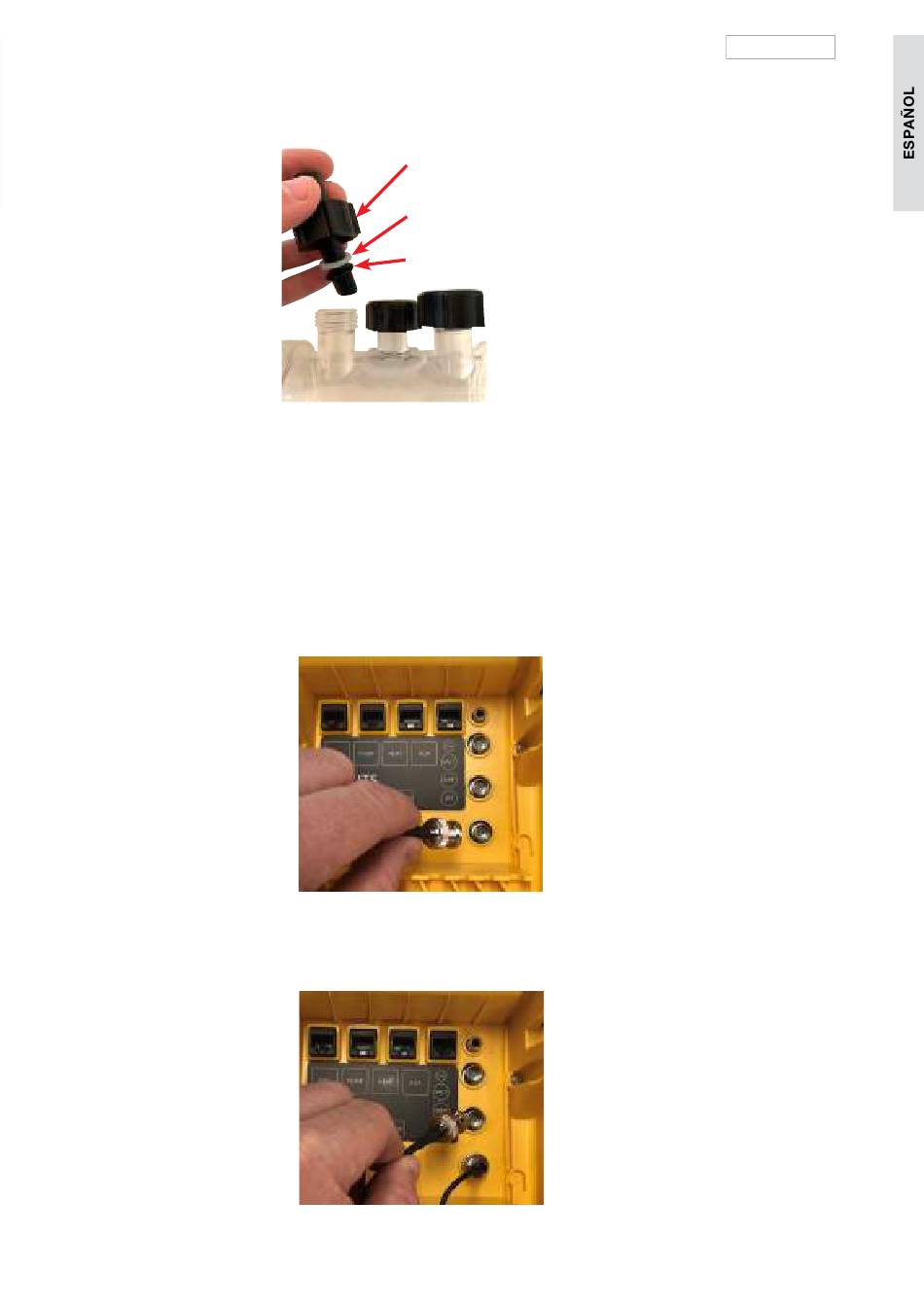

Tuerca autoblocante de sonda
Arandela
Junta tórica
Figura 4.16
Figura 4.17
