• Attaccare l'altra estremità del tubo di alimentazione (erogazione) dell'acido alla pompa di dosaggio
dell'acido e serrare il dado
(vedere Figura 4.12).

4.4.6. Collegamento elettrico della pompa di dosaggio dell'acido al controller di Lifeguard Davey

La pompa di dosaggio dell'acido è alimentata da un'alimentazione ELV (bassissima tensione) a 24V
CC. All'estremità del cavo di alimentazione della pompa di dosaggio dell'acido è presente un connettore
Tamiya (vedere Figura 4.13).
Il connettore Tamiya deve essere inserito nel retro del controller Davey Lifeguard (vedere Figura 4.13).
Il connettore è volutamente progettato in modo da adattarsi ad una sola via.
4.4.7. Collegamento idraulico dei tappi della sonda all'interno dell'alloggiamento sonda e punto di
iniezione:
Sull'alloggiamento della sonda e punto di iniezione, sotto ciascuno dei 3 x dadi di bloccaggio della
sonda, è presente un o-ring e una rondella (vedere Figura 4.14). Rimuovere il primo dado di bloccaggio
sull'alloggiamento (dove è indicato pH);

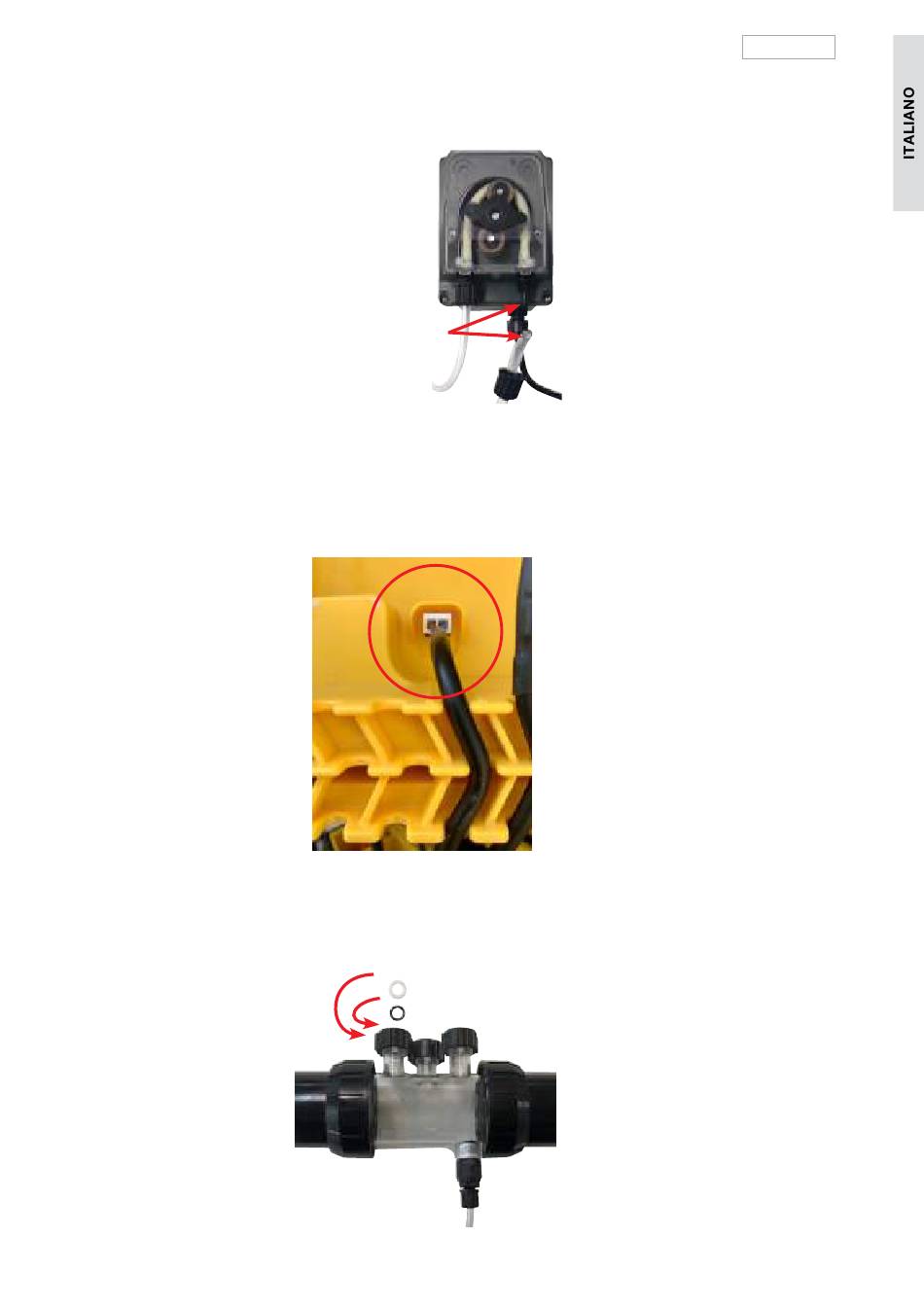

Figura 4.12
Figura 4.14
222
Figura 4.13
