• Ligue a outra extremidade do tubo alimentador (de saída) de ácido à bomba de dosagem de ácido e
aperte a porca
(consulte a Figura 4.12).
4.4.6. Cablagem da bomba de dosagem de ácido ao controlador Davey Lifeguard
A bomba de dosagem de ácido é alimentada por uma fonte 24VCC ELV (tensão extra baixa). Na
extremidade do cabo de alimentação da bomba de dosagem de ácido, existe um conector Tamiya
(consulte a Figura 4.13).
O conector tem de ser instalado na parte de trás do controlador Davey Lifeguard (consulte a Figura 4.13).
O conector foi deliberadamente concebido de forma a ser instalado apenas num sentido.
4.4.7. Preenchimento dos espaços em branco na sonda e na caixa do ponto de injeção:
Na sonda e na caixa de injeção, sob cada uma das 3 x porcas de fixação da sonda, existe um o-ring
e arruela (consulte a Figura 4.14). Remova a primeira porca de fixação da sonda da caixa (onde está
marcado pH);

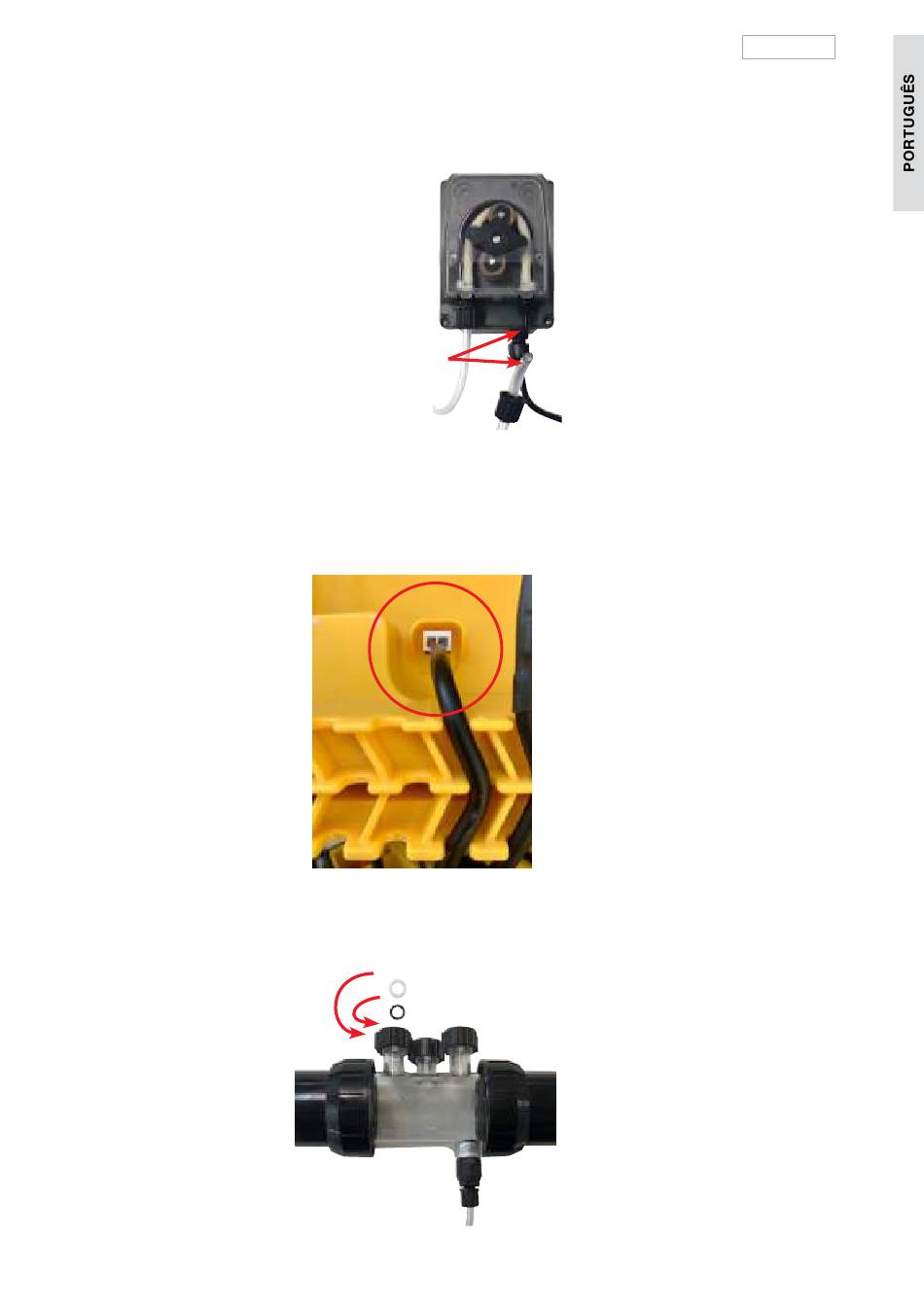

Figura 4,12
Figura 4,14
362
Figura 4,13
