• Verbinden Sie das andere Ende des Säure(zufluss)zuleitungsschlauchs mit der Säuredosierpumpe
und ziehen Sie die Mutter fest.
(Siehe Abb. 4.12).
4.4.6. Verkabelung der Säuredosierpumpe mit dem Steuergerät DAVEY Lifeguard
Die Säuredosierpumpe wird über ein 24VDC-Kleinspannungs-Netzteil (ELV) mit Strom versorgt. Am
Ende des Netzkabels für die Säuredosierpumpe befindet sich ein Tamiyastecker (siehe Abb. 4.13).
Der Tamiyastecker muss an der Rückseite des Steuergeräts Davey Lifeguard eingesteckt werden (siehe
Abb. 4.13). Der Stecker wurde absichtlich so konzipiert, dass er nur auf eine Art und Weise passt.
4.4.7. Einbau der Leerstopfen in das Mess- und Einspritzpunktgehäuse:
• Unter jedem der 3 x Messfühler-Verschlussmuttern am Mess- und Einspritzgehäuse liegt ein O-Ring
und eine Unterlegscheibe (siehe Abb. 4.14). Entfernen Sie die erste Messfühler-Verschlussmutter auf
dem Gehäuse (dort wo "pH" steht);

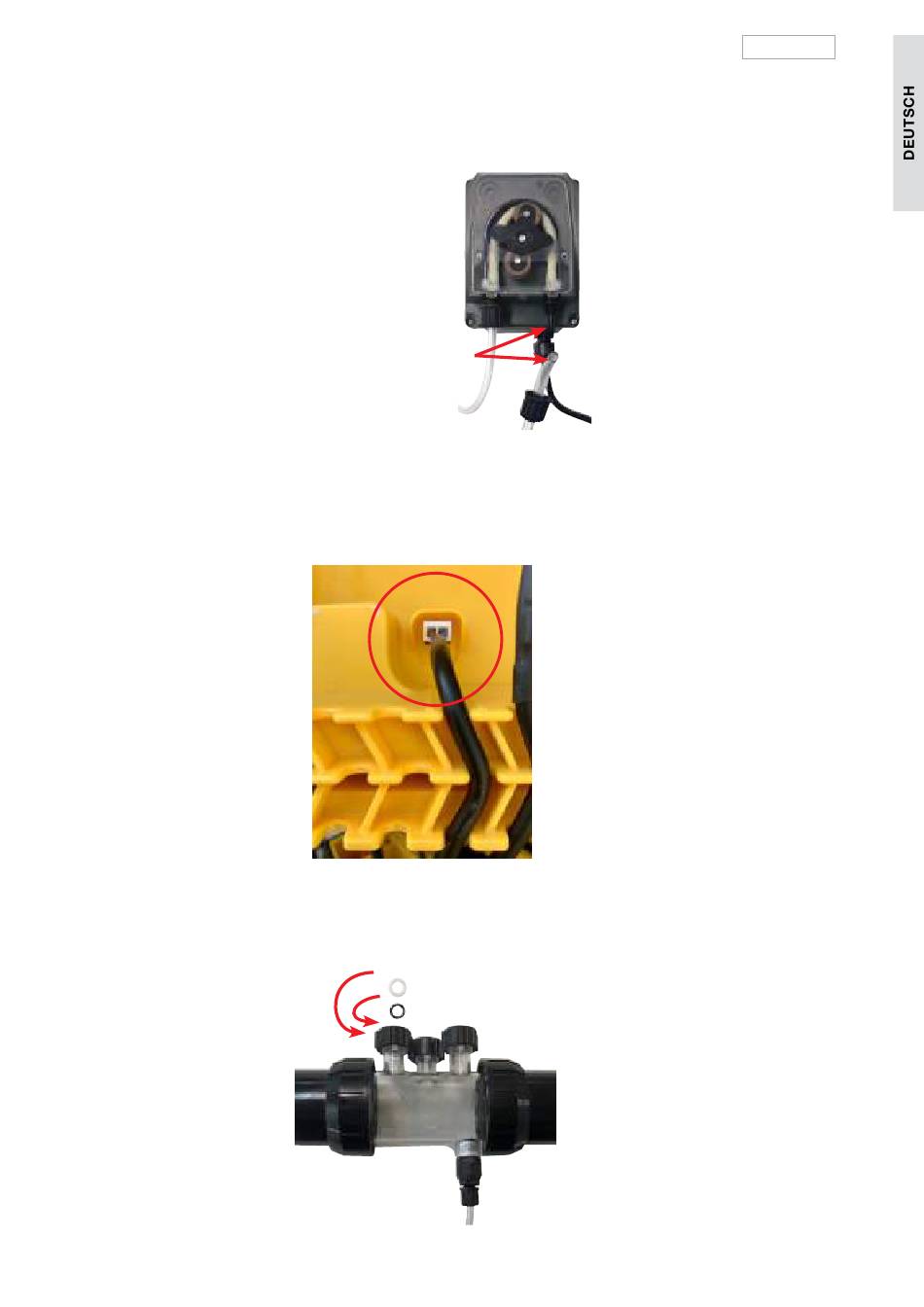

Abbildung 4.12
Abbildung 4.14
152
Abbildung 4.13
