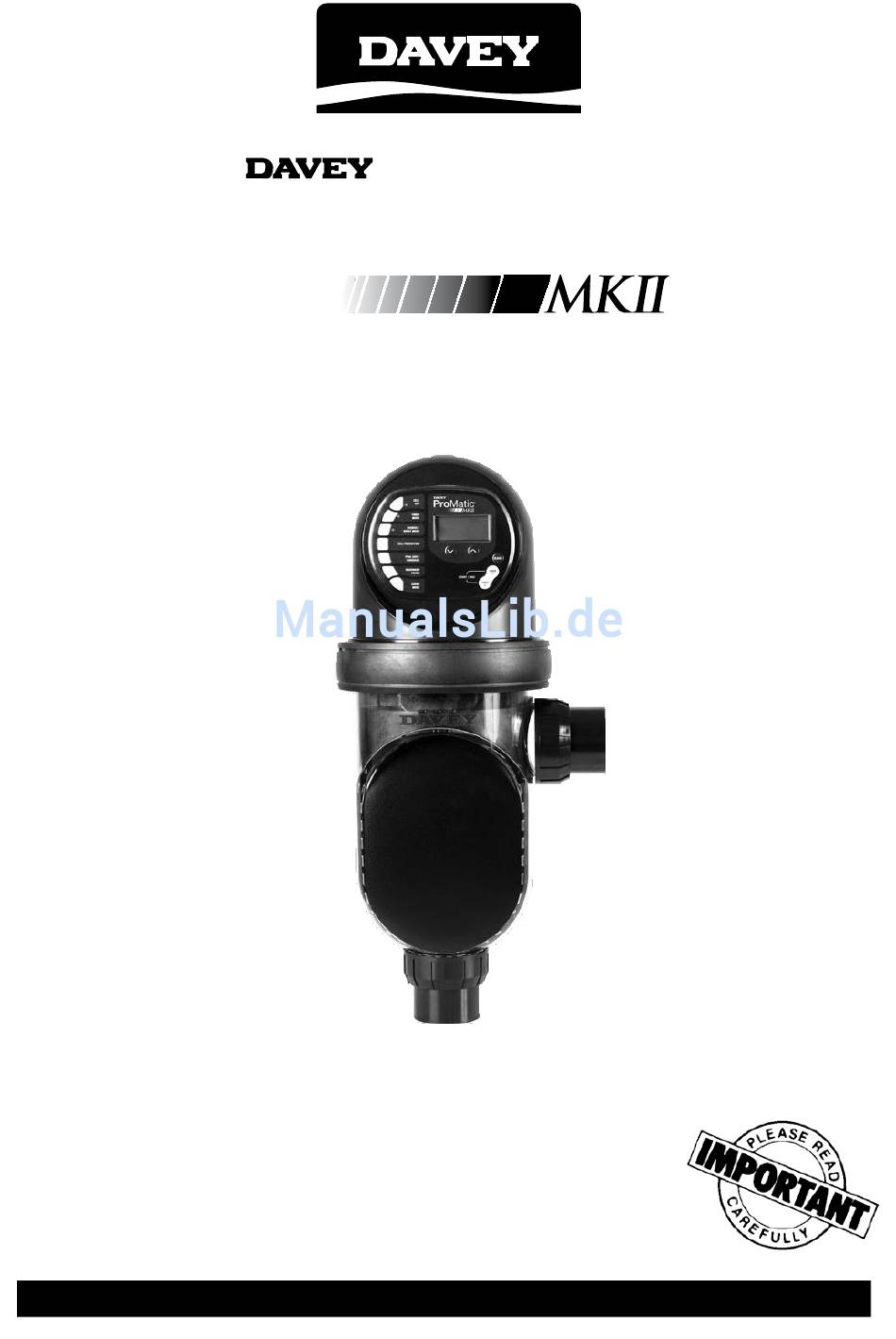

- Seite 1 ProMatic ™ Salzwasser-Elektrolysegerät Patentiert Installations- und Betriebsanleitung Bitte geben Sie diese Anweisungen an den Bediener des Geräts weiter.
-
Seite 2: Inhaltsverzeichnis
ProMatic ™ smart “All-in- Herzlichen Glückwunsch. Sie sind nun stolzer Besitzer eines renommierten Davey ProMatic One”-Salzwasser-Elektrolysegeräts. Bitte lesen Sie alle Informationen in diesem Handbuch sorgfältig durch, bevor Sie Ihr neues Elektrolysegerät installieren und bedienen. Inhaltsverzeichnis Packliste................................2 Wichtige Informationen ............................3 Wichtige Sicherheitshinweise .......................... -
Seite 3: Wichtige Informationen
Reduzierung der Chlorausgabe verursacht. Sobald dem Pool ausreichend Salz hinzugefügt wird, erlischt die Warnmeldung 2. DAS ELEKTROLYSEGERÄT ÜBERWACHEN • Davey empfiehlt die regelmäßige Überwachung Ihres Elektrolysegeräts für die optimale Leistung • Für die optimale Leistung prüfen Sie regelmäßig Ihre Wasserchemie, um sicherzustellen, dass sie ausgeglichen ist •... -
Seite 4: Wichtige Sicherheitshinweise
50/60Hz Phase Einzeln Maximaler Zellausgang (DC) 9V/24A IP-Schutzart Maximale Chlor-Ausgabe ProMatic MkII Modell (DAMC24GCE) 24g/h (0,0529 lbs/h) Empfohlener Salzgehalt Mindestens 4000 ppm - Maximal 6000 ppm Mindestgröße des Pools 5kL (1,3kgal US) Maximalgröße des Pools Kaltes Klima ≤ 20°C (68°F) 125kL (33,0kgal US) Gemäßigtes Klima 25°C (77°F) -
Seite 5: Installationsanleitung
INSTALLATIONSANLEITUNG Bitte beachten Sie, dass der Installationsbereich gut belüftet und frei von Substanzen sein sollte, die Korrosion verursachen, wie beispielsweise Dämpfe von konzentriertem chemischem Chlor, Säure und so weiter. Wenn der Bereich nicht ausreichend belüftet ist, kann dies zu Schäden an der Elektronik führen und die Garantie erlischt. -
Seite 6: Positionierung & Montage
POSITIONIERUNG UND MONTAGE Wählen Sie eine geeignete Position, um das Elektrolysegerät zu montieren. Der Display-Bildschirm kann in direktem Sonnenlicht schwer zu lesen sein, daher wird ein schattiger Bereich empfohlen. Das Elektrolysegerät muss fern von Lagerbereichen chemischer Produkte, inklusive Säure und direkten Wärmequellen, positioniert werden. -
Seite 7: Anschluss An Die Stromversorgung
Bei der Entscheidung zur Position des Elektrolysegeräts, ist die Kabellänge, 4 m für die australischen und neuseeländischen Modelle, 2m (6,5 Fuß) für internationale Modelle, zu berücksichtigen. WICHTIG: Wenn das Stromkabel beschädigt ist, muss es durch eine autorisierte Davey Servicestelle ausgetauscht werden. -
Seite 8: Anschluss Von Peripherie- & Zusatzgeräten
ANSCHLUSS DER PERIPHERIEGERÄTE Der Anschluss an die Stromversorgung und die Verkabelung müssen von einem zugelassenen Elektriker ausgeführt werden. Eine Platte auf der Rückseite des Elektronikgehäuses bietet Zugriff auf eine Niederspannungsklemmenleiste (SELV), die den Anschluss eines Mikroschalters für die Pool-Abdeckung ermöglicht und Reaktionssignale fordert. AUTOMATISCHER ABDECKMODUS Der automatische Abdeckmodus ist durch Anschluss eines Mikroschalters für die Pool-Abdeckung (normalerweise vom offenen Typ) über die Pool-Abdeckungsklemmen während der Installation verfügbar. - Seite 9 ANSCHLUSS DER PERIPHERIEGERÄTE (FORTS.) Sie können manuell den Nachfragereaktions-Modus (einmal während eines jeden Nachfragereaktionsereignisses) überschreiben, indem Sie die Tasten nach oben und nach unten gleichzeitig drücken, so schaltet das Elektrolysegerät für bis zu eine Stunde in den Normalbetrieb zurück. Wenn das Nachfragereaktionsereignis weiterhin vorliegt, nachdem der Überschreibungszeitraum beendet ist, geht das Elektrolysegerät erneut in den Nachfragereaktionsmodus über.
-
Seite 10: Austausch Einer Bestehenden Stromquelle & Zelle
AUSTAUSCH EINER BESTEHENDEN STROMQUELLE UND ZELLE Beim Austausch einer bestehenden Davey ESC- oder ESR-Stromquelle und -Zelle hilft die vertikale Ausrichtung unten dabei, die notwendigen Änderungsarbeiten an Leitungen zu minimieren. Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 1. Schneiden Sie die bestehenden Zellen einfach ab, wie oben angezeigt. -
Seite 11: Vor-Startverfahren
VOR-STARTVERFAHREN Bevor Sie Ihr Elektrolysegerät zum ersten Mal einschalten, stellen Sie sicher, dass die folgenden Punkte erfüllt sind. 1. Der empfohlene Salzgehalt sollte zwischen 4000 ppm und 6000 ppm liegen Geben Sie mindestens 40kg (88lbs) Salz pro 10.000 Liter (2642gal) Wasser in den Pool (das entspricht 4000 ppm). -
Seite 12: Zellproduktion
Zelle zu maximieren, indem sichergestellt wird, dass Ihr Salzgehalt innerhalb des Bereichs von 4000 ppm bis 6000ppm liegt. Da dies lediglich eine Richtlinie ist, empfiehlt Davey stets, eine Probe des Pool-Wassers zu Ihrem örtlichen Davey-Händler oder Ihrem Pool-Fachhändler zur Prüfung zu bringen. -
Seite 13: Betrieb Ihres Elektrolysegeräts
BETRIEB IHRES ELEKTROLYSEGERÄTS DAS STEUERDISPLAY Die Funktionstasten auf dem Display des Elektrolysegeräts geben ihnen schnellen und einfachen Zugriff auf die einstellbaren Funktionen, über die Sie Ihren Pool kontrollieren können. TIME 2:30 FILTE START/ENDE ABDE Der nachstehende Abschnitt führt Sie durch jede der Funktionen und Einstellungen des Elektrolysegeräts, einzeln nacheinander. -
Seite 14: Funktionalität Ihres Elektrolysegeräts
FUNKTIONALITÄT IHRES ELEKTROLYSEGERÄTS MODUS ZELLE AUS Durch Drücken der Taste Zelle Aus schaltet das Elektrolysegerät die Zelle aus. In diesem Modus wird kein Chlor produziert. TIMER-MODUS Drücken der Taste Timer startet den Timer-Betrieb. Der Timer-Modus startet die Zelle des Elektrolysegeräts während der eingestellten Timer-Zeiten. Stellen Sie sicher, dass Sie die Timer eingestellt haben, bevor Sie in diesen Modus gehen (siehe Einstellung der Timer unten) und stellen Sie ebenfalls sicher, dass die Filterpumpe während dieses Zeitraums in Betrieb ist. - Seite 15 FUNKTIONALITÄT IHRES ELEKTROLYSEGERÄTS (FORTS.) POOL-GRÖSSE/SPRACHE Durch Drücken der Taste Pool-Größe/Sprache können Sie die Größe des Pools einstellen. Die Pool-Größe wird über die Tasten nach oben und nach unten eingestellt. Durch Drücken der Tasten nach oben und nach unten wechselt die Anzeige entsprechend zwischen kL (tausend Liter) und kgal (tausend US-Gallonen). Durch Drücken der Tasten nach oben und nach unten ändert sich die Pool-Größe in Schritten von 1kL (0,26kgal).
- Seite 16 FUNKTIONALITÄT IHRES ELEKTROLYSEGERÄTS (FORTS.) RÜCKSPÜLUNGSFILTER (Nicht für Europa) Die Rückspülungsfilterfunktion wird verwendet, wenn Sie Ihr verunreinigtes Filtermedium rückspülen, spülen und reinigen müssen. Sie betreibt die Filterpumpe während des Rückspülungsmodus und reduziert die Chlorausgabe auf 0 %. Die Filterpumpe läuft maximal 2 Minuten in jedem Zyklus Schritt 1.
- Seite 17 FUNKTIONALITÄT IHRES ELEKTROLYSEGERÄTS (FORTS.) ABDECKMODUS Für die Anbringungen einer manuellen Pool-Abdeckung Die Funktion Manueller Abdeckmodus reduziert die Chlorausgabe auf 20 %, wenn sie gedrückt/aktiviert wird. Nachdem Sie Ihre Pool-Abdeckung angebracht haben, drücken Sie die Taste Abdeckmodus. Das LCD- Display zeigt Abdeckung auf Manuell an. Die LED-Leuchte des Modus, in dem sich des Elektrolysegerät vor der Auswahl des Abdeckmodus befand (d.h.
-
Seite 18: Einstellung Der Uhr
FUNKTIONALITÄT IHRES ELEKTROLYSEGERÄTS (FORTS.) EINSTELLUNG DER UHR Durch Drücken der Taste Uhr können Sie die Echtzeituhr einstellen. Durch Drücken der Tasten nach oben und nach unten können Sie die Zeit um 1 Minute ändern. Durch Gedrückhalten einer der beiden Tasten, können Sie die Zeit in Schritten von 10 Minuten ändern. -
Seite 19: Täglicher Betrieb
TÄGLICHER BETRIEB Bitte halten Sie sich an die folgenden Anweisungen, um Ihr Elektrolysegerät effizient zu betreiben und die Lebensdauer des Geräts zu wahren. Freies Chlor (ppm) pH-Wert Alkalität gesamt Kalziumhärte (ppm) Stabilisator Salzgehalt (ppm) (ppm) (ppm) Idealer 1 - 3 7,2 - 7,6 80 - 120 Beton-/geflieste Pools:... -
Seite 20: Kalziumhärte
In Bereichen mit hartem Wasser kann es erforderlich sein, Ihre Zelle manuell zu reinigen. Hierfür wird ein Blindstopfen (Davey Artikelnummer Q2358B) benötigt, diesen erhalten Sie von Ihrem Davey-Händler oder einem Vertreter. Um die Zelle zu reinigen, trennen Sie Ihr Elektrolysegerät vom Strom, schließen Sie alle Isolationsventile und nehmen Sie Ihr Elektrolysegerät aus der Pool-Rücklaufleitung, indem Sie die Verbindungen lösen (achten Sie dabei darauf, die O-Ringe... -
Seite 21: Chlorproduktion
CHLORPRODUKTION Ihr Elektrolysegerät kann maximal bis zu 24 Gramm - (0,0529 lbs) Modell (DAMC24G) pro Stunde in Pool-Wasser mit einem Salzgehalt von über 4000 ppm produzieren (es kann sogar in Meerwasser betrieben werden). Es muss täglich betrieben werden, um ausreichend Chlor für die Desinfektion des Pools zu produzieren. Während der Sommermonate ist dies etwa acht Stunden pro Tag, vorzugsweise in zwei Durchgängen morgens und nachts. -
Seite 22: Tägliche Laufzeit
TÄGLICHE LAUFZEIT Da die Chlorierung nur erfolgen kann, während die Filterpumpe in Betrieb ist, müssen Sie sicherstellen, dass die gesamte tägliche Pumpenlaufzeit ausreicht, um das gesamte Pool-Wasservolumen mindestens einmal pro Tag komplett durch den Filter zirkulieren zu lassen. Nehmen wir als Beispiel einen Pool mit 50.000 Liter, der mit einer Pumpe mit 250 Liter pro Minute betrieben wird. 50.000 ÷... -
Seite 23: Fehlerbehebung
Einschaltens. Fehler in der Stromversorgung. Starten Sie das Gerät neu, wenn das Problem erneut auftritt, rufen Sie Davey an Das Netzteil überhitzt und die Zelle und die Pumpe Stellen Sie sicher, dass das Elektrolysegerät in einem gut belüfteten und schattigen Ort montiert ist. Lassen wurden abgeschaltet. - Seite 24 FEHLERBEHEBUNG (FORTS.) Andere Maßnahmen für die Fehlerbehebung Problem Maßna Der Chlorgehalt ist gering. Prüfen Sie Folgendes: • Das Filtermedium benötigt eine Rückspülung. • Die Zellproduktion ist zu gering eingestellt • Der Pool-Stabilisator ist zu niedrig • Der pH-Wert ist zu hoch •...
-
Seite 25: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Allgemeine Begriffe Algen Mikroskopisch kleine Pflanzenformen, die durch Regen, Wind und Verunreinigung im Pool entstehen. Es gibt verschiedenste Arten; einige davon schwimmen während andere an den Wänden und in Rissen wachsen, außerdem gibt es verschiedene Farben. Einige sind gegenüber chemischer Behandlung beständiger als andere. - Seite 26 Webseite: davey.com.au Webseite: daveyeurope.eu Webseite: daveyuae.com ® Davey ist eine Handelsmarke von Davey Water Products Pty Ltd. © Davey Water Products Pty Ltd 2016. P/N 402458-2 * Die Installations- und Bedienungsanleitung ist beim Kauf des Produkts enthalten. Sie finden sie...
