• Schuif voorzichtig de vergrendelmoer, het moerplaatje en de o-ring op het blancomonster (zie figuur 4.15);
• Schuif de blancomonster plug tot de helft in de sonde behuizing (zie figuur 4.15);
• Draai de vergrendelmoer met de hand op de sondebehuizing, hierdoor wordt ook het moerplaatje tegen
de o-ring gedraaid (en wordt het geheel afgedicht). Herhaal dit proces voor de andere blancomonsters.
• De o-ring moet niet gesmeerd worden bij montage, deze moet volledig droog zijn.

4,5. AANSLUITING VAN DE SONDE

4.5.1.

pH-sonde

Aan het einde van de pH-sonde kabel zit een vergrendelende BNC-plug. De BNC-plug voor de pH-sonde
moet op de achterkant van de Davey Lifeguard controller worden aangesloten in de derde BNC ingang
(zie Figuur 4.16). De connector is opzettelijk zo ontworpen dat hij maar op een manier kan worden
aangesloten.

4.5.2. ORP-sonde

Aan het einde van de pH-sonde kabel zit een vergrendelende BNC-plug. De BNC-plug voor de pH-sonde
moet op de achterkant van de Davey Lifeguard controller worden aangesloten in de tweede BNC-ingang
(zie Figuur 4.17). De connector is opzettelijk zo ontworpen dat hij maar op een manier kan worden
aangesloten.

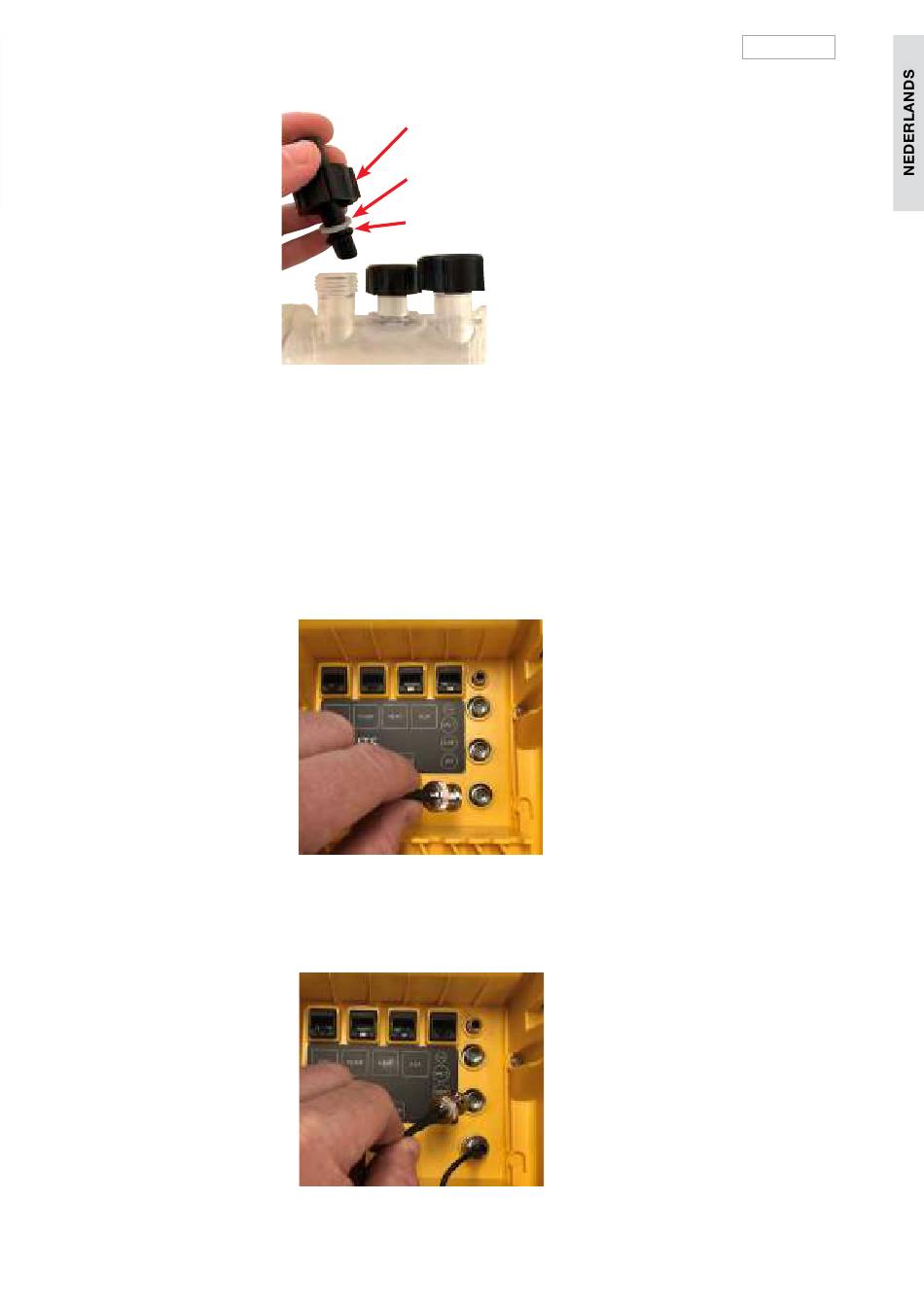

Sonde vergrendelmoer
Moerplaatje
O-ring
Figuur 4.16
Figuur 4.17
