G8-CNET-E1

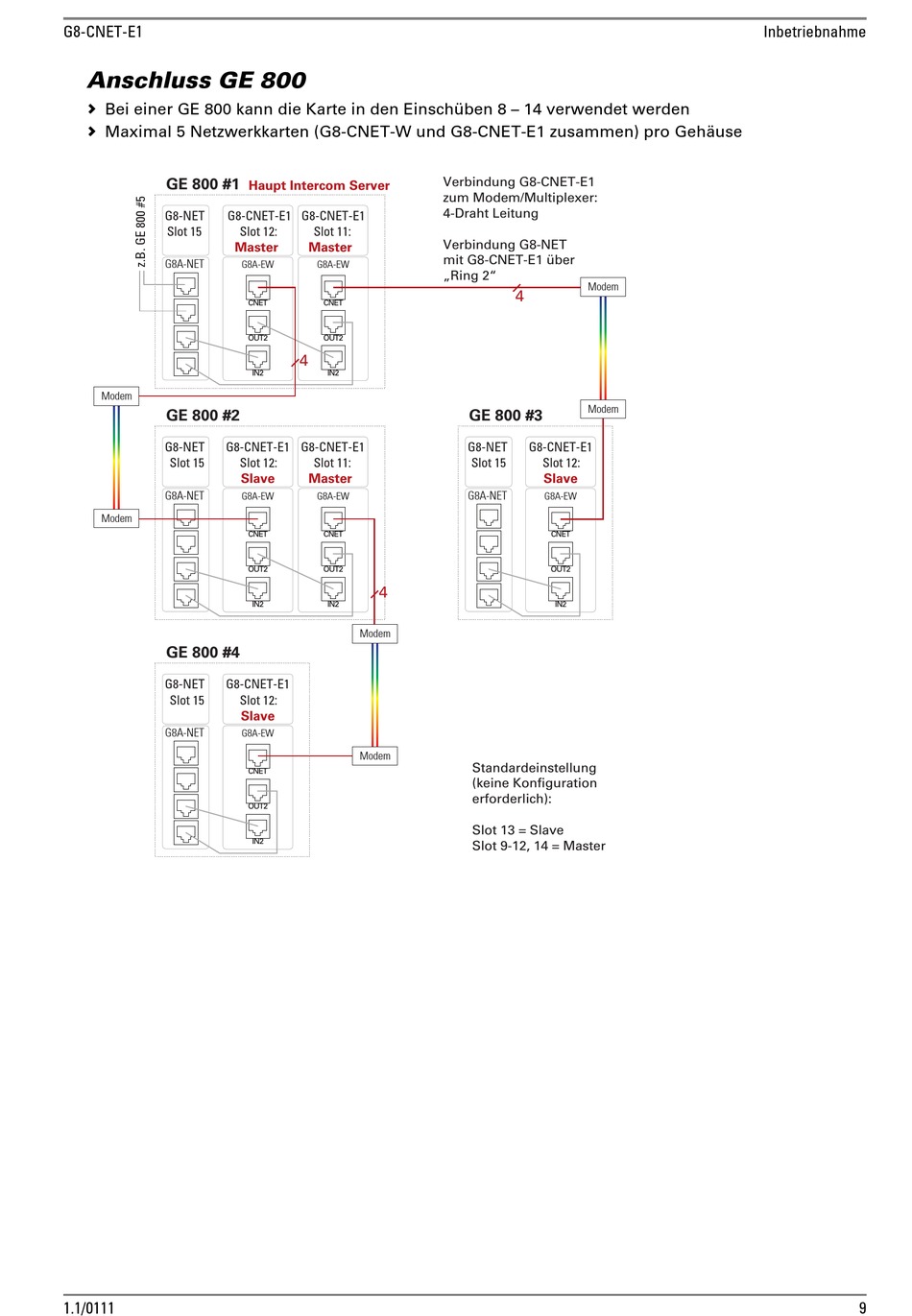

Anschluss GE 800
 Bei einer GE 800 kann die Karte in den Einschüben 8 – 14 verwendet werden
 Maximal 5 Netzwerkkarten (G8-CNET-W und G8-CNET-E1 zusammen) pro Gehäuse
GE 800 #1
G8-NET G8-CNET-E1
Slot 15
Master
G8A-NET
Modem
GE 800 #2
G8-NET G8-CNET-E1
Slot 15
G8A-NET
Modem
GE 800 #4
G8-NET G8-CNET-E1
Slot 15
G8A-NET
1.1/0111
Haupt Intercom Server
G8-CNET-E1
Slot 12: Slot 11:
Master
G8A-EW G8A-EW
CNET CNET
OUT2 OUT2
4
IN2 IN2
G8-CNET-E1
Slot 12: Slot 11:
Slave Master
G8A-EW G8A-EW
CNET CNET
OUT2 OUT2
4
IN2 IN2
Modem
Slot 12:
Slave
G8A-EW
Modem
CNET
OUT2
IN2
Verbindung G8-CNET-E1
zum Modem/Multiplexer:
4-Draht Leitung
Verbindung G8-NET
mit G8-CNET-E1 über
„Ring 2"
Modem
4
Modem
GE 800 #3
G8-NET G8-CNET-E1
Slot 15 Slot 12:
Slave
G8A-NET
G8A-EW
CNET
OUT2
IN2
Standardeinstellung
(keine Konfiguration
erforderlich):
Slot 13 = Slave
Slot 9-12, 14 = Master
Inbetriebnahme
