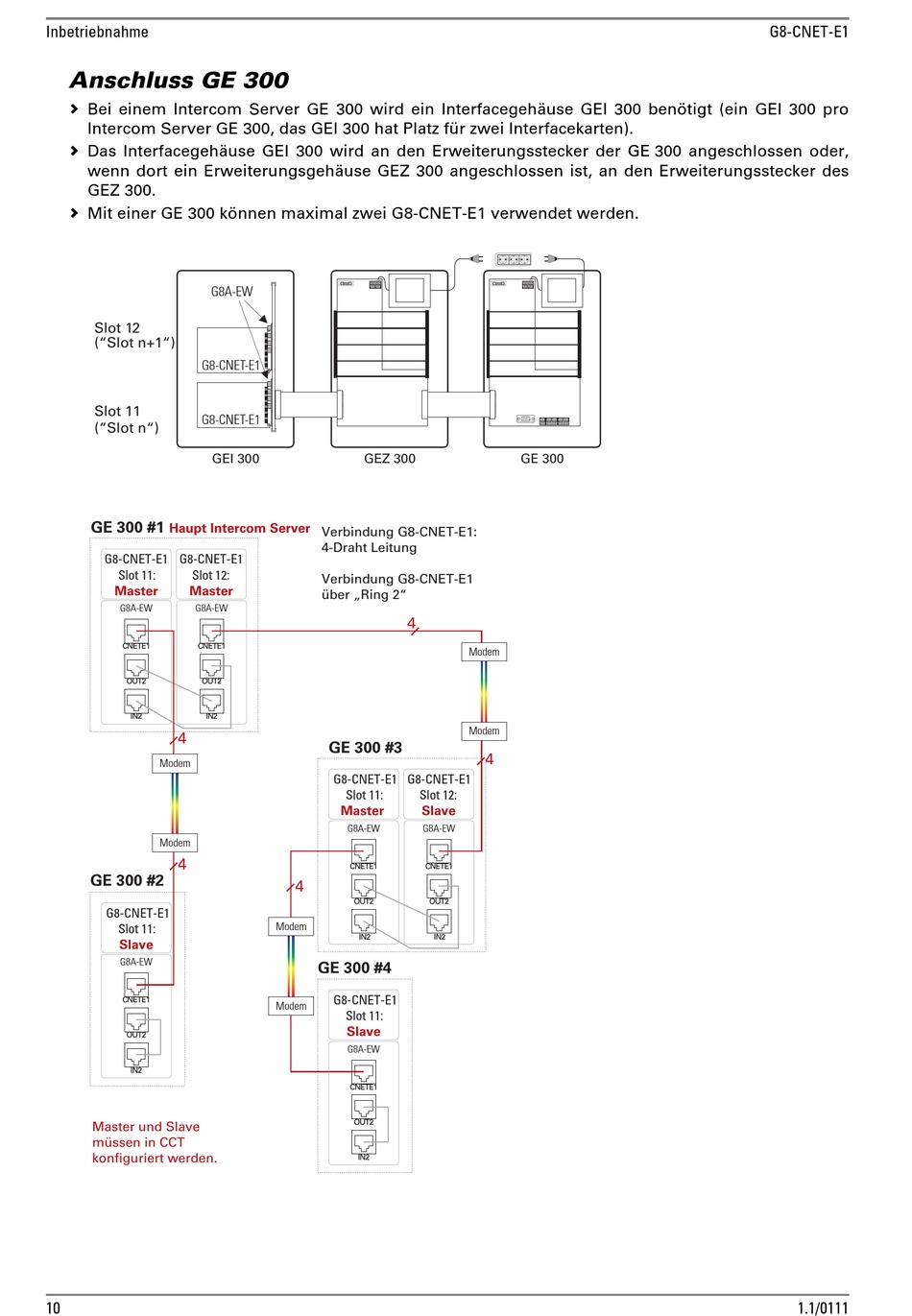

Inbetriebnahme
Anschluss GE 300
 Bei einem Intercom Server GE 300 wird ein Interfacegehäuse GEI 300 benötigt (ein GEI 300 pro
Intercom Server GE 300, das GEI 300 hat Platz für zwei Interfacekarten).
 Das Interfacegehäuse GEI 300 wird an den Erweiterungsstecker der GE 300 angeschlossen oder,
wenn dort ein Erweiterungsgehäuse GEZ 300 angeschlossen ist, an den Erweiterungsstecker des
GEZ 300.
 Mit einer GE 300 können maximal zwei G8-CNET-E1 verwendet werden.
G8A-EW
Slot 12
("Slot n+1")
G8-CNET-E1
Slot 11
G8-CNET-E1
("Slot n")
GEI 300
GE 300 #1
Haupt Intercom Server
G8-CNET-E1 G8-CNET-E1
Slot 11: Slot 12:
Master Master
G8A-EW G8A-EW
CNETE1 CNETE1
OUT2 OUT2
IN2 IN2
4
Modem
Modem
4
GE 300 #2
G8-CNET-E1
Slot 11:
Slave
G8A-EW
CNETE1
OUT2
IN2
Master und Slave
müssen in CCT
konfiguriert werden.
