- Seite 1 PRODUKT MANUAL DEUTSCH G8-LAN G3-LAN VERSION 1.1/0910...
-
Seite 2: Rechtlicher Hinweis
G8-LAN / G3-LAN Hinweis des Herstellers: Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336/EWG (EN 55022, EN 55024). Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf! Rechtlicher Hinweis: Der Hersteller garantiert die Funktionalität seiner Produkte wie in den Datenblättern und/oder anderen technischen Dokumenten beschrieben. -
Seite 3: Inhaltsverzeichnis
G8-LAN / G3-LAN Inhalt Planungshinweise Allgemeines Leistungsmerkmale Verbindung ohne IP-Netzwerk (Testaufbauten) Lieferumfang Technische Daten Systemanforderungen Beispiele Installation IP - Adressen Quick Start Schritte IP - Adressen mit Subnetting 1. Zuweisung der Lizenzen 2. Einstellen der Server-IDs Netzwerk-Funktionen 3. Anschluss Festlegen der Blocknummern 4. -
Seite 4: Planungshinweise
G8-NET GE 300: 1 x G3-LAN oder Onboard mit L3-LAN-4 GE 800: G8-NET im Lieferumfang Hardware und Lizenzen: GE 800: bis 7 x G8-LAN-8 mit L8-LAN-16 plus 1 x enthalten, keine Lizenzen für NET Vernetzung L8-NETLAN-8 (auf G8-NET) erforderlich * Max. -
Seite 5: Leistungsmerkmale
1 Netzwerkkarte inklusive: Kurzbeschreibung LAN-Lizenzen für GE 800 L8-LAN-16 - Upgradelizenz für G8-LAN-8 auf 16 Trunk-Verbindungen. L8-NETLAN-4 - Onboardlizenz für G8-NET zur Aktivierung von 4 Trunk-Verbindungen. L8-NETLAN-8 - Onboardlizenz für G8-NET zur Aktivierung von 8 Trunk-Verbindungen. LAN-Lizenzen für GE 300 L3-LAN-4 - Onboardlizenz für G3-GEM zur Aktivierung von 4 Trunk-Verbindungen. -
Seite 6: Systemanforderungen
Intercom Server GE 300 min. PRO 800 1.0B, min. CCT 800 1.0B Software Netzwerkkarten Für alle Netzwerkkarten im gleichen Intercom Server wie die G8-LAN werden mindestens folgende Hard- und Softwarestände benötigt: G8-CNET-W / G8-CNET-E1 Software ab 5.2 Software Netzwerkkarten Für alle anderen Intercom Server im gleichen Netzwerk werden mindestens folgende Hard- und Softwarestände benötigt: GE 200 / GE 700 min. - Seite 7 G8-LAN / G3-LAN Planungshinweise Anzahl maximaler Gespräche komprimiert 3,5 kHz 7 kHz 16 kHz G8-LAN G8-NET Systeme mit GE 800 Systeme mit GE 700-UPG Anzahl maximaler LAN Gespräche ab: Intercom Server Software: GE 800 min. PRO 800 1.2 Kartenfirmware: min. 5.3 Programm CCT 800: min.
-
Seite 8: Audioverbindungen
Planungshinweise G8-LAN / G3-LAN Benötigte Bandbreite Die erforderliche Gesamtbandbreite addiert sich aus der Anzahl der benötigten Audio-Kanäle (siehe unten) und den Signalisierungsdaten. Gesamtbandbreite Abhängig von der Anzahl der konfigurierten Trunk-Verbindungen zu anderen Intercom Servern, erhöht sich die Menge der Signalisierungsdaten. -
Seite 9: Installation
Eine Lizenz wird benötigt bei: GE 800 LAN-Verbindungen über G8-NET (L8-NETLAN4 oder L8-NETLAN8). Achtung: Die Onboard Lizenzen müssen der G8-NET Karte zugewiesen werden! 16 LAN-Verbindungen über G8-LAN (L8-LAN-16). GE 300 LAN-Verbindungen über G3-GEM (L3-LAN-4). Achtung: Die Onboard Lizenzen müssen der G3-GEM zugewiesen werden! Wird zu einem späteren Zeitpunkt eine G3-LAN-8 hinzugefügt, werden die bereits auf der G3-GEM... -
Seite 10: Anschluss

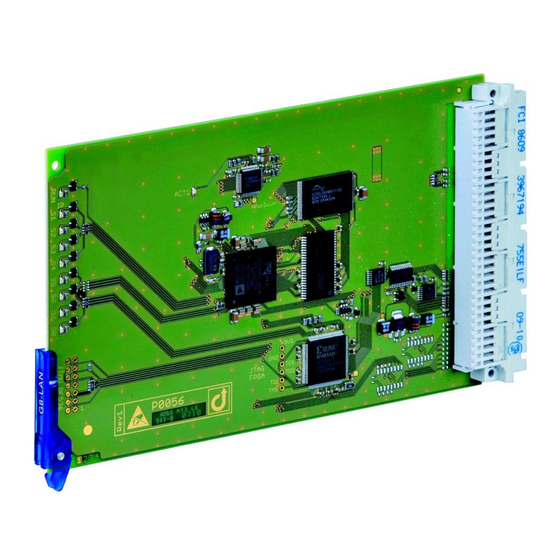

Die Karte G8-LAN wird über die RJ 45 Buchsen „Uplink“ oder „Downlink“ des G8A-NET Anschlussprints mit dem Netzwerk (Switch, Router) verbunden. Bei einer GE 800 kann die G8-LAN in den Einschüben 8-14 verwendet werden (maximal 7 Kar- ten pro Gehäuse). -
Seite 11: Konfiguration Der Ip-Einstellungen
Ein Download benötigt ca. 10 MBit Datenbandbreite pro Unter-Intercom Server, d.h bei 40 MBit kann bei maximal 3 Unter-Intercom Servern gleichzeitig ein Download ausgeführt werden. Die Ceck-Box 16/32 unkomprimierte LAN/WAN Gespräche ist nur für G8-LAN-Karten (min. Kartenfirmware 5.3) relevant: Check-Box aktiv: max. 16 unkomprimierte Gespräche möglich Check-Box inaktiv: max. -
Seite 12: Konfiguration Der „Trunks" (Verbindungen)
Installation G8-LAN / G3-LAN 5. Konfiguration der „Trunks“ (Verbindungen) Je nach Lizenz können bei den LAN-Karten eine verschiedene Anzahl von Verbindungen angelegt werden (siehe „LAN-Lizenzen für GE 800” siehe „LAN-Lizenzen für GE 300” Seite Netzwerk > IP - Verbindungen > Registerkarte LAN-Verbindungen Wählen Sie im Ordner einen Intercom Server. -
Seite 13: Konfigurieren Der Blocknummern
Es kann aber jedem Intercom Server ein eigener Konfigurationsblock zugeordnet werden. Für jeden definierten Konfigurationsblock wird ein eigener Ordner im CCT angelegt: Definieren der Verbindungen Für jede Verbindung über eine G8-LAN / G3-LAN muss noch angegeben werden, welche Intercom Ser- ver Blöcke über diese Verbindung erreicht werden. Netzwerk > IP - Verbindungen Im Feld Intercom Server Blöcke werden die Blocknummern aller Intercom Server eingetragen, die... -
Seite 14: Spezielle Konfiguration Für Die Funktionen
Installation G8-LAN / G3-LAN 7. Spezielle Konfiguration für die Funktionen Sammelruf, Gruppenruf, vordefinierte Konferenz 7T: keine spezielle Konfiguration, Wahl der Intercom Server Blöcke durch Vorwahl. Anläuten bei Gruppe: Konfiguration der Kurzwahl für die Torstelle mit Vorwahl des Intercom Ser- ver Blocks, z.B.: „4=81983“ zum Anläuten bei Gruppe 3 in Intercom Server Block 81 mit Taste 4. -
Seite 15: Quality Of Service (Qos)
(„Priority Queue“ für VoIP-Pakete) schon einen perfekten Transport der IoIP® Pakete sicherstellen und somit unterbrechungsfreie Audioübertragung gewährleisten. Das Commend Intercom System bietet mehrere Möglichkeiten zur Integration in eine QoS-konforme Netzwerktopologie. IoIP® Pakete können markiert werden, indem die DSCP-Werte für Diffserv Netz- werke gesetzt werden. -
Seite 16: Netzwerk Sicherheit
Installation G8-LAN / G3-LAN Automatische Audiokanalbegrenzung mit Besetzt Durch Konfiguration der Bandbreite und Daten-Bandbreite einer LAN-Karte ergibt sich eine maximale Anzahl von Gesprächen. Jeder weitere Gesprächsaufbau wird als Besetztsituation signalisiert. Beispiel: Voraussetzungen Verfügbare QoS-Bandbreite für Intercom: 300 kBit/s Audio-Verbindungen mit 7 kHz (entspricht 82 kBit/s) Konfiguration CCT 800 Für die Bandbreite (Audio + Signalisierungsdaten) wird der nächstkleinere Wert gewählt ->... -
Seite 17: Allgemeines
G8-LAN / G3-LAN Allgemeines Allgemeines Verbindung ohne IP-Netzwerk (Testaufbauten) Intercom Server können auch ohne einem privaten oder öffentlichen IP-Netzwerk über LAN/WAN ver- bunden werden (z.B. für Testaufbauten). Dazu wird ein Switch benötigt. Dieses Gerät ersetzt das IP- Netzwerk und führt dadurch dieselben Funktionen wie das Netzwerk aus: Jeder an einem Slot des Swit- ches angeschlossenen Karte wird eine fixe und eindeutige IP-Adresse vergeben. -
Seite 18: Technische Daten
Allgemeines G8-LAN / G3-LAN Technische Daten Technische Daten G8-LAN Arbeitstemperaturbereich: –0° C bis +50°C Lagertemperaturbereich: –30° C bis +60°C Relative Umgebungsfeuchte: 20% bis 80% Stecker: 96 polige VG Leiste Stromversorgung: aus Intercom Server Notstromverbrauch: 0,05 mAh Anzahl Verbindungen zwischen Intercom Servern/Regionen: max. -
Seite 19: Beispiele
11000000 10101000 00010111 11111110 192.168.23.254 (253) * dezimal: Reservierte Adressen im Hostanteil (nicht für G8-LAN verwendbar): 0 ..Netzwerkadresse 255 ...Broadcastadresse * Häufig bereits vergebene Adressen im Hostanteil: 1 ..wird meistens für Router vergeben 254 ...wird meistens für Switch vergeben 1.1/0910... -
Seite 20: Ip - Adressen Mit Subnetting
10101000 00010111 00111110 192.168.23.62 (61)* dezimal: Reservierte Adressen im Hostanteil (nicht für G8-LAN verwendbar): Subnetz 1: 0 ..Netzwerkadresse: alle Bit im "Subnetzanteil" sind 0 (die 5 rechten Bit) 31 ..Broadcastadresse: alle Bit im "Subnetzanteil" sind 1 (die 5 rechten Bit) Subnetz 2: 32 ..Netzwerkadresse:... -
Seite 21: Netzwerk-Funktionen
G8-LAN / G3-LAN Netzwerk-Funktionen Netzwerk-Funktionen Bei Vernetzung von Intercom Servern (G8-NET, LAN, WAN, CNET-E1, CNETW, S0) können für Funkti- onen wie Sammelruf, Gruppenruf usw. durch Intercom Server Blöcke definiert werden, in welchen Ge- häusen Funktionen ausgelöst werden. Durch Vorwahl von definierten Kennzahlen wird eine einzelner Intercom Server oder eine Gruppe von Intercom Servern angewählt, und dann die Funktion ausgeführt. - Seite 22 Intercom Server Blocknummern: 80, 81 GE 800 Gehäuse Nr. 1 Rufnummern ab 101 "Netzwerk > IP-Verbindungen": Keine Rufnummern, die G8-LAN: Intercom Server Blöcke: 80, 82, 83 mit 2 oder 3 beginnen ! G8-LAN "Intercom Server - Grundeinstellungen": Intercom Server Blocknummern: 80, 82 GE 800 Gehäuse Nr.
-
Seite 23: Led-Statusanzeige
G8-LAN / G3-LAN LED-Statusanzeige LED-Statusanzeige G8-LAN Status-LEDs: G3-LAN LED-Beschreibung Status G8-LAN („RUN“): LED blinkt im Sekundenrhythmus: Karte arbeitet fehlerfrei. LED leuchtet nicht: Keine Spannung, Warmstart oder Hardwarefehler. LED leuchtet permanent: Warten auf Verbindung zum Hauptprozessor (während des Initialisierens). LED blinkt schnell: Karte in falschem Einschub eingesteckt oder während Firmwaredownload. -
Seite 24: Technischer Support
Technischer Support G8-LAN / G3-LAN Technischer Support Mehr Informationen über unsere Produkte und Services finden Sie unter: www.software-manuals.com 1.1/0910...
