G8-CNET-E1

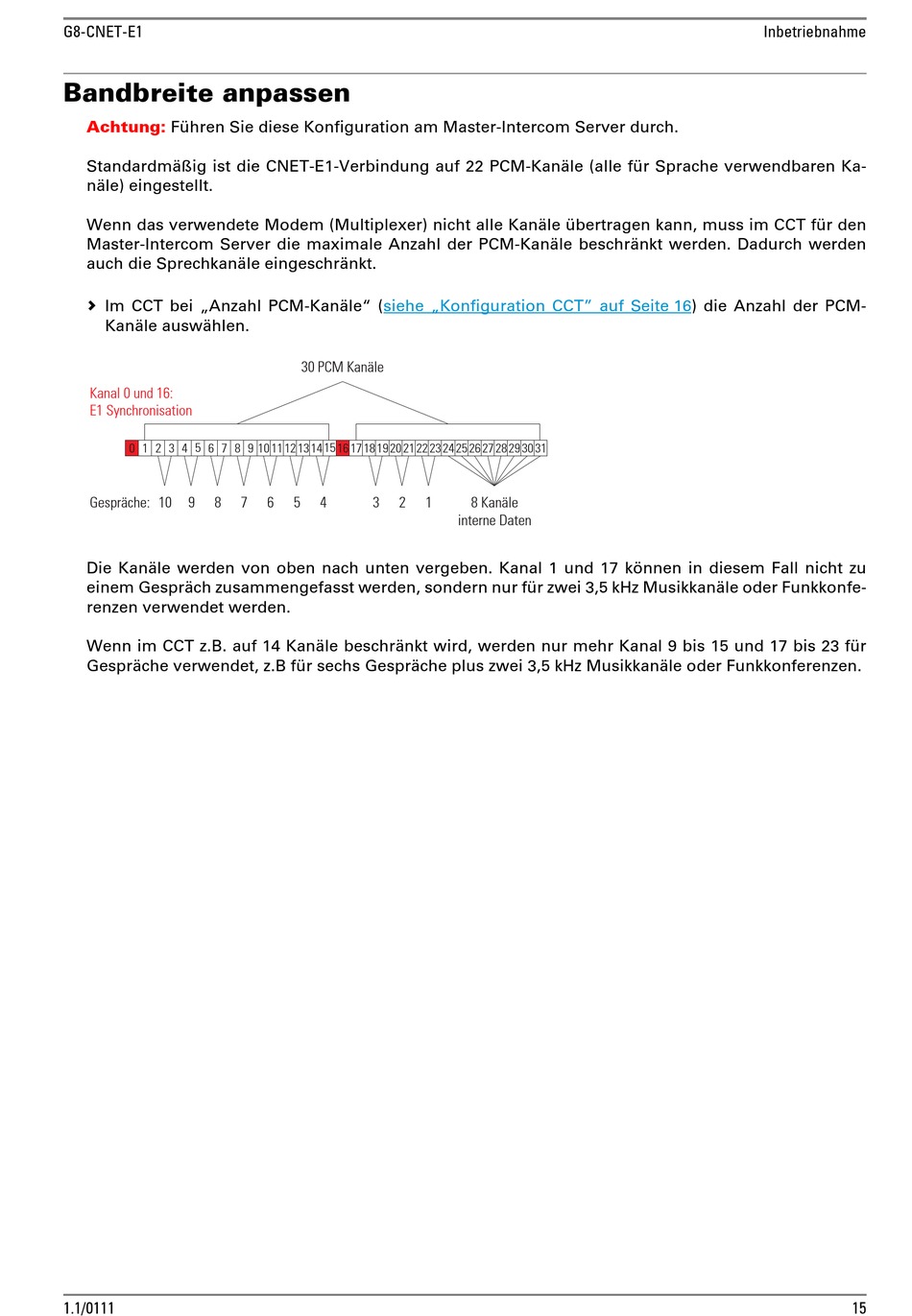

Bandbreite anpassen
Achtung:
Führen Sie diese Konfiguration am Master-Intercom Server durch.
Standardmäßig ist die CNET-E1-Verbindung auf 22 PCM-Kanäle (alle für Sprache verwendbaren Ka-
näle) eingestellt.
Wenn das verwendete Modem (Multiplexer) nicht alle Kanäle übertragen kann, muss im CCT für den
Master-Intercom Server die maximale Anzahl der PCM-Kanäle beschränkt werden. Dadurch werden
auch die Sprechkanäle eingeschränkt.
Im CCT bei „Anzahl PCM-Kanäle"
Kanäle auswählen.
Kanal 0 und 16:
E1 Synchronisation
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
Gespräche:
10
9
8
Die Kanäle werden von oben nach unten vergeben. Kanal 1 und 17 können in diesem Fall nicht zu
einem Gespräch zusammengefasst werden, sondern nur für zwei 3,5 kHz Musikkanäle oder Funkkonfe-
renzen verwendet werden.
Wenn im CCT z.B. auf 14 Kanäle beschränkt wird, werden nur mehr Kanal 9 bis 15 und 17 bis 23 für
Gespräche verwendet, z.B für sechs Gespräche plus zwei 3,5 kHz Musikkanäle oder Funkkonferenzen.
1.1/0111
(siehe „Konfiguration CCT" auf Seite
30 PCM Kanäle
7
6
5
4
3
2
1
8 Kanäle
interne Daten
Inbetriebnahme
16) die Anzahl der PCM-
15
