G8-CNET-E1

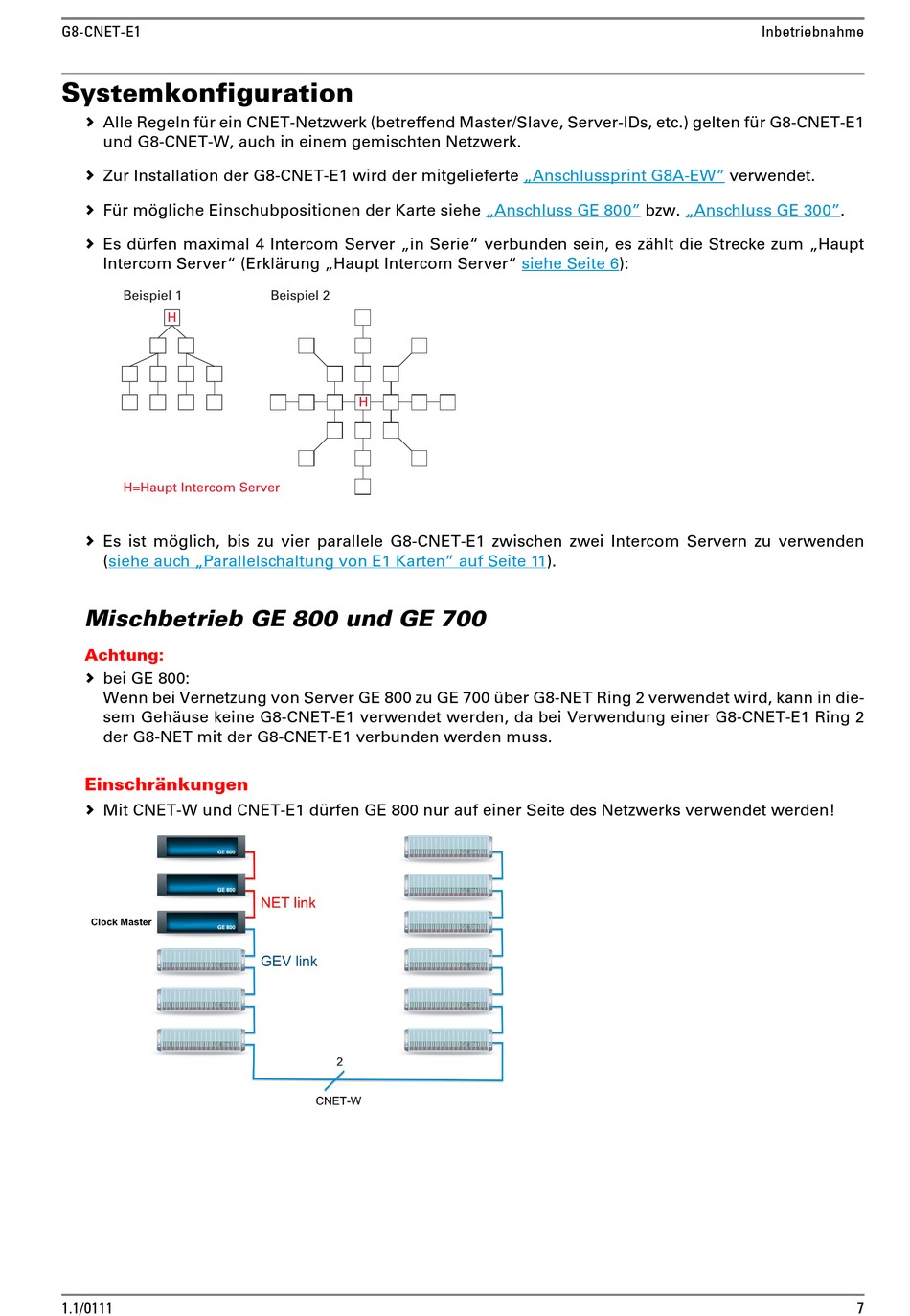

Systemkonfiguration
Alle Regeln für ein CNET-Netzwerk (betreffend Master/Slave, Server-IDs, etc.) gelten für G8-CNET-E1
und G8-CNET-W, auch in einem gemischten Netzwerk.
Zur Installation der G8-CNET-E1 wird der mitgelieferte
Für mögliche Einschubpositionen der Karte siehe
Es dürfen maximal 4 Intercom Server „in Serie" verbunden sein, es zählt die Strecke zum „Haupt
Intercom Server" (Erklärung „Haupt Intercom Server"
Beispiel 1
H
H=Haupt Intercom Server
Es ist möglich, bis zu vier parallele G8-CNET-E1 zwischen zwei Intercom Servern zu verwenden
(siehe auch „Parallelschaltung von E1 Karten" auf Seite
Mischbetrieb GE 800 und GE 700
Achtung:
bei GE 800:
Wenn bei Vernetzung von Server GE 800 zu GE 700 über G8-NET Ring 2 verwendet wird, kann in die-
sem Gehäuse keine G8-CNET-E1 verwendet werden, da bei Verwendung einer G8-CNET-E1 Ring 2
der G8-NET mit der G8-CNET-E1 verbunden werden muss.
Einschränkungen
Mit CNET-W und CNET-E1 dürfen GE 800 nur auf einer Seite des Netzwerks verwendet werden!
1.1/0111
Beispiel 2
H
„Anschlussprint G8A-EW"
„Anschluss GE 800"
bzw.
siehe Seite
6):
11).
Inbetriebnahme
verwendet.
„Anschluss GE
300".
7
