Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen

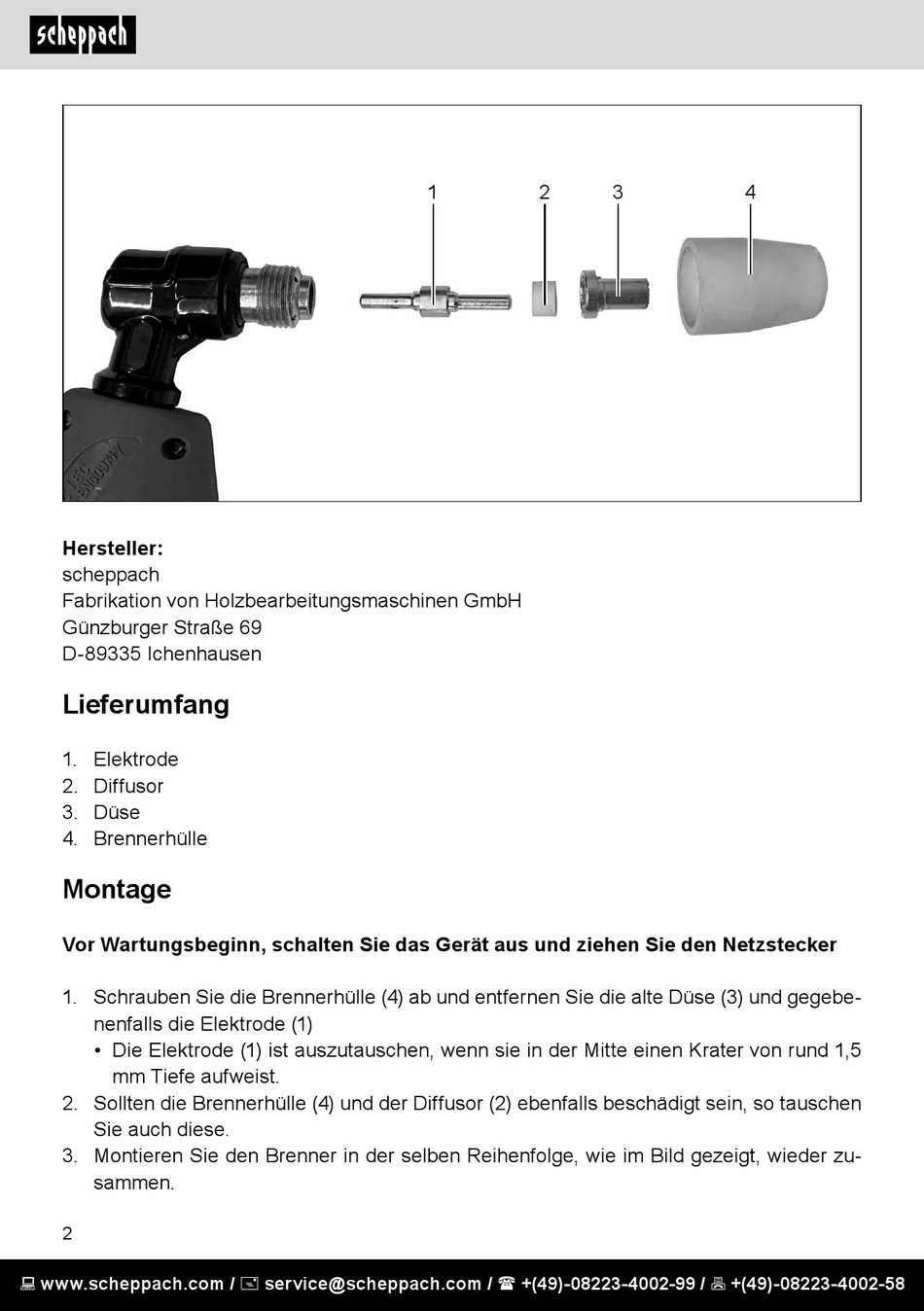

Lieferumfang
1. Elektrode
2. Diffusor
3. Düse
4. Brennerhülle
Montage
Vor Wartungsbeginn, schalten Sie das Gerät aus und ziehen Sie den Netzstecker
1. Schrauben Sie die Brennerhülle (4) ab und entfernen Sie die alte Düse (3) und gegebe-
nenfalls die Elektrode (1)
• Die Elektrode (1) ist auszutauschen, wenn sie in der Mitte einen Krater von rund 1,5
mm Tiefe aufweist.
2. Sollten die Brennerhülle (4) und der Diffusor (2) ebenfalls beschädigt sein, so tauschen
Sie auch diese.
3. Montieren Sie den Brenner in der selben Reihenfolge, wie im Bild gezeigt, wieder zu-
sammen.
2
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1 2 3 4
