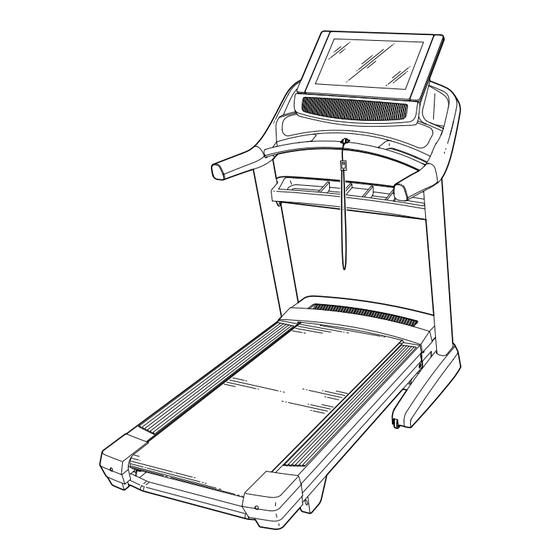

Modell-Nr. NTL19221-INT.0
Serien-Nr.
Notieren Sie die Seriennummer für
späteren Gebrauch an der Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 8:00–17:00 MEZ
Internetseite:
iconsupport.eu/de
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anweisungen in dieser
Anleitung, bevor Sie dieses Gerät
benutzen. Bewahren Sie diese
Anleitung für späteres Nach-
schlagen auf.
GEBRAUCHSANLEITUNG
iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NordicTrack NTL19221-INT.0
Inhaltszusammenfassung für NordicTrack NTL19221-INT.0
- Seite 1 Modell-Nr. NTL19221-INT.0 GEBRAUCHSANLEITUNG Serien-Nr. Notieren Sie die Seriennummer für späteren Gebrauch an der Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
Aufkleber entsprechen nicht unbedingt der tatsächlichen Größe. NORDICTRACK und IFIT sind eingetragene Warenzeichen von ICON Health & Fitness, Inc. Wi-Fi ist ein eingetra- genes Warenzeichen von Wi-Fi Alliance. WPA und WPA2 sind Warenzeichen von Wi-Fi Alliance. Die Bluetooth ®... -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verletzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in die- ser Anleitung sowie alle Warnungen an Ihrem Laufbandgerät, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Personen- oder Sachschäden, die durch dieses Produkt oder seine Benutzung entstehen. -
Seite 4: Gerät Zusammenklappen Und Trans
ist oder wenn das Laufbandgerät nicht 24. Beim Zusammenklappen oder Bewegen des einwandfrei funktioniert. (Siehe WARTUNG Laufbandgeräts vergewissern Sie sich, dass UND FEHLERSUCHE auf Seite 29, falls das die Lagerungssperre den Rahmen in der Laufbandgerät nicht richtig funktioniert.) Lagerungsposition sichert. Bedienen Sie das Laufbandgerät nicht, wenn es zusammenge- 17. -
Seite 5: Bevor Sie Beginnen
BEVOR SIE BEGINNEN Vielen Dank, dass Sie sich für das revolutionäre verwenden. Sollten Sie nach dem Lesen dieser NORDICTRACK COMMERCIAL 2950 Laufbandgerät Anleitung noch Fragen haben, sehen Sie bitte auf der ® entschieden haben. Das COMMERCIAL 2950 Vorderseite dieser Anleitung nach. Damit wir Ihnen Laufbandgerät bietet eine beeindruckende Auswahl an... -
Seite 6: Diagramm Zur Identifizierung Der Teile
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Verwenden Sie die Abbildungen unten, um die Kleinteile zu identifizieren, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am Ende die- ser Anleitung übereinstimmt. Die Zahl nach der Kennnummer bezieht sich auf die Anzahl der Teile, die für die Montage gebraucht werden. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf einen freigeräumten Ort Wort „Right“ markiert. und entfernen Sie die Verpackungsmaterialien. Werfen Sie die Verpackungsmaterialien erst dann •... - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Band, das das Pfostenkabel (83) an der Vorderseite der Basis (93) festhält. Als Nächstes identifizieren Sie den rechten Pfosten (84). Eine zweite Person soll den rech- ten Pfosten an die Basis (93) halten. Siehe Nebenbild.
- Seite 9 4. Halten Sie den rechten Pfosten (84) an die Basis (93). Achten Sie darauf, das Pfostenkabel (83) nicht einzuklemmen. Befestigen Sie den rechten Pfosten (84) mit zwei 3/8" x 2 3/4" Schrauben (23), zwei 3/8" x 1 1/4" Schrauben (20) und vier 3/8" Zahnscheiben (25), wie abgebildet.
- Seite 10 6. Schieben Sie die Pfostenquerstange (76) vor- sichtig zwischen den rechten und linken Pfosten (84, 91). Befestigen Sie die Pfostenquerstange mit vier 5/16" x 3/4" Schrauben (1). Drehen Sie anfangs alle vier Schrauben lose ein, dann ziehen Sie diese fest. 7.
- Seite 11 8. Befestigen Sie die zwei Haltestangen (74) mit zwei 5/16" x 2" Schrauben (2) und zwei 5/16" Zahnscheiben (8) am rechten und linken Pfosten (84, 91). Ziehen Sie die Schrauben noch nicht vollständig fest. Achten Sie darauf, das Pfostenkabel (83) rechts nicht einzuklemmen. Positionieren Sie das Pfostenkabel wie abge- bildet in der angedeuteten Einkerbung (F).
- Seite 12 10. WICHTIG: Um ein Beschädigen der Haltestan- genquerstange (80) zu vermeiden, benutzen Sie keine Elektrowerkzeuge und ziehen Sie die #10 x 3/4" Schrauben (6) und die 5/16" x 2" Schrauben (2) nicht zu fest an. Richten Sie die Haltestangenquerstange (80) wie abgebildet aus.
- Seite 13 12. Befestigen Sie die Computereinheit (H) mit vier 5/16" x 2" Schrauben (2) und vier 5/16" Zahnscheiben (8) an den Haltestangen (74). Drehen Sie anfangs alle vier Schrauben lose ein, dann ziehen Sie diese fest. Achten Sie darauf, die Kabel (J) nicht einzuklemmen. Führen Sie jegliche Überlänge der Kabel (J) in den oberen Teil des rechten Pfostens (84) ein.
- Seite 14 14. Drehen Sie acht #8 x 3/4" Flachrundkopfschrau- ben (24) lose in die Haltestangenquerstange (80) ein, dann ziehen Sie diese fest. Ziehen Sie die Flachrundkopfschrauben nicht zu fest an. 15. Legen Sie die linke obere Haltestangenabde- ckung (73) auf die linke Haltestange (74). Als Nächstes drehen Sie vier #8 x 3/4"...
- Seite 15 16. Stellen Sie den Rahmen (52) senkrecht. Eine zweite Person soll den Rahmen halten, bis Schritt 18 vollendet ist. Entfernen Sie die zwei 5/16" x 1 1/4" Schrauben (16) von der Arretierungsquerstange (109). Als Nächstes richten Sie die Arretierungsquer- stange (109) wie abgebildet aus. Achten Sie darauf, dass der Aufkleber (L) mit der Auf- schrift „This side toward belt“...
- Seite 16 18. Entfernen Sie die 5/16" Mutter (9) und den 5/16" x 2 1/4" Bolzen (4) von der Halterung der Arretierungsquerstange (109). Richten Sie das obere Ende der Lagerungs- sperre (56) auf die Halterung der Arretierungs- querstange (109) aus und führen Sie den 5/16" x 2 1/4"...
-
Seite 17: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Befolgen Sie die unten angeführten Schritte, um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es zu einer Fehlfunktion oder Betriebsstörung kommen, bie- 1. Stecken Sie das gezeigte Ende des Netzkabels (A) tet die Erdung den Weg des geringsten Widerstands in die Buchse (B) am Laufbandgerät. -
Seite 18: Den Warnaufkleber Anbringen
COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Wenn Sie den manuellen Betrieb verwenden, können Sie die Geschwindigkeit und Neigung des Laufband- Finden Sie die englischsprachigen Warnungen am geräts auf Tastendruck ändern. Während des Trainings Trainingscomputer. Dieselben Warnungen in anderen zeigt der Trainingscomputer sofortige Trainingsrück- Sprachen findet man auf dem beigefügten Aufkleber- meldungen an. -
Seite 19: Den Strom Einschalten
DEN STROM EINSCHALTEN DEN TOUCHSCREEN VERWENDEN WICHTIG: Sollte das Laufbandgerät kalten Der Trainingscomputer hat ein eingebautes Tablet mit Temperaturen ausgesetzt worden sein, lassen Sie farbigem Touchscreen. Die folgenden Informationen es erst auf Raumtemperatur erwärmen, bevor Sie werden Ihnen dabei helfen, sich mit der fortgeschritte- den Strom einschalten. -
Seite 20: Den Trainingscomputer Einrichten
DEN TRAININGSCOMPUTER EINRICHTEN Der Trainingscomputer ist jetzt einsatzbereit, sodass Sie mit Ihrem Training beginnen können. Auf den Richten Sie den Trainingscomputer ein, bevor Sie das folgenden Seiten finden Sie Informationen über die Laufbandgerät das erste Mal verwenden. verschiedenen Workouts und andere Funktionen des Trainingscomputers. - Seite 21 3. Das Laufband starten und die Geschwindigkeit • die Distanz, die Sie gegangen oder gelaufen sind einstellen. • die Geschwindigkeit des Laufbands Berühren Sie Manual Start (manueller Start) auf dem Bildschirm oder drücken Sie die Taste Start Es sind auch noch weitere Informationen verfügbar. am Trainingscomputer, um das Laufband zu star- Um zusätzliche Statistiken und Diagramme anzu- ten.
-
Seite 22: Ein Kartenworkout Verwenden
Wenn Sie mit der Benutzung des Laufbandgeräts und eine Workout-Zusammenfassung erscheint auf fertig sind, drücken Sie den Netzschalter in die dem Bildschirm. Nachdem Sie die Workout-Zusam- Stellung Off (aus) und ziehen Sie das Netzkabel menfassung gesehen haben, berühren Sie Finish heraus. -
Seite 23: Ein Distanz- Oder Zeitworkout Verwenden
EIN DISTANZ- ODER ZEITWORKOUT VERWENDEN Auf dem Bildschirm werden die Höhenunterschied- und Distanzstatistiken für Ihr Workout angezeigt. Falls gewünscht, können Sie die voreingestellte Hinweis: Um ein Distanz- oder Zeitworkout zu verwen- Geschwindigkeit verändern. den, muss der Trainingscomputer mit einem drahtlosen Netzwerk verbunden sein (siehe EINE VERBINDUNG 4. -
Seite 24: Computereinstellungen Ändern
5. Wählen Sie ein Distanz- oder Zeitworkout, COMPUTEREINSTELLUNGEN ÄNDERN das Sie zuvor Ihrem Verzeichnis auf iFit.com hinzugefügt haben. WICHTIG: Einige der Einstellungen und Funktionen sind möglicherweise nicht aktiviert. Manchmal wirkt Berühren Sie das Kalender-Symbol, um ein sich eine Firmware-Aktualisierung so aus, dass der Distanz- oder Zeitworkout von Ihrem Verzeichnis Trainingscomputer ein wenig anders funktioniert. -
Seite 25: Eine Verbindung Mit Einem Drahtlosen Netzwerk Herstellen
3. Die Maßeinheit eingeben und andere 6. Das Neigungssystem des Laufbandgeräts Einstellungen vornehmen. kalibrieren. Berühren Sie Calibrate Incline (Neigung kalibrie- Um die Maßeinheit und die Zeitzone einzugeben oder andere Einstellungen vorzunehmen, berühren ren) und anschließend Begin (beginnen), um das Sie Equipment Settings (Geräte-Einstellungen) und Neigungssystem zu kalibrieren. -
Seite 26: Das Lautsprechersystem Benutzen
4. Eine drahtlose Netzwerkverbindung herstellen 5. Aus dem WLAN-Menü aussteigen. und verwalten. Um aus dem WLAN-Menü auszusteigen, berühren Wenn WLAN aktiviert ist, zeigt der Bildschirm eine Sie den Zurückpfeil auf dem Bildschirm. Liste verfügbarer Netzwerke an. Hinweis: Es kann einige Sekunden dauern, bis die Liste von drahtlo- DAS LAUTSPRECHERSYSTEM BENUTZEN sen Netzwerken erscheint. -
Seite 27: Den Winkel Des Trainingscomputers Einstellen
4. Den Geräte-Speicher des Trainingscomputers DER OPTIONALE PULSMESSER bei Bedarf löschen. Ob es Ihr Ziel Wenn Sie alle im Speicher des Trainingscomputers ist, Fett abzu- gesicherten Bluetooth-fähigen Geräte löschen bauen oder Ihr müssen, halten Sie die Bluetooth Audio Taste 10 Herz-Kreislauf- Sekunden lang gedrückt. -
Seite 28: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu ver- Bevor Sie das Laufbandgerät transportieren, klappen meiden, stellen Sie die Neigung auf null, bevor Sie Sie es wie links beschrieben zusammen. VORSICHT: das Laufbandgerät zusammenklappen. -
Seite 29: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG FEHLER: Das Gerät schaltet sich während des Betriebs ab Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile a. Überprüfen Sie den Netzschalter (siehe Abbildung sehr wichtig. Überprüfen Sie bei jeder Verwendung c links). - Seite 30 FEHLER: Die Computeranzeigen funktionieren b. Wenn der Trainingscomputer nicht richtig hochge- nicht richtig fahren werden kann oder der Trainingscomputer abstürzt und nicht reagiert, stellen Sie die Werk- a. Falls der Trainingscomputer die Geschwindigkeit seinstellungen des Trainingscomputers wieder her. WICHTIG: Dies löscht alle benutzerdefinierten oder Distanz nicht richtig registriert, ziehen Sie den Schlüssel vom Trainingscomputer ab und ZIEHEN Einstellungen, die Sie am Trainingscomputer...
- Seite 31 FEHLER: Der Trainingscomputer bleibt nicht in der c. Ihr Laufbandgerät ist mit einem Laufband ausge- gewünschten Position stattet, das mit einem Hochleistungsschmiermittel versehen ist. WICHTIG: Sprühen Sie das Lauf- band oder die Laufplattform niemals mit Silikon a. Falls der Trainingscomputer nicht in der gewünsch- oder anderen Substanzen ein, es sei denn, ein ten Position bleibt, weil er zu locker ist, verwenden Sie einen Innensechskantschlüssel, um den...
- Seite 32 FEHLER: Das Laufband rutscht, wenn man darauf geht a. Ziehen Sie zuerst den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL HERAUS. Drehen Sie beide Spannwalzenschrauben mithilfe des Innensechskantschlüssels um eine 1/4-Drehung im Uhrzeigersinn. Das Laufband ist dann richtig straff gezogen, wenn Sie es auf beiden Seiten 5 bis 7 cm von der Laufplattform anheben können.
-
Seite 33: Trainingsrichtlinien
TRAININGSRICHTLINIEN Aerobes Training – Ist es Ihr Ziel, Ihr Herz-Kreis- WARNUNG: lauf-System zu stärken, dann müssen Sie aerobes Bevor Sie mit Training betreiben. Diese Aktivität verbraucht über einen diesem oder irgendeinem anderen Trainings- längeren Zeitraum große Mengen von Sauerstoff. Für programm beginnen, konsultieren Sie Ihren aerobes Training passen Sie die Intensität Ihres Trainings Arzt. -
Seite 34: Teileliste
TEILELISTE Modell-Nr. NTL19221-INT.0 R0421A Anz. Beschreibung Anz. Beschreibung 5/16" x 3/4" Schraube Band 5/16" x 2" Schraube Antriebsmotor 5/16" x 1 3/4" Bolzen Motorriemen 5/16" x 2 1/4" Bolzen Lagerungssperre #8 x 3/4" Schraube Rechte Rahmenabdeckung #10 x 3/4" Schraube Dämpfungsplatte... - Seite 35 Anz. Beschreibung Anz. Beschreibung Rechte Ablage Dämpfungsrad Haubenverzierung Flache 3/8" Unterlegscheibe Haubengitter 1/4" x 1/2" Schraube Schlüssel/Clip 1/4" x 1 1/2" Bolzen Computerrahmenkappe Kabelbinder Computerrahmen #8 x 3/4" Scheibenkopfschraube Kabelbinder Neigungssteuerungshalterung Dämpfungsstab Abstandsbolzen Arretierungsquerstange Neigungsmotorsteuerung Stromzufuhrhalterung Klemme 3/8" Anlaufscheibe Magnet Basispolster Reedschalter Griffkappe...
-
Seite 36: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. NTL19221-INT.0 R0421A... - Seite 37 EXPLOSIONSZEICHNUNG B Modell-Nr. NTL19221-INT.0 R0421A...
- Seite 38 EXPLOSIONSZEICHNUNG C Modell-Nr. NTL19221-INT.0 R0421A...
- Seite 39 EXPLOSIONSZEICHNUNG D Modell-Nr. NTL19221-INT.0 R0421A...
-
Seite 40: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Anleitung nach. Damit wir Ihnen behilflich sein können, halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: • die Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) •...
