RXF34/RXF36 100-H SERVICE

Luftfederkartusche 100-H Service

Hinweis!
1
Reinigen Sie alle Teile mit einem Bremsenreiniger und einem Lappen, um Schmutz,
altes Fett und Gewindedichtmittel vor dem erneuten Zusammenbau zu entfernen.
Neue O-Ringe/X-Ringe etc. mit frischem Montagefett schmieren.
Hinweis!
1
Verwenden Sie bei der Wartung der Vorderradgabel einen Schraubstock und die
entsprechenden Schaftklemmen.

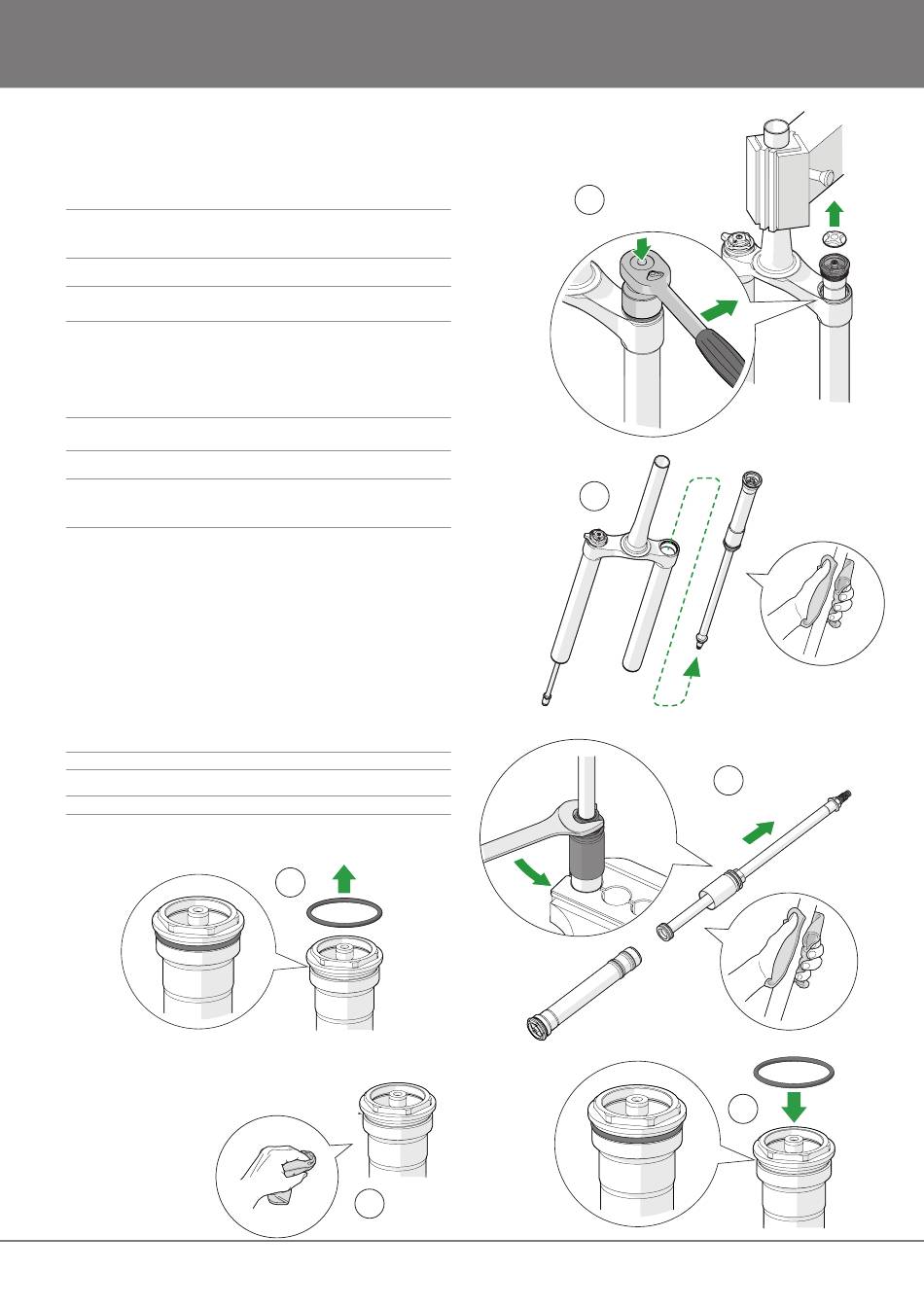

1. Entfernen Sie die goldene Kappe der Positivkammer.Verwenden
Sie einen Steckschlüssel mit einem Innensechskant von 28 mm
(18860-01) zum Lösen der Luftfeder.
✋
Achtung!
Verwenden Sie keinen Adapter zwischen Schlüssel und Buchse, da dies das Risiko
erhöht, die eloxierte Oberfläche der oberen Kappe zu beschädigen.
Hinweis!
1
Beim Entfernen der Luftfederkartusche kann es leicht zu Beschädigungen der oberen
Kappe kommen. Drücken Sie auf den Schraubenschlüssel, während Sie die obere
Kappe abschrauben.
2. Ziehen Sie die Luftfederkartusche aus dem Innenrohr.
3. Lösen Sie den Dichtkopf mit einem 19-mm-Schraubenschlüssel.
Ziehen Sie das Zylinderrohr von der Luftfeder.
4. Entfernen Sie den alten O-Ring (00576-06) von der oberen Kappe.
5. Reinigen Sie die Gewinde der oberen Kappe (Außen- und
Innengewinde) mit einem Lappen, der mit Entfettungsmittel oder
Bremsreiniger bedeckt ist. Verwenden Sie eine Bürste mit Nylonborsten,
um verbleibende Rückstände von den Gewinden zu entfernen.
Hinweis!
1
Verwenden Sie keinen Alkohol: Alkohol reagiert und verursacht Schäden an den Dichtungen.
Wichtig!
Stellen Sie sicher, dass Loctite-Reste entfernt werden.
6. Montieren Sie einen neuen O-Ring (00576-06) auf der oberen Kappe.
