3 Gerätebeschreibung
3
Gerätebeschreibung
DE
1 2
4
5
6
7

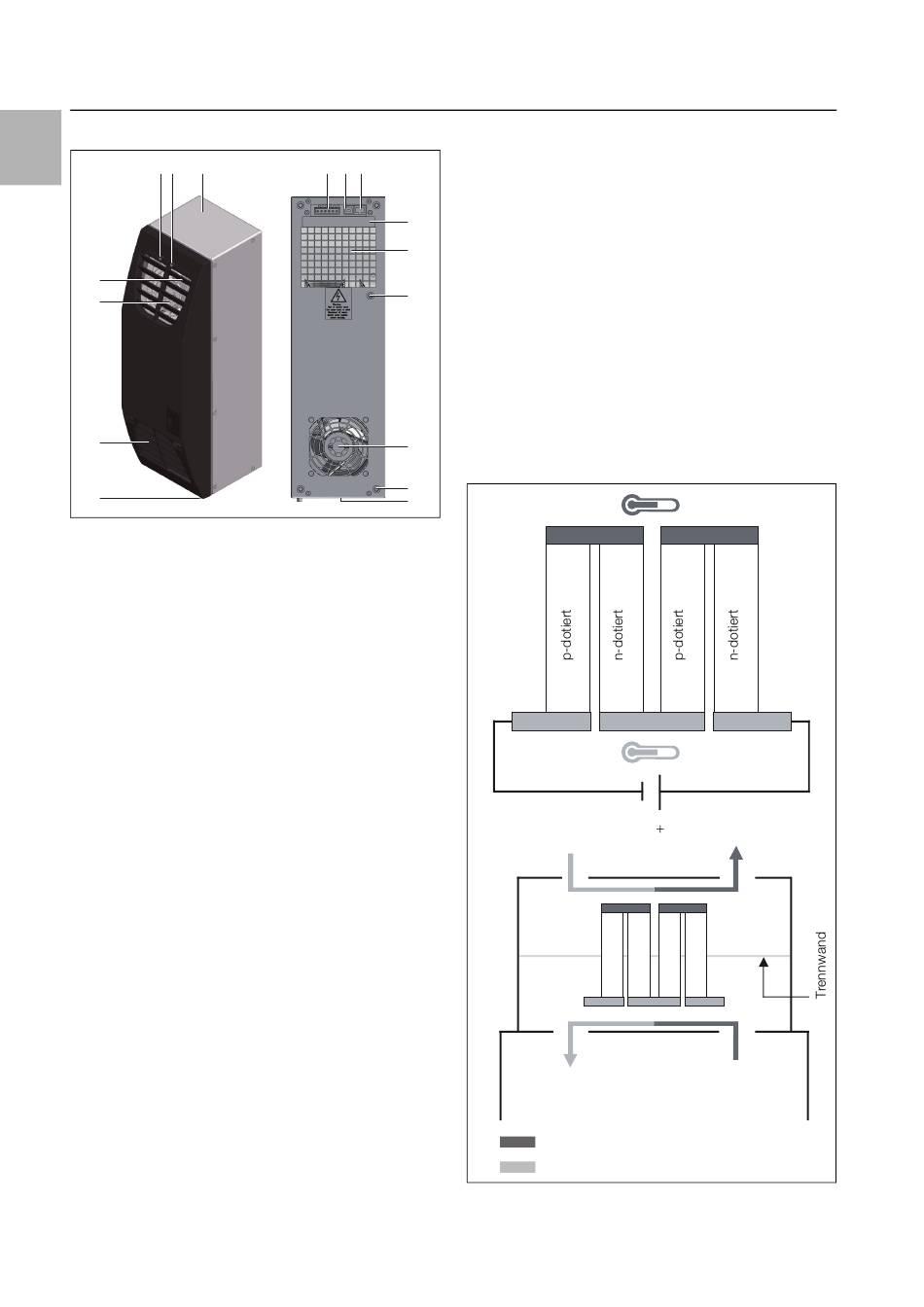

Abb. 1:
Gerätebeschreibung
Legende
1
Statusanzeige
2
Funktionsanzeige
3
Gehäuse
4
Lamellengitter
5
Luftaustrittsöffnung – Luftaußenkreislauf
6
Lufteintrittsöffnung mit Filter-Element (optional) – Luftau-
ßenkreislauf
7
Kondensatwasserablauf
8
Schnittstelle X1: Versorgungsspannung und Alarmaus-
gang
9
Schnittstelle X2: USB 2.0, Typ B
10
Schnittstelle X3: RJ 45
11
Anschlussplan
12
Lufteintrittsöffnung – Luftinnenkreislauf
13
Potenzialausgleich
14
Luftaustrittsöffnung – Luftinnenkreislauf
15
Blindmutter
16
Typenschild (auf der Geräteunterseite)
3.1
Funktionsbeschreibung
3.1.1
Funktion
Der Rittal Thermoelectric Cooler nutzt zur Kälte-/Wär-
meerzeugung den Peltier-Effekt. Dieser Effekt beruht auf
dem Prinzip, dass ein elektrischer Gleichstrom, der
durch einen Leiterkreis aus zwei verschiedenen Metallen
fließt, zu einer Abkühlung der einen und zu einer Erwär-
mung der anderen Kontaktstelle führt. Eine entspre-
chende Anordnung zur Kälte-/Wärmeerzeugung wird
als Peltier-Element bezeichnet.
Bei der Anwendung des Peltier-Effekts zur Schalt-
schrank-Klimatisierung wird jeweils ein Luftstrom über
die oberen und unteren Verbindungsstellen geleitet.
Wärmeenergie wird dabei aus dem Luftstrom an das
Peltier-Element abgegeben oder aufgenommen.
8
3
8
9
10
Der Luftstrom, der Wärmeenergie an das Element ab-
gibt, wird als Kühlluftstrom in den Schaltschrank oder
das Bediengehäuse eingeleitet.
Nach Erwärmung des Kühlluftstromes durch die aktiven
Schrankeinbauten wird dieser wieder in das Klimagerät
11
eingebracht und zur erneuten Kühlung über die „kalte"
Seite des Peltier-Elements geleitet. Es stellt sich somit
12
ein Luftkreislauf ein, der zu einer Entwärmung des
Schaltschrankes oder des Bediengehäuses führt.
13
Der Luftstrom, der Wärmeenergie von der „warmen"
Seite des Peltier-Elements aufnimmt, wird als Warmluft-
strom an den Luftaußenkreislauf des Klimagerätes ab-
gegeben. Damit wird letztlich die Wärme, die durch die
Einbauten im Schrank produziert wird, an die das Kli-
magerät umgebende Umgebungsluft abgeführt.
Durch eine Umkehrung der Polarität durch den Control-
ler, abhängig von den Gerätesetpoints, wird auf Heizbe-
14
trieb umgeschaltet. Dadurch wird der oben beschriebe-
ne Prozess umgekehrt.
15
16
Schaltschrank/Bediengehäuse
warmer Bereich
kalter Bereich
Abb. 2:
Peltier-Element, Peltier-Klimagerät (Kühlbetrieb)
–
Umgebung
Rittal Thermoelectric Cooler
