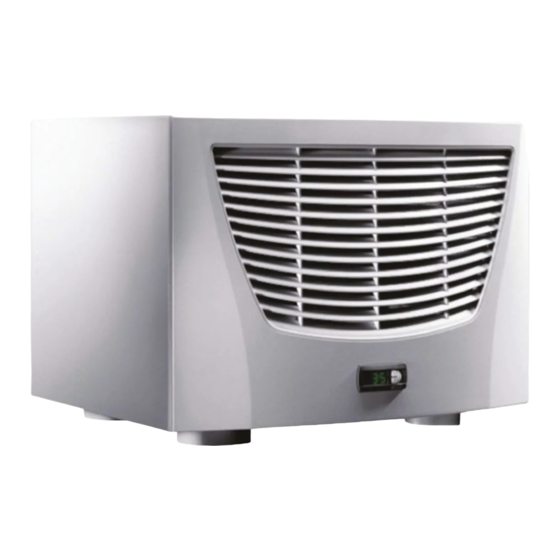

- Seite 1 Schaltschrank-Kühlgerät 3359.xxx 3384.xxx 3273.xxx 3385.xxx 3382.xxx 3386.xxx 3383.xxx 3387.xxx Montage-, Installations- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.7.2 Kühlgerät fertig montieren ........13 4.7.3 Filtermattenüberwachung einstellen ....13 Inbetriebnahme ......13 Bedienung ........14 Regelung durch e-Comfortcontroller ..14 6.1.1 Eigenschaften ............. 14 6.1.2 Eco-Mode ............14 6.1.3 Testmodus starten ..........14 6.1.4 Allgemeines zur Programmierung ......15 Rittal Schaltschrank-Kühlgerät... -
Seite 3: Hinweise Zur Dokumentation
Für die hier beschriebenen Gerätetypen existiert eine Montage-, Installations- und Bedienungsanleitung als CE-Kennzeichnung Papier- und digitales Dokument. Rittal GmbH & Co. KG bestätigt die Konformität des Für Schäden, die durch Nichtbeachtung dieser Anleitun- Kühlgeräts zur Maschinenrichtlinie 2006/42/EG und zur gen entstehen, übernehmen wir keine Haftung. Gegebe- EMV-Richtlinie 2014/30/EU. -
Seite 4: Gerätebeschreibung
14511-1-4:2013-12 vom TÜV Nord als unabhängigem 3.2.2 Regelung Prüfinstitut getestet worden. Dies bietet garantierte Si- Die Rittal Schaltschrank-Kühlgeräte sind mit einem Reg- cherheit bei der Auslegung Ihrer Klimatisierungs-Lösung ler (Controller) ausgestattet, über den sich die Funktio- und es wird gewährleistet, dass Sie die Leistung erhal- nen des Kühlgerätes einstellen lassen (Display-Anzeige... -
Seite 5: Bus-Betrieb (Nur E-Comfortcontroller)
– Parallele Gerätesteuerung (gemeinsames Ein- und schnitt 4.4 „Kondensatablauf anschließen“). Kondensat- Ausschalten der vernetzten Kühlgeräte) schläuche sind als Zubehör erhältlich (siehe auch – Parallele Türmeldung (Tür auf) Zubehör Rittal Handbuch). – Parallele Sammelstörmeldung Der Datenaustausch erfolgt über die Master-Slave-Ver- 3.2.6 Filtermatten bindung. -
Seite 6: Zusätzliche Schnittstelle X3
An den Türkontakten (Klemmen 1 und 2) – Verwendung von unzulässigen Werkzeugen. darf keine Fremdspannung angelegt wer- – Unsachgemäße Bedienung. den. – Unsachgemäße Behebung von Störungen. – Verwendung von nicht durch Rittal GmbH & Co. KG 3.2.8 Zusätzliche Schnittstelle X3 freigegebenem Zubehör. Hinweis: Lieferumfang Bei den elektrischen Signalen an der Das Gerät wird in einer Verpackungseinheit in komplett... -
Seite 7: Aufbau Der Elektronikbauteile Im Schaltschrank
Kaltluftaustrittsöffnungen verschlossen wer- den. Abb. 3: Kaltluftstrom nie auf aktive Komponenten richten Achten Sie auch besonders auf den Luftstrom der Ei- gengebläse von Elektronikeinbauten (vgl. Abb. 3). Wir bieten als Zubehör Komponenten zur gezielten Luftfüh- rung an, siehe Rittal Handbuch. Rittal Schaltschrank-Kühlgerät... -
Seite 8: Kühlgerät Montieren
Bohrschablone das Dachblech ausschnei- den. Hinweis: Wir bieten als Zubehör vorgefertigte, ver- stärkte mit Ausschnitt versehene Dachble- che passend zu Ihrem Schaltschrank an, siehe Rittal Handbuch. Abb. 7: Abdichtplatte unter den Kunststoffboden des Kühlge- rätes 4.3.1 Schaltschrank ausschneiden ... -
Seite 9: Kondensatablauf Anschließen
Befestigungs-Haltestück Beachten Sie bei der Elektroinstallation alle gültigen na- Einsteckmutter tionalen und regionalen Vorschriften sowie die Vorschrif- (siehe auch Zubehör im Rittal Handbuch) ten des zuständigen EVUs. Die Elektroinstallation darf Kondensatablauf anschließen nur durch einen Fachhandwerker durchgeführt werden, der für die Einhaltung der bestehenden Normen und Am Kühlgerät können Sie einen Kondensatablauf-... -
Seite 10: Drehstromgeräte
11 werden eingehalten, wenn die Netzimpedanz weni- – Kabel nicht parallel zu Netzleitungen verlegen ger als ca. 1,5 Ω beträgt. – Auf kurze Leitungswege achten Der Gerätebetreiber muss ggf. seine Anschlussimpe- danz vermessen oder mit dem zuständigen Energiever- Rittal Schaltschrank-Kühlgerät... -
Seite 11: Anschluss X3 Für Serielle Schnittstelle
Legende Master-Slave-Anschluss Sub-D, 9-polig Serielle Schnittstelle (Best.-Nr. 3124.200) Serielle Schnittstelle Sub-D, 9-polig Serielles Schnittstellenkabel Stecker Sub-D, 9-polig Master-Slave-Buskabel (Best.-Nr. 3124.100) Bu. Buchse Sub-D, 9-polig RTT Rittal TopTherm-Kühlgeräte Adr. Adresse Netzanschluss/Türendschalter/Alarme Adr.: 06 Adr.: 11 Adr.: 12 Adr.: 13 Adr.: 14 Adr.: 15... - Seite 12 3359.5xx/.6xx, 3382.5xx/.6xx, 3383.5xx/.6xx, 3384.5xx/.6xx, 3385.5xx/.6xx Abb. 14: Elektro-Schaltplan Nr. 1 3386.54x/.64x, 3387.54x/.64x Abb. 15: Elektro-Schaltplan Nr. 3 Legende Hinweis: Hauptanschlussklemmleiste Technische Daten siehe Typenschild. Master-Slave-Anschluss Optionale Schnittstelle Relais Sammelstörung 1 Relais Sammelstörung 2 Door Türendschalter (ohne Türendschalter: Klemme 1, 2 offen) Rittal Schaltschrank-Kühlgerät...
-
Seite 13: Montage Fertigstellen
B. Solltemperatureinstellung oder Ver- plays an. gabe der Netzwerkkennung usw. (siehe Abschnitt 6 Setzen Sie die Lamellengitter vorne auf das Gerät und „Bedienung“). drücken Sie sie fest, bis sie hörbar einrasten. Abb. 16: Display verbinden und Lamellengitter aufsetzen Rittal Schaltschrank-Kühlgerät... -
Seite 14: Bedienung
Tasten 1 – 3 (Abb. 17) vor. Die Parameter dazu erschei- nen ebenfalls in der Anzeige. Abb. 17: e-Comfortcontroller 6.1.2 Eco-Mode Legende Alle Rittal TopTherm Kühlgeräte mit e-Comfortcontroller Programmiertaste, zugleich Anzeige der eingestellten ab Firmware 3.2 besitzen den energiesparenden Eco- Temperatureinheit (Grad Celsius) Mode, der im Auslieferzustand aktiviert ist. Set-Taste Der Eco-Mode dient zur Energieeinsparung des Kühlge-... -
Seite 15: Allgemeines Zur Programmierung
(siehe Tabellen 3 und 4). Drücken Sie die Taste 2 („Set“), um den angezeigten Parameter zum Ändern auszuwählen. Der aktuelle Wert dieses Parameters wird angezeigt. Drücken Sie eine der Programmiertasten (°C) bzw. (°F). Rittal Schaltschrank-Kühlgerät... -
Seite 16: Veränderbare Parameter
Eco-Mode AUS: 0 / Eco-Mode EIN: 1 Änderung des Au- Der Parameter ermöglicht die Änderung des Au- torisierungs- torisierungscodes von „22“ (Werkseinstellung). codes Der neue Code ergibt sich aus der Summe von 22 + PSO. Tab. 3: Veränderbare Parameter Rittal Schaltschrank-Kühlgerät... -
Seite 17: Programmierung Übersicht
6 Bedienung 6.1.6 Programmierung Übersicht Abb. 19: Programmierung Übersicht Rittal Schaltschrank-Kühlgerät... -
Seite 18: Systemmeldungen Zur Auswertung Definieren
Diag II Software vorgenommen werden. Die Definition NO bezieht sich auf den spannungs-losen Zustand. Sobald Spannung am Kühlgerät anliegt, ziehen die beiden Störmelderelais (Relais 1 und 2) an. Dies ist der normale Betriebszustand des Kühlgerätes. Sobald eine Systemmeldung auftritt oder die Span- Rittal Schaltschrank-Kühlgerät... -
Seite 19: Master-Slave-Kennung Einstellen
(z. B. Raum heizen oder belüften) bis +60°C) Vereisungsgefahr Betriebsmäßige Anzeige bei Verei- Sollwert für Schrankinnentemperatur höher sungsgefahr. einstellen. Verdampferventilator kontrollieren, Evtl. Verdampferventilator mechanisch ggf. freisetzen oder austauschen. blockiert, defekt oder Kaltluftaustritt verbaut. Tab. 5: Störungsbeseitigung beim e-Comfortcontroller Rittal Schaltschrank-Kühlgerät... - Seite 20 Software): mit Code 22 in die Programmierebene gehen; Taste 1 drücken und mit „Set“ bestätigen, bis „Acc“ erscheint. Nun Gerät vom Netz trennen und erneut anschließen. LAN/Master-Slave Master und Slave nicht verbunden Einstellung bzw. Kabel überprüfen Tab. 5: Störungsbeseitigung beim e-Comfortcontroller Rittal Schaltschrank-Kühlgerät...
-
Seite 21: E-Comfortcontroller Zurücksetzen (Reset)
Druckluft gereinigt werden. Hartnäckiger, ölgetränkter Abb. 21: Netzstecker ziehen Schmutz kann mit nicht brennbarem Reiniger, z. B. Kalt- reiniger, entfernt werden. Wartungsintervall: 2.000 Betriebsstunden. Je nach Ver- schmutzungsgrad der Umgebungsluft reduziert sich das Wartungsintervall entsprechend der Intensität der Luft- belastung. Rittal Schaltschrank-Kühlgerät... - Seite 22 7 Inspektion und Wartung Abb. 22: Lamellengitter abnehmen Abb. 25: Erdungskabel abziehen Abb. 26: Befestigungsschrauben der Haube entfernen (vier Abb. 23: Lamellengitter entfernen Schrauben lösen) Abb. 24: Stecker vom Display abziehen Abb. 27: Haube abnehmen Rittal Schaltschrank-Kühlgerät...
-
Seite 23: Lagerung Und Entsorgung
Während der Lagerung muss das Kühlgerät aufrecht stehen. Abb. 29: Kühlgerät ohne Haube (Rückansicht) Der geschlossene Kältekreislauf enthält Kältemittel und Öl, die zum Schutz der Umwelt fachgerecht entsorgt werden müssen. Die Entsorgung kann im Rittal Werk durchgeführt werden. Sprechen Sie uns an. Technische Details Technische Daten Abb. - Seite 24 +20…+55 Geräuschpegel dB (A) Schutzart nach IEC 60 529 – Innenkreislauf – IP 54 – Außenkreislauf – IP 34 UL-Typerating – Abmessungen (B x H x T) 597 x 417 x 380 597 x 417 x 475 Gewicht Rittal Schaltschrank-Kühlgerät...
- Seite 25 Betriebstemperaturbereich °C +10…+55 Einstellbereich °C +20…+55 Geräuschpegel dB (A) Schutzart nach IEC 60 529 – Innenkreislauf – IP 54 – Außenkreislauf – IP 34 UL-Typerating – Abmessungen (B x H x T) 597 x 417 x 475 Gewicht Rittal Schaltschrank-Kühlgerät...
-
Seite 26: Kennlinienfelder
Schutzart nach IEC 60 529 – Innenkreislauf – IP 54 – Außenkreislauf – IP 34 UL-Typerating – Abmessungen (B x H x T) 796 x 470 x 580 Gewicht Kennlinienfelder Die Leistungskennlinien finden Sie auf der Rittal Homepage: http://www.rittal.com/imf/none/3_4910/Rittal_3359500_Kennlinienfelder_3_4910 Rittal Schaltschrank-Kühlgerät... -
Seite 27: Ersatzteilverzeichnis
10 Ersatzteilverzeichnis Ersatzteilverzeichnis 3359.xxx, 3382.xxx Abb. 33: Ersatzteile 3359.xxx, 3382.xxx 3273.xxx, 3383.xxx, 3384.xxx, 3385.xxx Abb. 34: Ersatzteile 3273.xxx, 3383.xxx, 3384.xxx, 3385.xxx Rittal Schaltschrank-Kühlgerät... - Seite 28 101 Kondensatverdunster 102 Feinsicherung Kondensatverdunster (T4A; 6,3 x 32 mm) Hinweis: Außer der Ersatzteil-Nummer geben Sie bei der Bestellung von Ersatzteilen bitte unbe- dingt an: – Gerätetyp – Fabrikationsnummer – Herstellungsdatum Sie finden diese Angaben auf dem Typen- schild. Rittal Schaltschrank-Kühlgerät...
-
Seite 29: Anhang
11 Anhang Anhang 11.1 Ausschnitts- und Bohrungsmaße 11.1.1 Maße für Aufbau Ø 80 Abb. 36: 3359.xxx, 3382.xxx Aufbau Ø 100 Abb. 37: 3273.xxx, 3383.xxx, 3384.xxx, 3385.xxx Aufbau Ø 150 Ø 150 Abb. 38: 3386.xxx, 3387.xxx Aufbau Rittal Schaltschrank-Kühlgerät... -
Seite 30: Elektro-Schaltplan
NTC A yellow Level green Term Abb. 39: Elektro-Schaltplan Nr. 1 3383.5xx/.6xx, 3384.5xx/.6xx, 3385.5xx/.6xx Mains NTC I red Serial NTC E blue Power NTC C white NTC A yellow Level green Term C1.1 C1.2 Abb. 40: Elektro-Schaltplan Nr. 2 Rittal Schaltschrank-Kühlgerät... - Seite 31 Betriebskondensator (3385.xxx) C1.2 Anlaufkondensator (3385.xxx) Kondensatverdunster -Druckwächter Thermokontakt Verdichter F11/F12 Feinsicherung Kondensatverdunstung Relais Sammelstörung 1 Relais Sammelstörung 2 Verdichter Verflüssigerventilator Verflüssigerventilator (optional) (3383.xxx bis 3387.xxx) Verdampferventilator Türendschalter (ohne Türendschalter: Klemme 1, 2 offen) Trafo (optional) Hauptanschlussklemmleiste Master-Slave-Anschluss Optionale Schnittstelle Rittal Schaltschrank-Kühlgerät...
