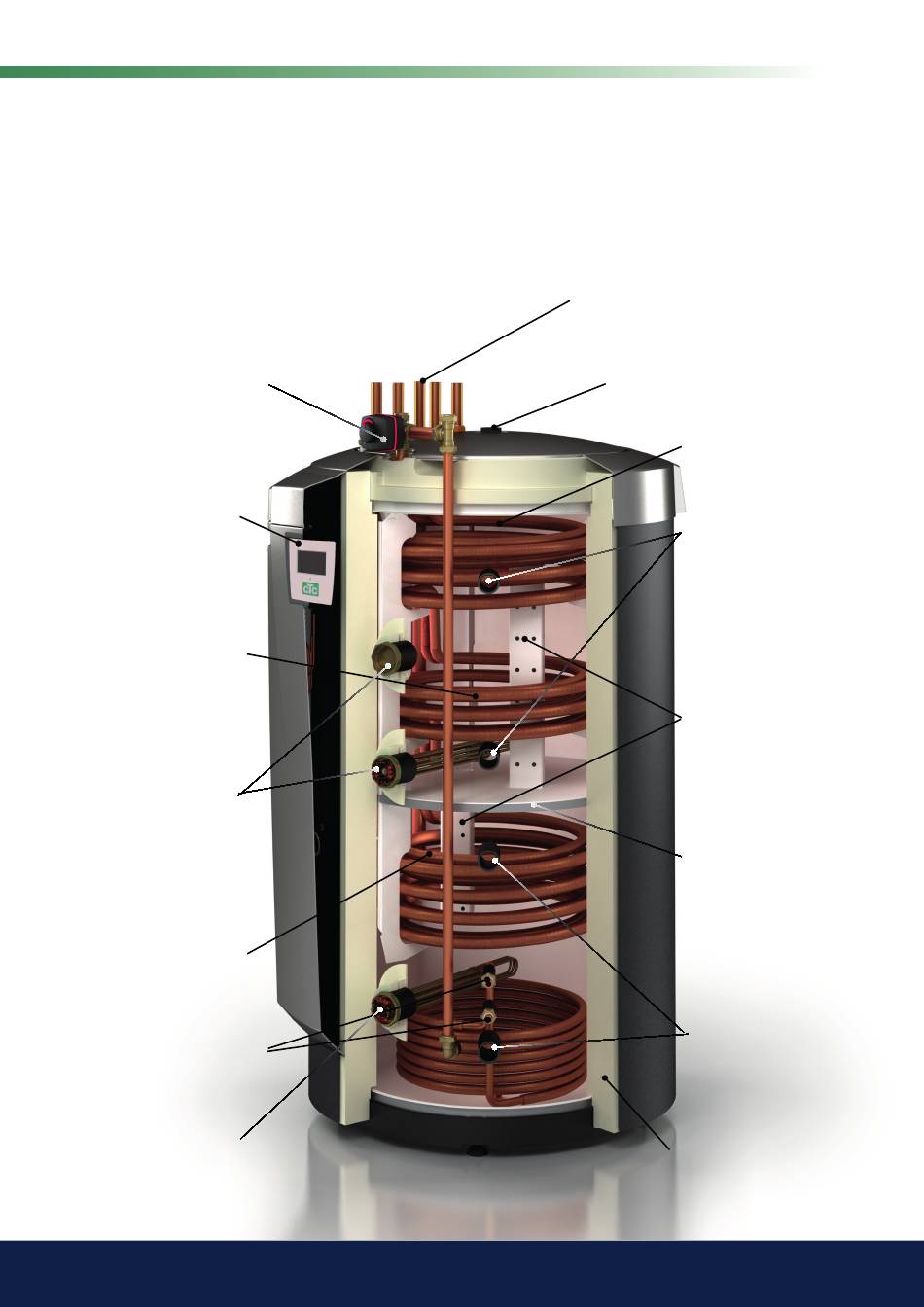

Aufbau CTC EcoZenith i555 Pro
Dieses Kapitel erläutert die Hauptbauteile des CTC EcoZenith und beschreibt die Untersysteme, die in verschiedenen
Konfi gurationen Bestandteil des Hauptsystems sind. Weitere Informationen über die verschiedenen Konfi gurationen des
EcoZenith sind dem Kapitel „Rohrverbindungen" zu entnehmen.
1.1
Hauptkomponenten
Bivalentes Mischventil
Das Mischventil sorgt dafür, dass
die Heizanlage konstant mit einer
gleichmäßigen Temperatur versorgt
wird. Das Ventil hat zwei Einlässe
und entnimmt das Warmwasser
für die Radiatoren in erster Linie
dem über die Solaranlage und die
Wärmepumpe erhitzten unteren Teil
des Speichers.
Steuersystem
Der EcoZenith ist mit einem
intelligenten Steuersystem
ausgestattet, das alle Teile
des Heizkreises steuert und
überwacht. Es sorgt dafür, dass
die Erzeugung von Heizwärme
und Warmwasser stets so
wirtschaftliche wie möglich erfolgt.
Wellrohrheizschlange für WW
Der EcoZenith ist mit einer
großzügig dimensionierten
Kupferwellrohrheizschlange
ausgestattet und enthält keinen
Warmwasserbereiter, der rosten
kann. Die Temperatur kann niedrig
gehalten werden, ohne dass
Legionellengefahr besteht.
Elektrische Heizungen im
oberen Speicher
Eingebaute obere elektrische
Heizpatrone Beim Anschluss
an eine Wärmepumpe fungiert
die elektrische Heizpatrone als
zusätzliches Aufheizsystem für
Spitzentemperaturen.
Die obere elektrische Heizung ist
eine optionale Zusatzausstattung.
Unterer Speicher
Im unteren Speicher wird WW
in der Heizschlange durch
mit Solarenergie oder die
Wärmepumpe erwärmtes Wasser
vorgeheizt.
Anschlüsse Solarheizschlange
Die großzügig dimensionierte 10
m lange Wellrohrheizschlange
kann direkt an die Solarkollekto-
ren angeschlossen werden.
Elektro-Einsatz
Eingebaute untere elektrische
Heizpatrone
Frischwasseranschlüsse
Hier wird die Trinkwasserversorgung
des Hauses angeschlossen. Das
Kaltwasser wird in den unteren Teil
der Heizschlange eingespeist und
vorgeheizt.
Oberer Anschluss
Hier kann ein Expansionsgefäß
und/oder Sicherheitsventil
angeschlossen werden.
Oberer Speicher
Im oberen Teil des Speichers wird
das warme Wasser in der Heiz-
schlange bis zur gewünschten
Temperatur aufgewärmt.
Anschlüsse oberer Speicher
Der obere Speicher (Spitzentem-
peraturteil) zur Nacherwärmung auf
hohe Temperaturen kann von einer
Wärmepumpe mit Wärmeenergie
versorgt und an Wärmequellen wie
Strom-, Gas-, Öl- und Pelletheizkessel
angeschlossen werden. Die Wärme-
energie von einem Holzheizkessel wird
ebenfalls hier eingespeist. Die Verbin-
dungen sind symmetrisch an beiden
Seiten das Speichers angebracht.
Wärmeverteilungsrohre
Die Wärmeverteilungsrohre sorgen
dafür, dass die Wärmeenergie der
Solarheizschlange in den oberen
Speicher gelangt und dass abgekühltes
Wasser, zum Beispiel nach dem
Ablassen von Warmwasser, in den
unteren Teil des Speichers geleitet wird,
wo es durch Solarenergie oder eine
Wärmepumpe wieder erwärmt wird.
Isolierter Tankteiler
Zwischen dem unteren und oberen
Speicher sitzt eine Dämmschicht. So
kann im oberen Speicher eine hohe
Temperatur gehalten werden, die für
eine hohe Warmwasserkapazität wich-
tig ist, während im unteren Speicher
niedrigere Temperaturen herrschen, die
einen wirtschaftlichen Betrieb gewähr-
leisten.
Anschlüsse unterer Speicher
Die Wärmepumpe und die
Solaranlage sind am unteren Speicher
angeschlossen. Hier werden Wasser,
das im Holzheizkessel erhitzt werden
soll, und Wärme, die im Pufferspeicher
gespeichert werden soll, entnommen.
Die Anschlüsse sind symmetrisch an
beiden Seiten des Tanks angeordnet.
Isolierung
Um Wärmeenergieverluste zu
minimieren, ist der Speicher mit
90 mm starkem, formgegossenem
Polyurethanschaum gedämmt.
