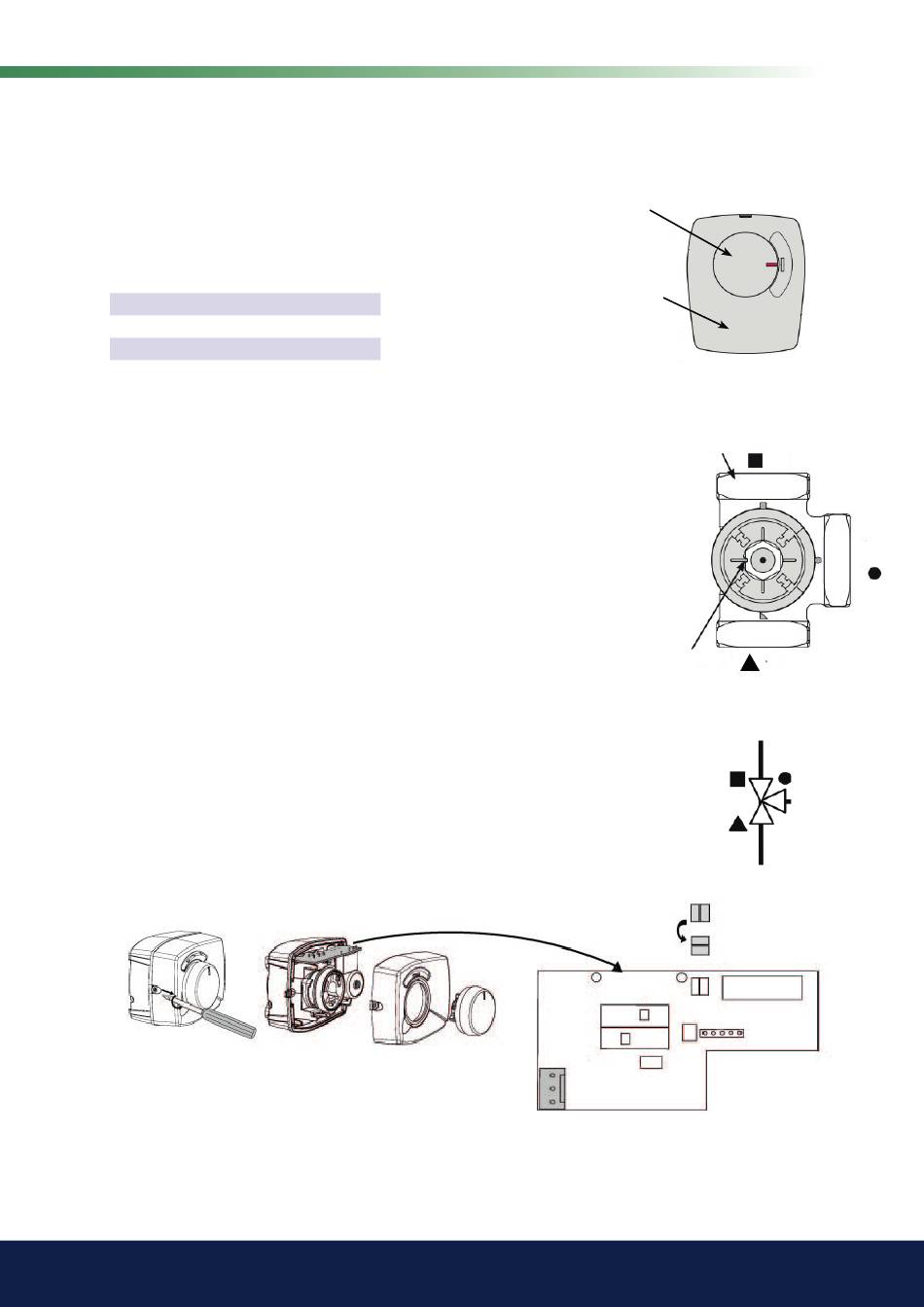

(Y40) 3-Wege-Ventil externer Pufferspeicher
230 V 1N~
2,5 m Kabel 1,5 mm²
Das 3-Wege-Ventil wird an die folgenden Reihenklemmen angeschlossen:
(Y40) 3-Wege-Ventil, Erweiterungsplatine X6:
(Y40) 3-Wege-Ventil, Laden/Leeren des Pufferspeichers
Relaisausgang (schwarz):
Phase (braun):
Nullleiter (blau):
Die Funktion durch Testlauf des 3-Wege-Ventils im Menü „Fachmann/
Service/Funktionstest" des Steuersystems überprüfen.
In der ABWÄRTS-Stellung im Funktionsmenü muss der Anschluss ▲ offen
sein (den Knopf am Motor im Uhrzeigersinn drehen). Auf der AUFWÄRTS-
Stellung im Funktionsmenü muss der Anschluss ■ offen sein (den Knopf am
Motor im Gegenuhrzeigersinn drehen).
Der Motor wird mit einer Schraube am 3-Wege-Ventil befestigt. Zum Ausbau
des Motors den Knopf abziehen, die Schraube herausdrehen und den Motor
abnehmen.
Drehen Sie zur Vermeidung von Fehlern den Stellantrieb und das 3-Wege-
Ventil in die Ausgangsstellung, siehe Abbildungen. Ziehen Sie den Knopf am
Stellantrieb heraus und drehen Sie ihn in Mittelstellung.
Der Anschluss ● sollte vollständig offen sein, während die Anschlüsse ■ und
▲ teilweise geöffnet sein sollten. Stellen Sie sicher, dass der Schlitz in der
weißen Wellenkupplung die dargestellte Stellung einnimmt, siehe Abbildung.
3-Wege-Ventil und Stellantrieb können dann gemäß Abbildung eingebaut
oder in 90-Grad-Schritten zueinander gedreht werden.
Wenn die Anschlüsse ▲ und ■ während der Hydraulikverbindung
verschoben wurden, kann der Motor zur Änderung der Drehrichtung neu
angeschlossen werden. Dies wird mit zwei Steckbrücken im Motor erreicht.
HINWEIS: Die Drehrichtung kann durch Vertauschen des schwarzen
und braunen Kabels nicht verändert werden.
X6 Pol 4
X6 Pol 5
X6 Pol 7
Drehknopf
Stellantrieb
Ventil
Nut in Wellenkupplung
