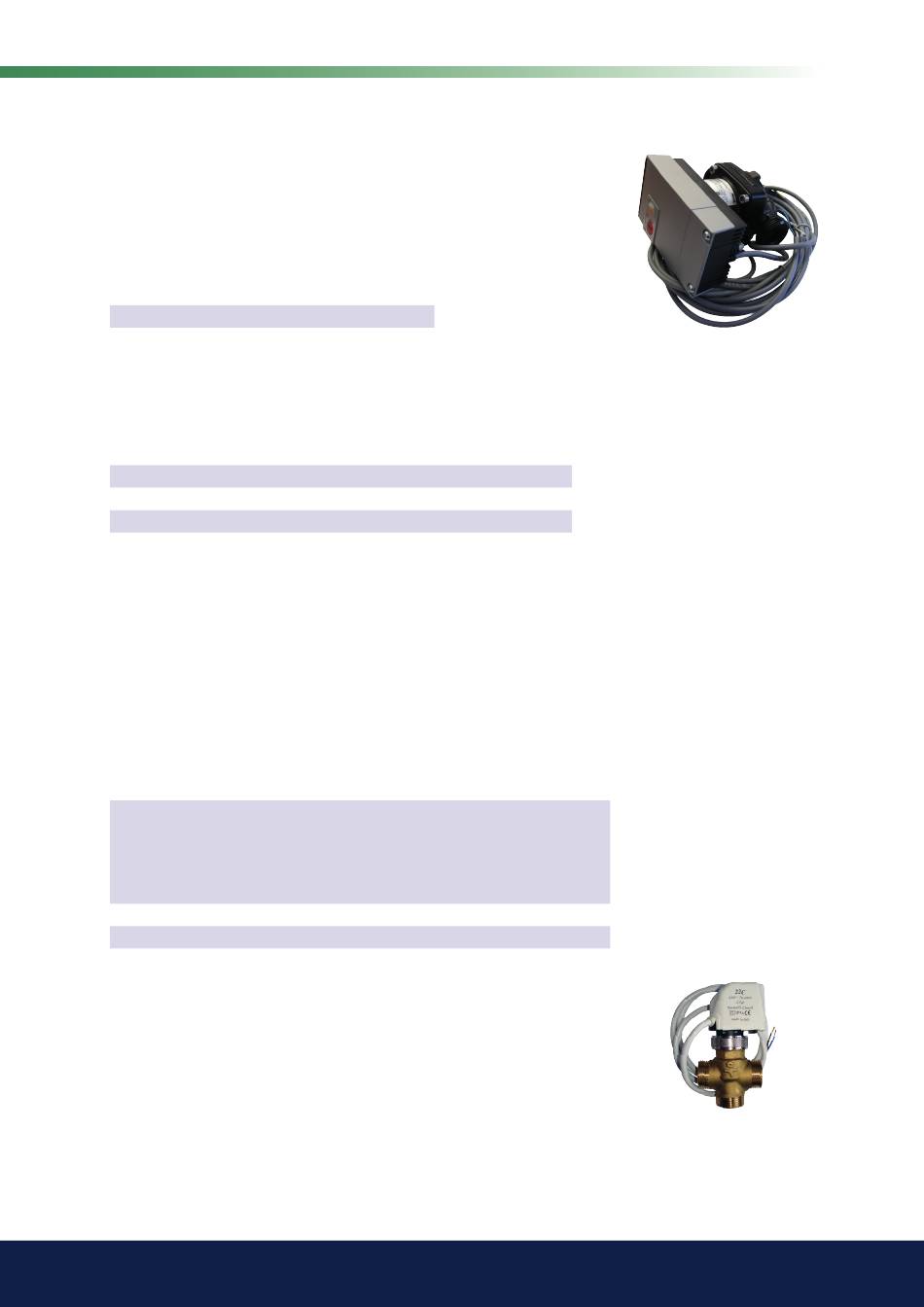

(G32) Umwälzpumpe, Plattenwärmeaustauscher -
Solarwärme, Wilo Stratos Para
230 V 1 N~
Die Wärmetauscherpumpe wird an die folgenden Reihenklemmen
angeschlossen:
(G32) Pumpe, Erweiterungsplatine X5:
Beachten Sie die Farben der Kabel!
PWM+:
Weiß
GND:
braun
Überprüfen Sie die Funktion durch probeweisen Betrieb der Pumpe im Menü
„Fachmann/Service/Funktionstest" des Steuersystems.
Solar-Aufladung Erdwärme, Ladepumpe (G31)
230 V 1 N~
Phase:
Null:
Erdung
Pol 8 wird an einen externen Anschlusskasten angeschlossen, der das
Solar-3-Wege-Ventil (Y31) und die Pumpe für die Energierückführung in die
Erdwärmebohrung (G31) mit Spannung versorgt. Siehe Schaltplan.
Überprüfen Sie die Funktion durch Testbetrieb der Pumpe im Menü
„Fachmann/Service/Funktionstest" des Steuersystems.
Solar-Aufladung Erdwärme, 3-Wege-Ventil Solar (Y31)
230 V 1N~
Hinweis! Die Netzphase muss an L (Pol 9) angeschlossen werden, siehe
Schaltplan.
Das 3-Wege-Ventil wird an die folgenden Reihenklemmen angeschlossen:
(Y31) 3-Wege-Ventil, Erweiterungsplatine X6:
Relaisausgang
Offen zur
8 A:
Erdwärmebohrung
Phase:
Offener Speicher
Null:
Ventil 582581001 (siehe Abb.) darf nur an den Relaisausgang, X6-Pol 8 und
neutral, X6-Pol 11, angeschlossen werden.
Pol 8 wird an einen externen Anschlusskasten angeschlossen, der das
Solar-3-Wege-Ventil (Y31) und die Pumpe für die Energierückführung in die
Erdwärmebohrung (G31) mit Spannung versorgt. Siehe Schaltplan.
Überprüfen Sie die Funktion durch Testlauf des Ventils im Menü „Fachmann/
Service/Funktionstest" des Steuersystems.
X5 Pol 3
X5 Pol 4
X6 Pol 8
X6 Pol 11
X6 Pol 10
X6 Pol 8
dient auch zur Regelung
der Ladepumpe –
Energierückführung
Erdwärmebohrung
(G31).
X6 Pol 9
X6 Pol 11
582581001 22 3/4"
CTC EcoZenith i555 Pro
141
