15. Elektroinstallation
In diesem Kapitel wird beschrieben, wie die zahlreichen elektrischen Komponenten den
schematischen Darstellungen und Schaltplänen entsprechend angeschlossen werden.
Die Installation und das Anschließen des EcoZenith müssen von einem autorisierten
Elektriker durchgeführt werden. Die Verkabelung muss gemäß den gültigen Vorgaben
vorgenommen werden. Der EcoZenith wurde werkseitig auf eine Leistung von (3 + 6) +
(3 + 6) kW eingestellt.
Eine zusätzliche 9 kW-Heizpatrone ist als Zubehör verfügbar. Die elektrischen
Anschlüsse befi nden sich hinter der Frontplatte der Wärmepumpe. Lösen Sie die
Schrauben an der Vorderseite (4 Schrauben), öffnen und bewegen Sie die Vorderseite
zur Seite (trennen Sie alle Netzwerkkabel auf dem vorderen Display für einen einfacheren
Zugriff). Die Reihenklemmen und die Erdungs-, Null- und Phasenklemmen sind auf der
Relais-Leiterplatte angebracht. Die Anschlusskabel werden in die Kabelführungen an
der oberen Abdeckung des Produktes eingeführt. Sie treten in Höhe der Oberkante des
elektrischen Bedienfeldes wieder aus.
Hoch- und Kleinspannungskabel müssen voneinander getrennt werden, um
Probleme durch Störfrequenzen zu vermeiden. Dies gilt ebenso außerhalb des
Produkts.
• Starkstromleitungen müssen durch die Kabelführung in der Isolierung oben am
Gerät und auf der rechten Seite des Geräts im Raum zwischen der seitlichen
Isolierung und der oberen Isolierung (mit gestrichelten Linien markiert) geführt
werden.
• Kleinspannungskabel werden auf der linken Seite des Geräts im Raum zwischen
der seitlichen Isolierung und der oberen Isolierung geleitet (mit gepunkteten Linien
markiert).

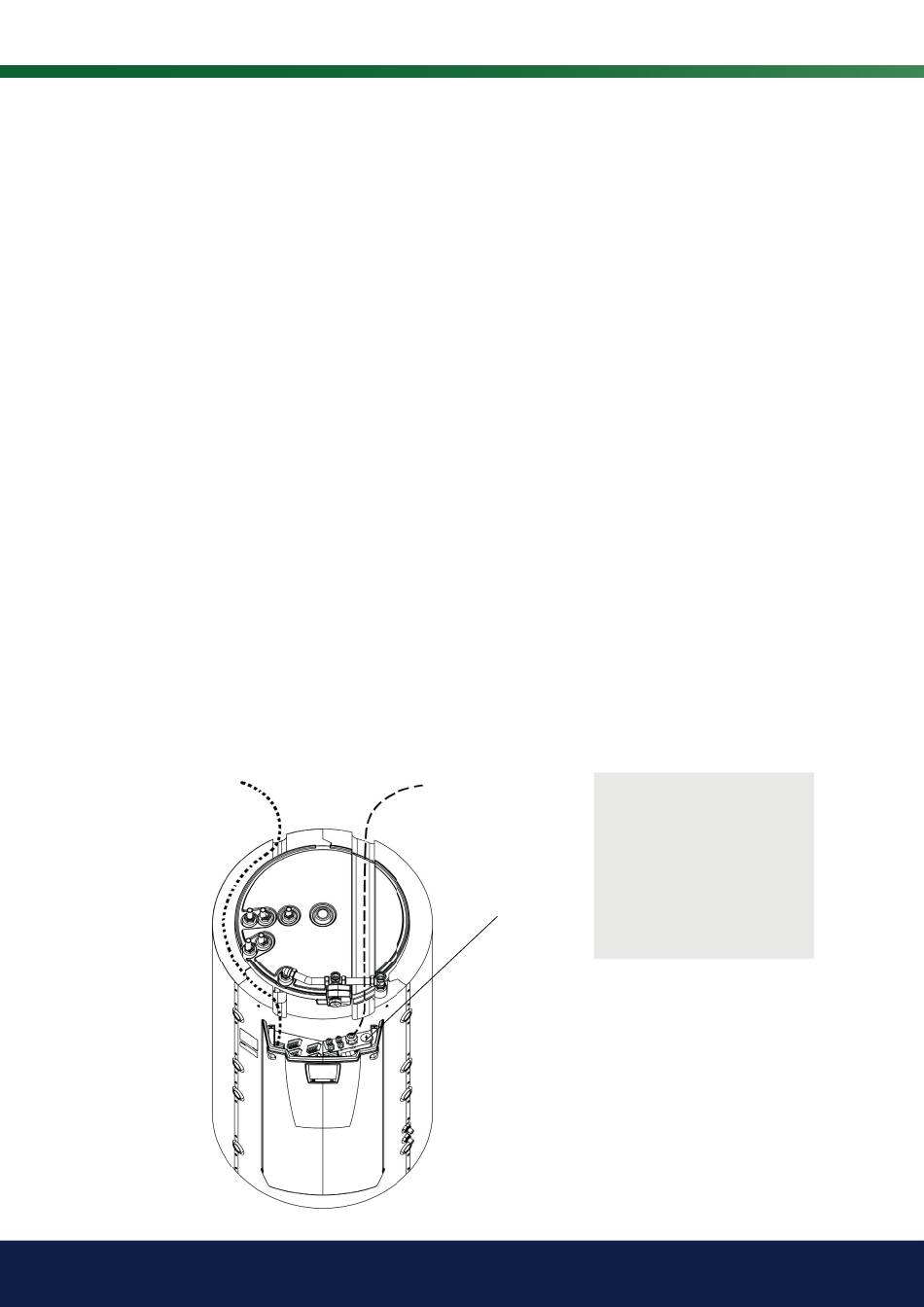

Bei größeren höheren Stromwerten und dickeren Kabeln ersetzen Sie den Blindstopfen
(siehe Zeichnung) durch die entsprechende Kabelverschraubung mit Zugentlastung.
Kleinspannung
10 V pro Fühler
134
CTC EcoZenith i555 Pro
Hochspannung
230/400 V
Niederspannung
Blindstopfen
Hoch- und
!
Kleinspannungskabel
müssen voneinander
getrennt werden,
um Probleme durch
Störfrequenzen zu
vermeiden. Dies gilt
ebenso außerhalb
des Produkts.
