14.3.1

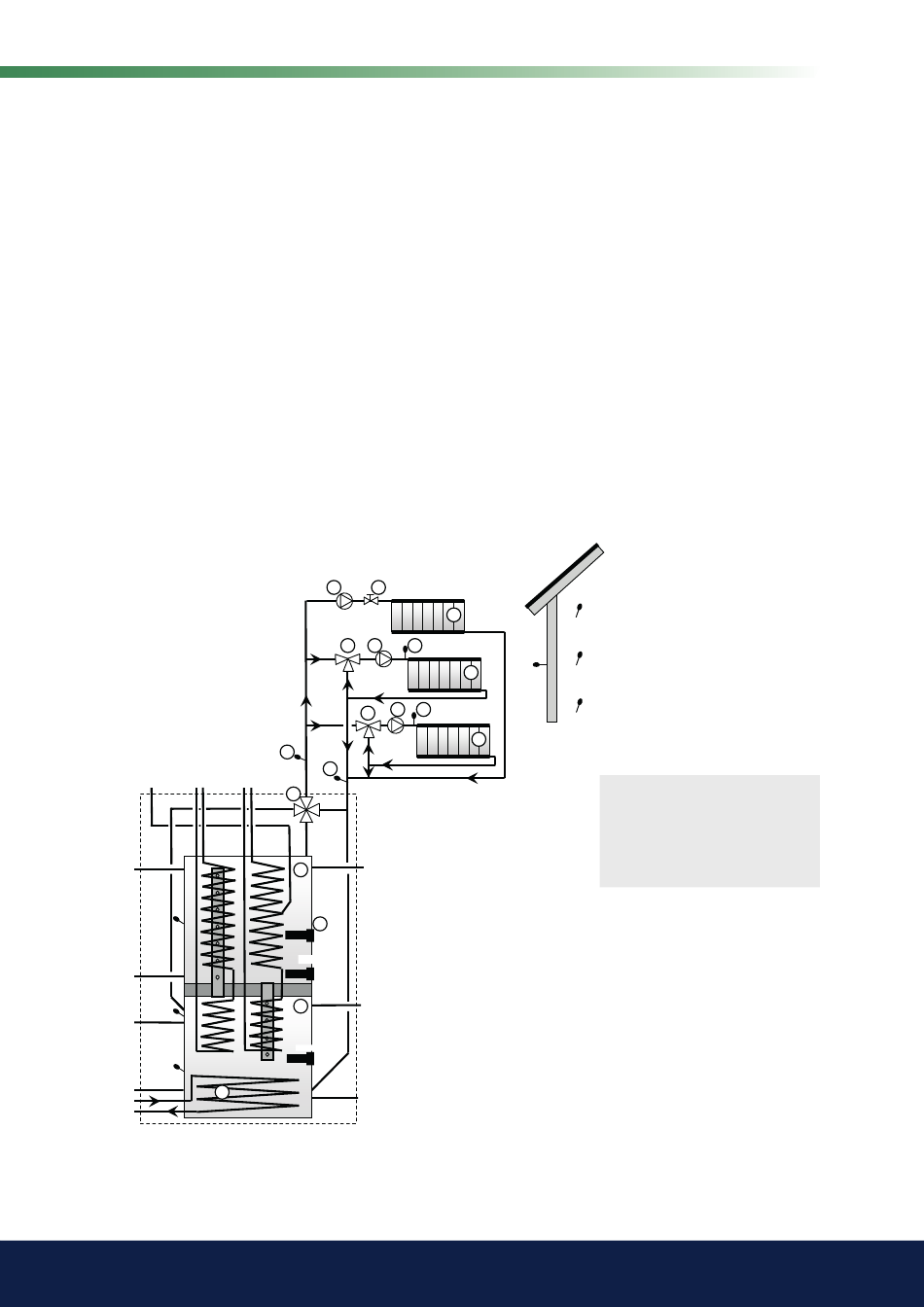

CTC EcoZenith i555 Pro - Heizsystem
Der CTC EcoZenith i555 Pro kann an drei verschiedene Radiatorsystems mit
separaten Raumsensoren angeschlossen werden.
Das Mischventil Y1 dient als Hauptmischventil und versorgt den Heizkreis 1.
Die Mischventile Y2 und Y3 für die Heizkreise 2 und 3 sind untergeordnete
Mischventile. Dies bedeutet, dass das Mischventil Y1 die Höchsttemperatur für
die Mischventile Y2 und Y3 steuert.
Damit ein oder zwei untergeordnete Mischventile (Heizkreise 2 und 3) auch
dann funktionieren, wenn Heizkreis 1 nicht in Betrieb ist, muss das Ventil 21 an
die Heizkreispumpe G1 angeschlossen sein, damit das Ventil schließt, wenn
die Heizkreispumpe für Heizsystem 1 nicht in Betrieb ist. Dies ist zum Beispiel
dann nützlich, wenn auch im Sommer eine Fußbodenheizung im Badezimmer
gewünscht ist.
Beachten Sie bitte, dass das Expansionsgefäß und das Sicherheitsventil für den
Heizkreis nicht in der schematischen Darstellung berücksichtigt sind.
Siehe auch „Heizkreis" im Kapitel „Detaillierte Menübeschreibungen" (Fachmann/
Einstellungen/Heizkreis 1-3).
B1
B5
B6
B33
11
G1
21
RAD.SYS 1
08
Y2
G2
B2
RAD.SYS 2
B3
G3
Y3
RAD.SYS 3
B7
Y1
01
E5
EL 1-3 a/b
02
E1/E4
B11
IN 1
B12
B15
IN 2
09
OUT
B13
IN 3
10
i
Ventil 21 muss
angeschlossen
sein, wenn
Heizkreis 2 oder 3
verwendet wird.
CTC EcoZenith i555 Pro
125
