CTC EcoZenith i555 Pro - Wärmepumpe
Die Wärmepumpe 1 ist an 3-Wege-Ventile angeschlossen, um zwischen
dem oberen und dem unteren Speicher wechseln zu können. Die
Wärmepumpen 2 und 3 sind direkt am unteren Speicher angeschlossen,
damit die Radiatoren versorgt werden können.

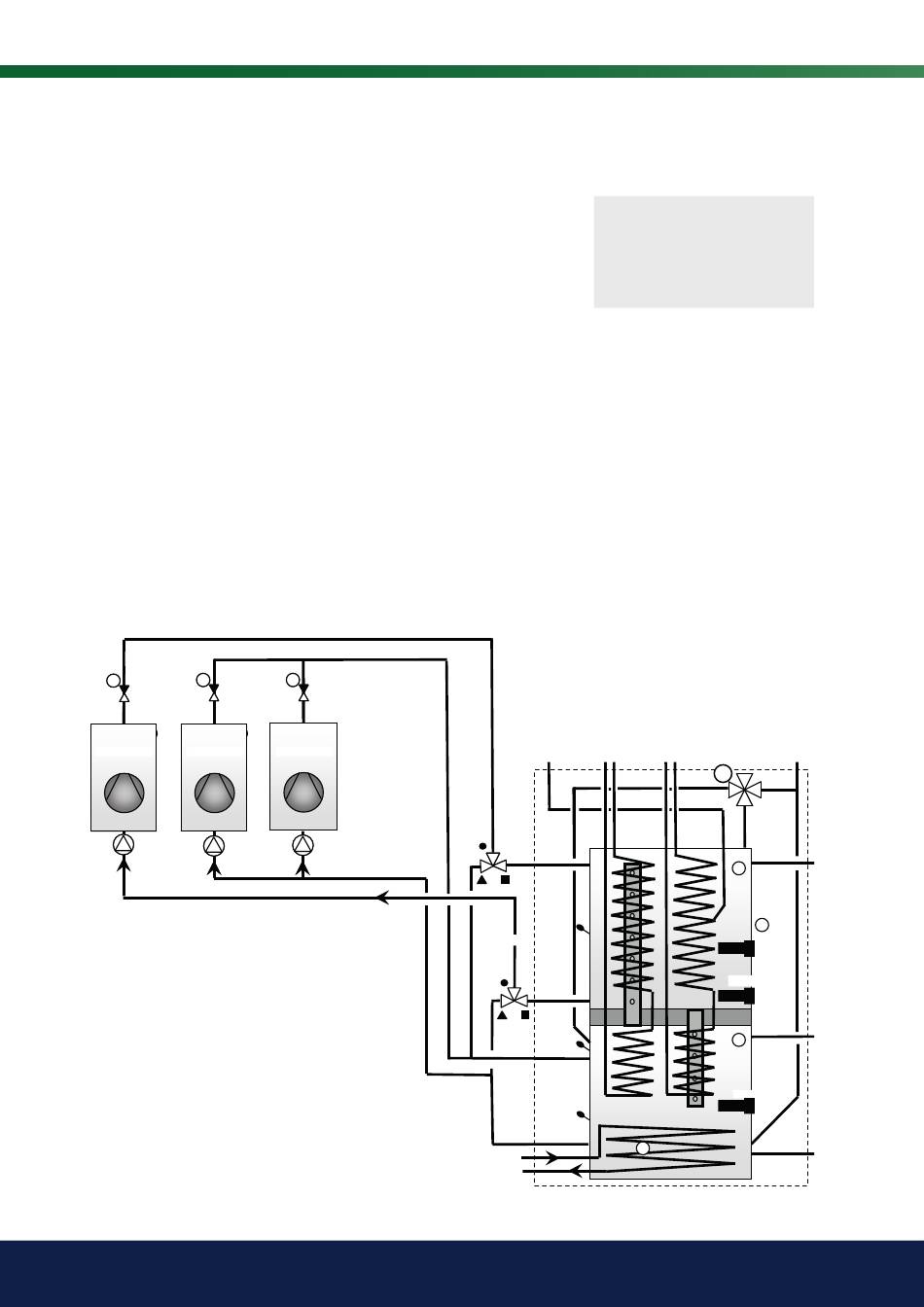

Stellen Sie sicher, dass die Anschlüsse an den 3-Wege-Ventilen (Y21) wie
in der schematischen Darstellung eingerichtet wurden. Die Anschlüsse
müssen immer mit Wärmepumpe 1 verbunden sein.
Wenn es notwendig ist, Anschlüsse auszutauschen (
zwei Überbrückungen im Stellantrieb neu angeschlossen werden. Weitere
Informationen siehe Kapitel „Elektrische Installation".
Beachten Sie, dass sich die letzte Wärmepumpe in einem Serienanschluss
in der beendeten Position befinden muss, d.h. DIP-Schalter 2 an der
letzten Wärmepumpe muss sich in der EIN-Position und die anderen
Wärmepumpen in der OFF-Position befinden. Weitere Informationen siehe
Installations- und Wartungshandbuch der jeweiligen Wärmepumpe.
Die 3-Wege-Ventile (Y21) und die Umwälzpumpen G11, G12 und G13 sind
CTC-Zubehör.
Siehe auch „Wärmepumpe" im Kapitel „Detaillierte Menübeschreibungen"
(Fachmann/Einstellungen/Wärmepumpen 1-3).
