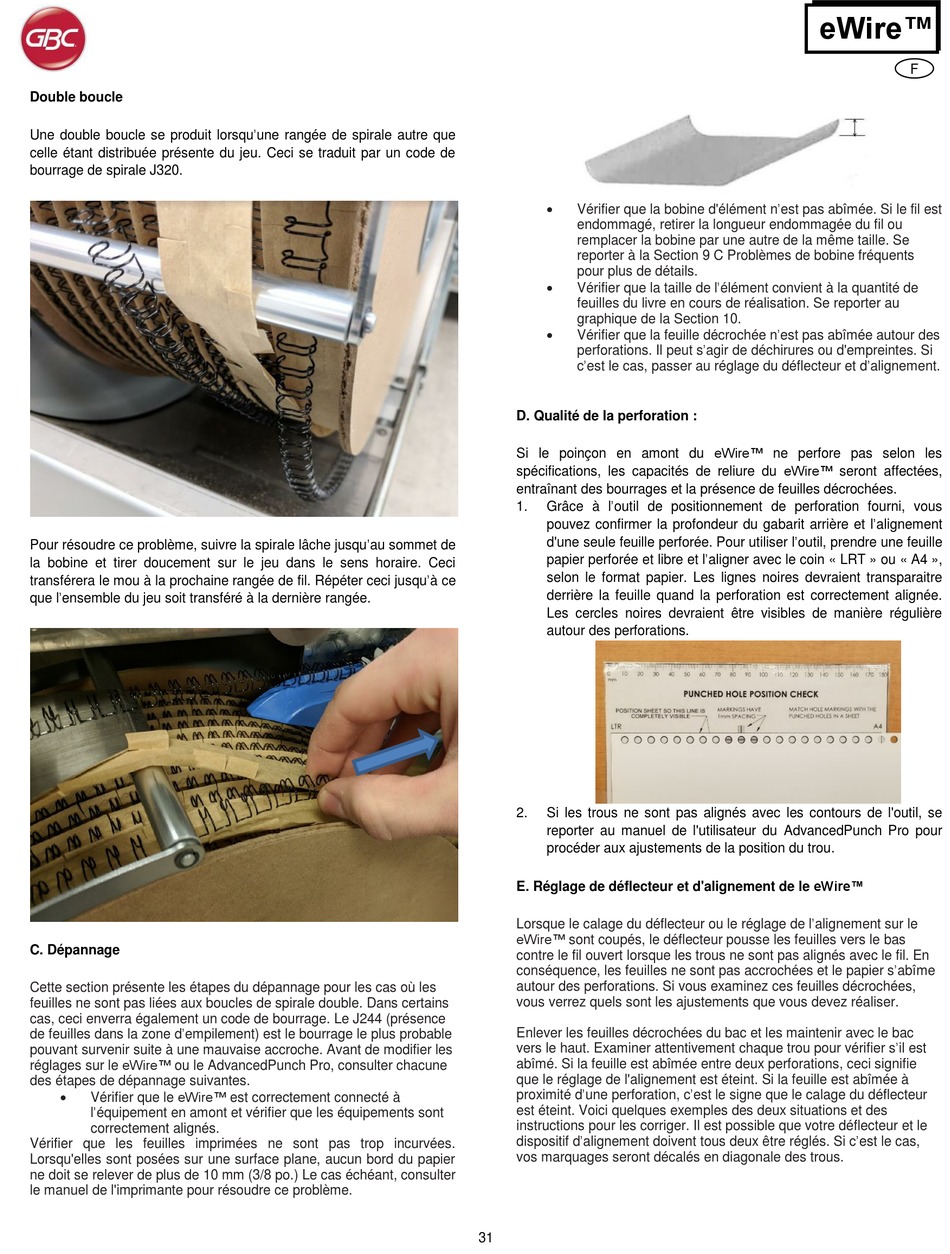

Double boucle
Une double boucle se produit lorsqu'une rangée de spirale autre que
celle étant distribuée présente du jeu. Ceci se traduit par un code de
bourrage de spirale J320.
Pour résoudre ce problème, suivre la spirale lâche jusqu'au sommet de
la bobine et tirer doucement sur le jeu dans le sens horaire. Ceci
transférera le mou à la prochaine rangée de fil. Répéter ceci jusqu'à ce
que l'ensemble du jeu soit transféré à la dernière rangée.
C. Dépannage
Cette section présente les étapes du dépannage pour les cas où les
feuilles ne sont pas liées aux boucles de spirale double. Dans certains
cas, ceci enverra également un code de bourrage. Le J244 (présence
de feuilles dans la zone d'empilement) est le bourrage le plus probable
pouvant survenir suite à une mauvaise accroche. Avant de modifier les
réglages sur le eWire™ ou le AdvancedPunch Pro, consulter chacune
des étapes de dépannage suivantes.

Vérifier que le eWire™ est correctement connecté à
l'équipement en amont et vérifier que les équipements sont
correctement alignés.
Vérifier que les feuilles imprimées ne sont pas trop incurvées.
Lorsqu'elles sont posées sur une surface plane, aucun bord du papier
ne doit se relever de plus de 10 mm (3/8 po.) Le cas échéant, consulter
le manuel de l'imprimante pour résoudre ce problème.

Vérifier que la bobine d'élément n'est pas abîmée. Si le fil est
endommagé, retirer la longueur endommagée du fil ou
remplacer la bobine par une autre de la même taille. Se
reporter à la Section 9 C Problèmes de bobine fréquents
pour plus de détails.

Vérifier que la taille de l'élément convient à la quantité de
feuilles du livre en cours de réalisation. Se reporter au
graphique de la Section 10.

Vérifier que la feuille décrochée n'est pas abîmée autour des
perforations. Il peut s'agir de déchirures ou d'empreintes. Si
c'est le cas, passer au réglage du déflecteur et d'alignement.
D. Qualité de la perforation :
Si le poinçon en amont du eWire™ ne perfore pas selon les
spécifications, les capacités de reliure du eWire™ seront affectées,
entraînant des bourrages et la présence de feuilles décrochées.
1. Grâce à l'outil de positionnement de perforation fourni, vous
pouvez confirmer la profondeur du gabarit arrière et l'alignement
d'une seule feuille perforée. Pour utiliser l'outil, prendre une feuille
papier perforée et libre et l'aligner avec le coin « LRT » ou « A4 »,
selon le format papier. Les lignes noires devraient transparaitre
derrière la feuille quand la perforation est correctement alignée.
Les cercles noires devraient être visibles de manière régulière
autour des perforations.
2. Si les trous ne sont pas alignés avec les contours de l'outil, se
reporter au manuel de l'utilisateur du AdvancedPunch Pro pour
procéder aux ajustements de la position du trou.
E. Réglage de déflecteur et d'alignement de le eWire™
Lorsque le calage du déflecteur ou le réglage de l'alignement sur le
eWire™ sont coupés, le déflecteur pousse les feuilles vers le bas
contre le fil ouvert lorsque les trous ne sont pas alignés avec le fil. En
conséquence, les feuilles ne sont pas accrochées et le papier s'abîme
autour des perforations. Si vous examinez ces feuilles décrochées,
vous verrez quels sont les ajustements que vous devez réaliser.
Enlever les feuilles décrochées du bac et les maintenir avec le bac
vers le haut. Examiner attentivement chaque trou pour vérifier s'il est
abîmé. Si la feuille est abîmée entre deux perforations, ceci signifie
que le réglage de l'alignement est éteint. Si la feuille est abîmée à
proximité d'une perforation, c'est le signe que le calage du déflecteur
est éteint. Voici quelques exemples des deux situations et des
instructions pour les corriger. Il est possible que votre déflecteur et le
dispositif d'alignement doivent tous deux être réglés. Si c'est le cas,
vos marquages seront décalés en diagonale des trous.
