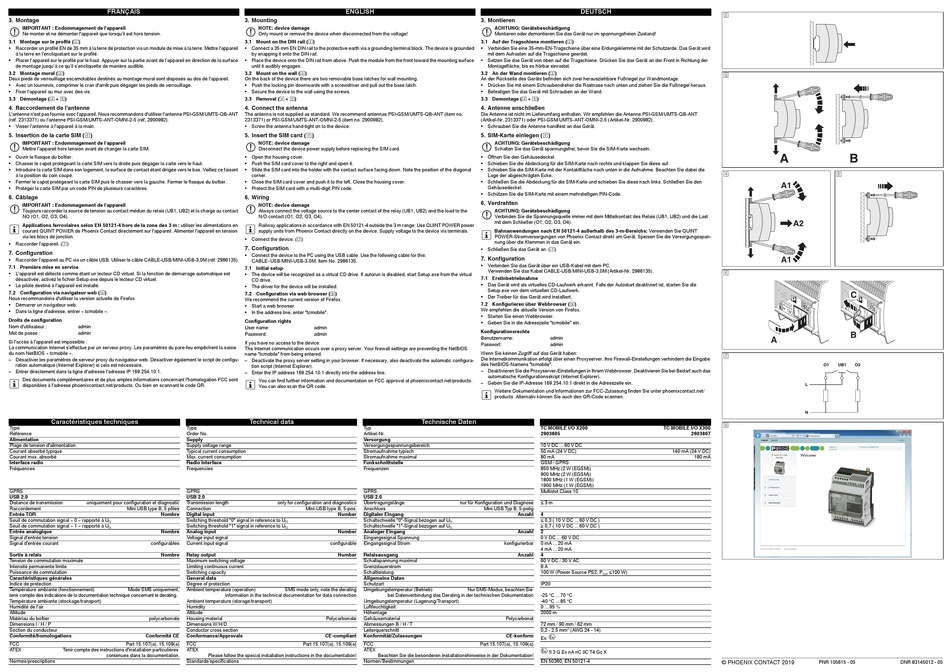

FRANÇAIS
3. Montage
IMPORTANT : Endommagement de l'appareil
Ne monter et ne démonter l'appareil que lorsqu'il est hors tension.
3.1 Montage sur le profilé ()
• Raccorder un profilé EN de 35 mm à la terre de protection via un module de mise à la terre. Mettre l'appareil
à la terre en l'encliquetant sur le profilé.
• Placer l'appareil sur le profilé par le haut. Appuyer sur la partie avant de l'appareil en direction de la surface
de montage jusqu'à ce qu'il s'encliquette de manière audible.
3.2 Montage mural ()
Deux pieds de verrouillage escamotables destinés au montage mural sont disposés au dos de l'appareil.
• Avec un tournevis, comprimer le cran d'arrêt puis dégager les pieds de verrouillage.
• Fixer l'appareil au mur avec des vis.
3.3 Démontage ( + )
4. Raccordement de l'antenne
L'antenne n'est pas fournie avec l'appareil. Nous recommandons d'utiliser l'antenne PSI-GSM/UMTS-QB-ANT
(réf. 2313371) ou l'antenne PSI-GSM/UMTS-ANT-OMNI-2-5 (réf. 2900982).
• Visser l'antenne à l'appareil à la main.
5. Insertion de la carte SIM ()
IMPORTANT : Endommagement de l'appareil
Mettre l'appareil hors tension avant de changer la carte SIM.
• Ouvrir le flasque du boîtier.
• Chasser le capot protégeant la carte SIM vers la droite puis dégager la carte vers le haut.
• Introduire la carte SIM dans son logement, la surface de contact étant dirigée vers le bas. Veillez ce faisant
à la position du coin coupé.
• Fermer le capot protégeant la carte SIM puis le chasser vers la gauche. Fermer le flasque du boîtier.
• Protéger la carte SIM par un code PIN de plusieurs caractères.
6. Câblage
IMPORTANT : Endommagement de l'appareil
Toujours raccorder la source de tension au contact médian du relais (UB1, UB2) et la charge au contact
NO (O1, O2, O3, O4).
Applications ferroviaires selon EN 50121-4 hors de la zone des 3 m : utiliser les alimentations en
courant QUINT POWER de Phoenix Contact directement sur l'appareil. Alimenter l'appareil en tension
via les blocs de jonction.
• Raccorder l'appareil. ()
7. Configuration
• Raccorder l'appareil au PC via un câble USB. Utiliser le câble CABLE-USB/MINI-USB-3,0M (réf. 2986135).
7.1 Première mise en service
• L'appareil est détecté comme étant un lecteur CD virtuel. Si la fonction de démarrage automatique est
désactivée, activez le fichier Setup.exe depuis le lecteur CD virtuel.
• Le pilote destiné à l'appareil est installé.
7.2 Configuration via navigateur web ()
Nous recommandons d'utiliser la version actuelle de Firefox
• Démarrer un navigateur web.
• Dans la ligne d'adresse, entrer « tcmobile ».
Droits de configuration
Nom d'utilisateur :
admin
Mot de passe :
admin
Si l'accès à l'appareil est impossible :
La communication Internet s'effectue par un serveur proxy. Les paramètres du pare-feu empêchent la saisie
du nom NetBIOS « tcmobile ».
– Désactiver les paramètres de serveur proxy du navigateur web. Désactiver également le script de configu-
ration automatique (Internet Explorer) si cela est nécessaire.
– Entrer directement dans la ligne d'adresse l'adresse IP 169.254.10.1.
Des documents complémentaires et de plus amples informations concernant l'homologation FCC sont
disponibles à l'adresse phoenixcontact.net/products. Ou bien en scannant le code QR.
Caractéristiques techniques
Type
Type
Référence
Order No.
Alimentation
Supply
Plage de tension d'alimentation
Supply voltage range
Courant absorbé typique
Typical current consumption
Courant max. absorbé
Max. current consumption
Interface radio
Radio interface
Fréquences
Frequencies
GPRS
GPRS
USB 2.0
USB 2.0
Distance de transmission
uniquement pour configuration et diagnostic
Transmission length
Raccordement
Mini USB type B, 5 pôles
Connection
Entrée TOR
Nombre
Digital input
Seuil de commutation signal « 0 » rapporté à U
Switching threshold "0" signal in reference to U
N
Seuil de commutation signal « 1 » rapporté à U
Switching threshold "1" signal in reference to U
N
Entrée analogique
Nombre
Analog input
Signal d'entrée tension
Voltage input signal
Signal d'entrée courant
configurables
Current input signal
Sortie à relais
Nombre
Relay output
Tension de commutation maximale
Maximum switching voltage
Intensité permanente limite
Limiting continuous current
Puissance de commutation
Switching capacity
Caractéristiques générales
General data
Indice de protection
Degree of protection
Température ambiante (fonctionnement)
Mode SMS uniquement,
Ambient temperature (operation)
tenir compte des indications de la documentation technique concernant le derating.
Température ambiante (stockage/transport)
Ambient temperature (storage/transport)
Humidité de l'air
Humidity
Altitude
Altitude
Matériau du boîtier
polycarbonate
Housing material
Dimensions l / H / P
Dimensions W/H/D
Section du conducteur
Conductor cross section
Conformité/homologations
Conformité CE
Conformance/Approvals
FCC
Part 15.107(a), 15.109(a)
FCC
ATEX
Tenir compte des instructions d'installation particulières
ATEX
contenues dans la documentation.
Normes/prescriptions
Standards/specifications
ENGLISH
3. Mounting
NOTE: device damage
Only mount or remove the device when disconnected from the voltage!
3.1 Mount on the DIN rail ()
• Connect a 35 mm EN DIN rail to the protective earth via a grounding terminal block. The device is grounded
by snapping it onto the DIN rail.
• Place the device onto the DIN rail from above. Push the module from the front toward the mounting surface
until it audibly engages.
3.2 Mount on the wall ()
On the back of the device there are two removable base latches for wall mounting.
• Push the locking pin downwards with a screwdriver and pull out the base latch.
• Secure the device to the wall using the screws.
3.3 Removal ( + )
4. Connect the antenna
The antenna is not supplied as standard. We recommend antennas PSI-GSM/UMTS-QB-ANT (item no.
2313371) or PSI-GSM/UMTS-ANT-OMNI-2-5 (item no. 2900982).
• Screw the antenna hand-tight on to the device.
5. Insert the SIM card ()
NOTE: device damage
Disconnect the device power supply before replacing the SIM card.
• Open the housing cover.
• Push the SIM card cover to the right and open it.
• Slide the SIM card into the holder with the contact surface facing down. Note the position of the diagonal
corner.
• Close the SIM card cover and push it to the left. Close the housing cover.
• Protect the SIM card with a multi-digit PIN code.
6. Wiring
NOTE: device damage
Always connect the voltage source to the center contact of the relay (UB1, UB2) and the load to the
N/O contact (O1, O2, O3, O4).
Railway applications in accordance with EN 50121-4 outside the 3 m range: Use QUINT POWER power
supply units from Phoenix Contact directly on the device. Supply voltage to the device via terminals.
• Connect the device. ()
7. Configuration
• Connect the device to the PC using the USB cable. Use the following cable for this:
CABLE‑USB/MINI-USB-3.0M, Item No. 2986135.
7.1 Initial setup
• The device will be recognized as a virtual CD drive. If autorun is disabled, start Setup.exe from the virtual
CD drive.
• The driver for the device will be installed.
7.2 Configuration via web browser ()
We recommend the current version of Firefox.
• Start a web browser.
• In the address line, enter "tcmobile".
Configuration rights
User name:
admin
Password:
admin
If you have no access to the device:
The Internet communication occurs over a proxy server. Your firewall settings are preventing the NetBIOS
name "tcmobile" from being entered.
– Deactivate the proxy server setting in your browser. If necessary, also deactivate the automatic configura-
tion script (Internet Explorer).
– Enter the IP address 169.254.10.1 directly into the address line.
You can find further information and documentation on FCC approval at phoenixcontact.net/products.
You can also scan the QR code.
Technical data
Typ
Artikel-Nr.
Versorgung
Versorgungsspannungsbereich
Stromaufnahme typisch
Stromaufnahme maximal
Funkschnittstelle
Frequenzen
GPRS
USB 2.0
only for configuration and diagnostics
Übertragungslänge
Mini-USB type B, 5-pos.
Anschluss
Number
Digitaler Eingang
Schaltschwelle "0"-Signal bezogen auf U
N
Schaltschwelle "1"-Signal bezogen auf U
N
Number
Analoger Eingang
Eingangssignal Spannung
configurable
Eingangssignal Strom
Number
Relaisausgang
Schaltspannung maximal
Grenzdauerstrom
Schaltleistung
Allgemeine Daten
Schutzart
SMS mode only, note the derating
Umgebungstemperatur (Betrieb)
information in the technical documentation for data connection
bei Datenverbindung das Derating in der technischen Dokumentation
Umgebungstemperatur (Lagerung/Transport)
Luftfeuchtigkeit
Höhenlage
Polycarbonate
Gehäusematerial
Abmessungen B / H / T
Leiterquerschnitt
CE-compliant
Konformität/Zulassungen
Part 15.107(a), 15.109(a)
FCC
ATEX
Please follow the special installation instructions in the documentation!
Beachten Sie die besonderen Installationshinweise in der Dokumentation!
Normen/Bestimmungen
DEUTSCH
3. Montieren
ACHTUNG: Gerätebeschädigung
Montieren oder demontieren Sie das Gerät nur im spannungsfreien Zustand!
3.1 Auf der Tragschiene montieren ()
• Verbinden Sie eine 35-mm-EN-Tragschiene über eine Erdungsklemme mit der Schutzerde. Das Gerät wird
mit dem Aufrasten auf die Tragschiene geerdet.
• Setzen Sie das Gerät von oben auf die Tragschiene. Drücken Sie das Gerät an der Front in Richtung der
Montagefläche, bis es hörbar einrastet.
3.2 An der Wand montieren ()
An der Rückseite des Geräts befinden sich zwei herausziehbare Fußriegel zur Wandmontage.
• Drücken Sie mit einem Schraubendreher die Rastnase nach unten und ziehen Sie die Fußriegel heraus.
• Befestigen Sie das Gerät mit Schrauben an der Wand.
3.3 Demontage ( + )
4. Antenne anschließen
Die Antenne ist nicht im Lieferumfang enthalten. Wir empfehlen die Antenne PSI-GSM/UMTS-QB-ANT
(Artikel-Nr. 2313371) oder PSI-GSM/UMTS-ANT-OMNI-2-5 (Artikel-Nr. 2900982).
• Schrauben Sie die Antenne handfest an das Gerät.
5. SIM-Karte einlegen ()
ACHTUNG: Gerätebeschädigung
Schalten Sie das Gerät spannungsfrei, bevor Sie die SIM-Karte wechseln.
• Öffnen Sie den Gehäusedeckel.
• Schieben Sie die Abdeckung für die SIM-Karte nach rechts und klappen Sie diese auf.
• Schieben Sie die SIM-Karte mit der Kontaktfläche nach unten in die Aufnahme. Beachten Sie dabei die
Lage der abgeschrägten Ecke.
• Schließen Sie die Abdeckung für die SIM-Karte und schieben Sie diese nach links. Schließen Sie den
Gehäusedeckel.
• Schützen Sie die SIM-Karte mit einem mehrstelligen PIN-Code.
6. Verdrahten
ACHTUNG: Gerätebeschädigung
Verbinden Sie die Spannungsquelle immer mit dem Mittelkontakt des Relais (UB1, UB2) und die Last
mit dem Schließer (O1, O2, O3, O4).
Bahnanwendungen nach EN 50121-4 außerhalb des 3-m-Bereichs: Verwenden Sie QUINT
POWER-Stromversorgungen von Phoenix Contact direkt am Gerät. Speisen Sie die Versorgungsspan-
nung über die Klemmen in das Gerät ein.
• Schließen Sie das Gerät an. ()
7. Konfiguration
• Verbinden Sie das Gerät über ein USB-Kabel mit dem PC.
Verwenden Sie das Kabel CABLE-USB/MINI-USB-3,0M (Artikel-Nr. 2986135).
7.1 Erstinbetriebnahme
• Das Gerät wird als virtuelles CD-Laufwerk erkannt. Falls der Autostart deaktiviert ist, starten Sie die
Setup.exe von dem virtuellen CD-Laufwerk.
• Der Treiber für das Gerät wird installiert.
7.2 Konfigurieren über Webbrowser ()
Wir empfehlen die aktuelle Version von Firefox.
• Starten Sie einen Webbrowser.
• Geben Sie in die Adresszeile "tcmobile" ein.
Konfigurationsrechte
Benutzername:
admin
Passwort:
admin
Wenn Sie keinen Zugriff auf das Gerät haben:
Die Internetkommunikation erfolgt über einen Proxyserver. Ihre Firewall-Einstellungen verhindern die Eingabe
des NetBIOS-Namens "tcmobile".
– Deaktivieren Sie die Proxyserver-Einstellungen in Ihrem Webbrowser. Deaktivieren Sie bei Bedarf auch das
automatische Konfigurationsskript (Internet Explorer).
– Geben Sie die IP-Adresse 169.254.10.1 direkt in die Adresszeile ein.
Weitere Dokumentation und Informationen zur FCC-Zulassung finden Sie unter phoenixcontact.net/
products. Alternativ können Sie auch den QR-Code scannen.
Technische Daten
TC MOBILE I/O X200
2903805
10 V DC ... 60 V DC
50 mA (24 V DC)
80 mA
GSM / GPRS
850 MHz (2 W (EGSM))
900 MHz (2 W (EGSM))
1800 MHz (1 W (EGSM))
1900 MHz (1 W (EGSM))
Multislot Class 10
nur für Konfiguration und Diagnose
≤ 3 m
Mini USB Typ B, 5-polig
Anzahl
4
≤ 0,3 ( 10 V DC ... 60 V DC )
N
≥ 0,7 ( 10 V DC ... 60 V DC )
N
Anzahl
2
0 V DC ... 60 V DC
konfigurierbar
0 mA ... 20 mA
4 mA ... 20 mA
Anzahl
4
60 V DC / 30 V AC
6 A
100 W (Power Source PS2, P
IP20
Nur SMS-Modus, beachten Sie
-25 °C ... 70 °C
-40 °C ... 85 °C
0 ... 95 %
2000 m
Polycarbonat
72 mm / 90 mm / 62 mm
0,2 - 2,5 mm² (AWG 24 - 14)
CE-konform
Ex:
Part 15.107(a), 15.109(a)
II 3 G Ex nA nC IIC T4 Gc X
EN 50360, EN 50121-4
A
A1
A1
Re
set
SI M
Ne
tw
De
vi ce
Di
gi ta
Re
la y
O UT
US
A
TC MOBILE I/O X300
2903807
140 mA (24 V DC)
180 mA
≤100 W)
out
© PHOENIX CONTACT 2019
B
A2
Re
set
C
SI M
Ne
or
tw
k
or
k
De
vi ce
Di
1
gi ta
1
2
Re
2
3
la y
3
4
O UT
4
US
B
B
SI M
SI M
B
O1
UB1
O2
L
N
PNR 105615 - 05
DNR 83145012 - 05
Werbung
