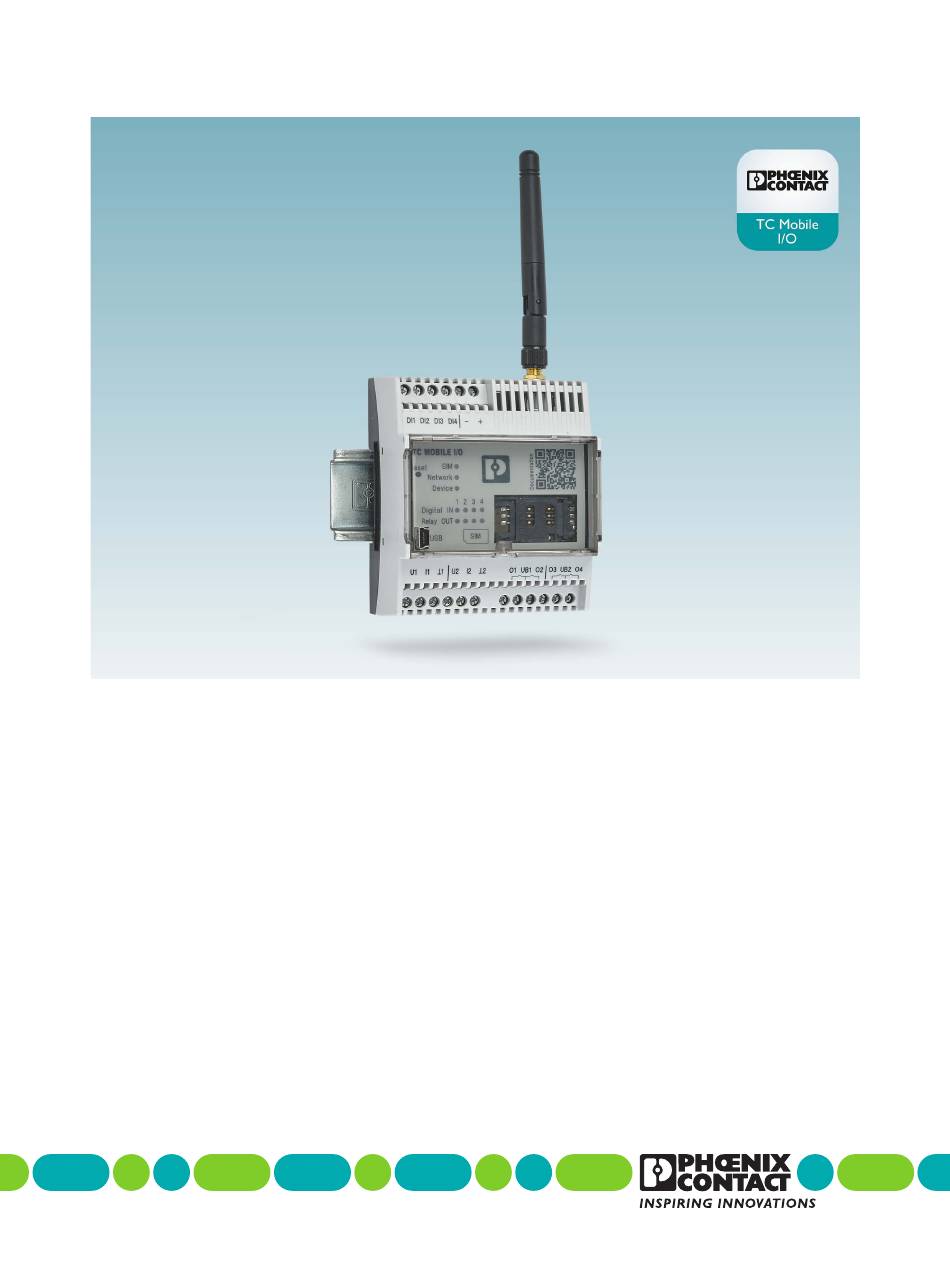

- Seite 1 Fernüberwachung über Mobilfunk Anwenderhandbuch UM DE TC MOBILE I/O...
- Seite 2 2903807 TC MOBILE I/O X200 AC X200 AC 2903806 TC MOBILE I/O X200-4G AC X200-4G AC 1038568 TC MOBILE I/O X300 AC X300 AC 2903808 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
-
Seite 3: Inhaltsverzeichnis
Montieren ......................18 Demontieren ......................19 Antenne anschließen ...................20 SIM-Karte einlegen....................20 Verdrahten......................21 Konfiguration ..........................25 Kommunikationskanäle TC MOBILE I/O X200............26 Kommunikation zu einem ODP-Server mit TC MOBILE I/O X300......28 Nicht unterstützte Kommunikationskanäle............28 Konfiguration .......................29 Fehler finden und beheben ......................39 ® Erstinstallation startet nicht automatisch (Windows ) .........39... - Seite 4 TC MOBILE I/O... Technische Daten ........................49 Bestelldaten......................49 Zubehör .......................49 Produkteigenschaften im Vergleich ..............50 Technische Daten....................53 Konformität ......................57 Lastkurven der Relaisausgänge ................60 FCC-Zulassung (2G-Geräte) ....................61 Verzeichnisanhang ........................63 Abbildungsverzeichnis..................63 Stichwortverzeichnis....................65 4 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 5: Zu Ihrer Sicherheit
Der in diesem Handbuch beschriebene Produktgebrauch richtet sich ausschließlich an Elektrofachkräfte oder von Elektrofachkräften unterwiesene Personen. Die Anwender müs- sen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften. 5 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 6: Einsatzbereich Des Produkts
Europa einzusetzen, beachten Sie das Kapitel „Einsatz außerhalb von Europa“ auf Seite Der Betrieb des Funksystems ist nur unter Verwendung des bei Phoenix Contact erhältli- chen Zubehörs zulässig. Der Einsatz von anderen Zubehörkomponenten kann zum Erlö- schen der Betriebsgenehmigung führen. Das zugelassene Zubehör für dieses Funksystem finden Sie am Produkt unter phoenixcontact.net/products. -
Seite 7: Warnhinweise
Anforderungen eines Brandschutzgehäuses der Sicherheitsnorm IEC/EN 60950-1 entsprechen. Zudem muss er einen adäquaten Schutz vor elektri- schem Schlag (Berührschutz) bieten. Nur für die AC-Geräte: – TC MOBILE I/O X200 AC – TC MOBILE I/O X200-4G AC – TC MOBILE I/O X300 AC WARNUNG: Lebensgefahr durch Stromschlag Beim Betrieb können bestimmte Teile des Geräts unter gefährlicher Spannung stehen! -
Seite 8: Errichtungshinweise Für Die 2G-Geräte
TC MOBILE I/O... Errichtungshinweise für die 2G-Geräte Errichtungshinweise für die folgenden Geräte: – TC MOBILE I/O X200 – TC MOBILE I/O X200 AC – TC MOBILE I/O X300 – TC MOBILE I/O X300 AC WARNUNG: Beachten Sie beim Einsatz der Geräte die folgenden Sicherheitshinweise. -
Seite 9: Errichtungshinweise Für Die 4G-Geräte
Errichtungshinweise für die 4G-Geräte Errichtungshinweise für die folgenden Geräte: – TC MOBILE I/O X200-4G – TC MOBILE I/O X200-4G AC WARNUNG: – Die Geräte haben keine ATEX-Zulassung. Sie sind für den explosionsgefährdeten Bereich nicht geeignet. Installieren Sie die Geräte nur im sicheren Bereich. -
Seite 10: Transportieren Bis Auspacken
– Geschützt vor Fremdeinwirkung – Geschützt vor schädlichen Umwelteinflüssen wie z. B. UV-Licht – Temperaturbereich: -40 °C ... +85 °C – bis 2000 m über NN – Zulässige Luftfeuchtigkeit: 0 % ... 95 % 10 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 11: Lieferung Kontrollieren
Schaden des Geräts. Ein Funktionsausfall kann möglich sein. • Reklamieren Sie entstandene Transportschäden sofort und informieren Sie umgehend Phoenix Contact oder Ihren Lieferanten sowie das Transportunternehmen. • Fügen Sie Ihrer Reklamation aussagekräftige Fotos der beschädigten Verpackung/der beschädigten Lieferung bei. - Seite 12 TC MOBILE I/O... 12 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 13: Installieren
TC MOBILE I/O X200 2903805 – – E-Mail TC MOBILE I/O X200-4G 1038567 – App (SMS, HTTPS) TC MOBILE I/O X200 AC 2903806 TC MOBILE I/O X200-4G AC 1038568 TC MOBILE I/O X300 2903807 – ODP-Protokoll TC MOBILE I/O X300 AC 2903808 Eine detaillierte Übersicht der Produktvarianten finden Sie unter... - Seite 14 DC-Variante: zwei skalierbare analoge Eingänge, umschaltbar zwischen Strom und Spannung – Handelsübliche Mini-SIM-Karte, LTE-fähig – Kompakte Bauform: 4TE nach DIN 43880 – Gehäusedeckel plombierbar – Montage auf Tragschiene oder an der Wand – Alarmierung bei Spannungsausfall per SMS 14 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 15: Einsatz Außerhalb Von Europa
LTE, CAT1, B7 – LTE, CAT1, B20 • Klären Sie mit Ihrem Provider, ob die Netzabdeckung am Einsatzort gegeben ist. • Klären Sie mit Ihrem Provider, ob das Gerät für den Betrieb am Einsatzort zugelassen ist. 15 / 70 107812_de_02 PHOENIX CONTACT... - Seite 16 Relay OUT U1 I1 U2 I2 O1 UB1 O2 O3 UB2 O4 10 11 12 13 TC MOBILE I/O X200, TC MOBILE I/O X200-4G, TC MOBILE I/O X300 Versorgungsspannung 24 V DC DI1 ... DI4 Digitale Eingänge Grün ein SIM-Karte betriebsbereit...
- Seite 17 ND ND DI1 DI2 DI3 DI4 O1 UB1 O2 O3 UB2 O4 10 11 12 13 TC MOBILE I/O X200 AC, TC MOBILE I/O X200-4G AC, TC MOBILE I/O X300 AC Versorgungsspannung 230 V AC Grün ein SIM-Karte betriebsbereit Orange ein...
-
Seite 18: Montieren
Legen Sie eine Unterlegscheibe zwischen die ausgezogenen Fußriegel und den ebe- nen Untergrund. • Befestigen Sie das Gerät mit Schrauben an der Wand. – Gewindedurchmesser maximal 4 mm – Kopfdurchmesser maximal 8,5 mm Bild 3-2 Wandmontage 18 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 19: Demontieren
Ziehen Sie das Gerät von der Tragschiene ab. Bild 3-3 Demontieren von der Tragschiene 3.4.2 Wand • Lösen Sie die Schrauben. • Drücken Sie die Fußriegel wieder nach innen. Bild 3-4 Demontieren von der Wand 19 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 20: Antenne Anschließen
S I M S I M v i c v i c g i t g i t l a y l a y S I M S I M Bild 3-5 SIM-Karte einlegen 20 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 21: Verdrahten
Installieren Verdrahten Bahnanwendungen nach EN 50121-4 außerhalb des 3-m-Bereichs: – Verwenden Sie QUINT-POWER-Stromversorgungen von Phoenix Contact direkt am Gerät. Speisen Sie die Versorgungsspannung über die Klemmen in das Gerät ein. 3.7.1 DC-Geräte WARNUNG: Lebensgefahr durch Stromschlag Beim Betrieb können bestimmte Teile des Geräts unter gefährlicher Spannung stehen! Durch Nichtbeachtung der Warnhinweise können schwere Körperverletzungen und/oder... -
Seite 22: Analoge Eingänge (Dc-Geräte)
TC MOBILE I/O... U1 I1 U2 I2 10 11 Bild 3-8 Analoge Eingänge (DC-Geräte) = Masse Die analogen Eingänge sind umschaltbar zwischen: Strom: I1 und 1 – Spannung: U1 und 1 bzw. Versorgungsmasse – 22 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 23: Versorgungsspannung 93 V Ac
Signale und die Versorgungsspannung auf den gleichen Neutralleiter be- ziehen. • Schließen Sie das Gerät an. Bild 3-9 Versorgungsspannung 93 V AC ... 250 V AC ND ND DI1 DI2 DI3 DI4 Bild 3-10 Digitale Eingänge (AC-Geräte) 23 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 24: Relaisausgänge (Ac-Geräte)
TC MOBILE I/O... ACHTUNG: Gerätebeschädigung Verbinden Sie die Spannungsquelle immer mit dem Mittelkontakt des Relais (UB1, UB2) und die Last mit dem Schließer (O1, O2, O3, O4). Bild 3-11 Relaisausgänge (AC-Geräte) 24 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 25: Konfiguration
„E-Mails empfangen“ auf Seite 28 „GPRS-Kommunikation zwischen zwei Mobilfunkteilnehmern“ auf Seite 28 Wenn Sie trotz des erhöhten Sicherheitsrisikos die Funktionen E-Mail-Empfang oder Alarmanruf wünschen, setzen Sie sich mit Phoenix Contact in Verbindung. Bisher sind diese Funktionen nicht eingeplant. 25 / 70 107812_de_02... -
Seite 26: Kommunikationskanäle Tc Mobile I/O X200
TC MOBILE I/O... Kommunikationskanäle TC MOBILE I/O X200... 4.1.1 E-Mails versenden Die Meldesysteme können Alarme und zyklische Meldungen als E-Mail versenden. Dazu wird eine GPRS-Kommunikation zu einem E-Mail-Server aufgebaut. Die Meldesysteme können auch das gesamte Logbuch als E-Mail versenden. Bei einem Stromausfall kann das Gerät keine E-Mail mehr versenden, da der Verbindungs- aufbau zu einem E-Mail-Server mehr Energie benötigt als der interne Kondensator spei-... -
Seite 27: Schalten Über Einen Anruf
4.1.5 Kommunikation per App Laden Sie die App Die Geräte TC MOBILE I/O X200... können Sie auch per App bedienen. Die App verschickt kostenlos herunter: die Schaltbefehle. Dann empfängt die App über eine verschlüsselte HTTPS-Datenverbin- dung die Rückmeldung vom Gerät. Das iOS-Betriebssystem verhindert jedoch eine volle SMS-Kommunikation. -
Seite 28: Kommunikation Zu Einem Odp-Server Mit Tc Mobile I/O X300
GPRS übertragen die Meldesysteme die Daten entweder sofort oder zeitverzögert. Die Plattform ist in einer Top-Down-Konzeption aufgesetzt. Das bedeutet, dass die Leitzen- trale alle zentralen und wichtigen Funktionen steuert. Der ODP-Server von Phoenix Contact ermöglicht eine offene Kommunikation zwischen dem Meldesystem und der Leitzentrale. -
Seite 29: Konfiguration
: Das Gerät wird als virtuelles CD-Laufwerk erkannt. Falls der Autostart de- aktiviert ist, starten Sie die Setup.exe von dem virtuellen CD-Laufwerk. Der Treiber für das Gerät wird installiert. ® • Linux und Mac OS : Der Treiber ist bereits im Betriebssystem integriert. 29 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 30: Konfigurieren Über Webbrowser
Der Installationsassistent unterstützt Sie bei der Erstinbetriebnahme des Geräts. Eine zu- sätzliche Software ist nicht erforderlich. Damit das Gerät funktioniert, müssen Sie mindes- tens die Punkte 1 ... 4 unter „Konfiguration“ parametrieren. Bild 4-4 Installationsassistent 30 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 31: Weboberfläche
So können Ihre Endkunden z. B. die Diagnose selbst aufrufen, die Parametrierung des Ge- räts aber nicht verändern. Ein Fernzugriff über USB/Ethernet-Konverter ist nicht möglich, da an der angeschlosse- nen Gegenstelle automatisch eine virtuelle Netzwerkkarte installiert wird. USB/Ethernet- Konverter unterstützen diese Funktion in der Regel nicht. 31 / 70 107812_de_02 PHOENIX CONTACT... - Seite 32 Teilnehmer, der in der Meldekette an der Reihe ist. Das Zeit- fenster, in dem der Teilnehmer die Bestätigung senden muss, ist konfigurierbar zwischen einer Minute und 999 Stunden. Den Text der Bestätigungs-SMS können Sie frei wählen. 32 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 33: Digitale Eingänge
Der Alarm kann sofort ausgelöst werden oder nach einer Wartezeit von 0 Sekunden bis 999 Stunden. Schalterprellen wird somit vermieden. Für jede Flanke können Sie einen ei- genen Meldetext hinterlegen. Bild 4-7 Digitale Eingänge 33 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 34: Skalierbare Analoge Eingänge
Sekunde bis 999 Stunden automatisch wieder öffnen. Nach dem Öffnen oder Schlie- ßen eines Relais kann das Gerät eine Bestätigungs-SMS an den Sender schicken. Wenn der Strom ausfällt oder wenn das Gerät neu startet, wird das Relais geöffnet. 34 / 70 PHOENIX CONTACT 107812_de_02... - Seite 35 SMS an einen Teilnehmer der Kontaktliste senden. Die SMS wird einmal an den aus- gewählten Teilnehmer versendet. Das Senden einer E-Mail ist nicht möglich, da der Ener- gieverbrauch zu hoch ist. Statusabfragen über SMS Sie können den aktuellen Status der Ein- und Ausgänge mit einer SMS abfragen. 35 / 70 107812_de_02 PHOENIX CONTACT...
-
Seite 36: Logbuch
Der Inhalt des Logbuchs wird bei Stromausfall gelöscht. Bild 4-9 Logbuch Testfunktionen Um die Installation zu prüfen, können Sie über die Weboberfläche folgende Aktionen aus- führen: – Ausgänge schalten – Testnachrichten per E-Mail senden – Testnachrichten per SMS senden 36 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 37: Kosten Und Guthaben Überwachen
Downgrade Das Downgrade von der Firmware 2.x auf eine frühere Version ist über das Web-based Management nicht möglich. Die Versionen sind nicht kompatibel. Falls ein Downgrade dringend erforderlich ist, wenden Sie sich direkt an Phoenix Contact. 37 / 70 107812_de_02... - Seite 38 TC MOBILE I/O... 38 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 39: Fehler Finden Und Beheben
Wählen Sie über „Start, Computer“ dieses virtuelle Laufwerk aus. • Starten Sie die Setup.exe vom virtuellen CD-Laufwerk. Der Treiber für das Gerät wird installiert. • Befolgen Sie die Hinweise des Installationsassistenten. Bild 5-1 Virtuelles CD-Laufwerk 39 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 40: Zugriff Über Webbrowser Nicht Möglich
Vorteil: Sie können schnell auf das Gerät zugreifen. Nachteil: Während der Konfiguration können Sie nicht parallel auf das Internet zugreifen. Setzen Sie die Proxy-Einstellungen nach der Konfiguration wieder zurück. Dann können Sie wieder die Internetkommunikation nutzen. 40 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 41: Proxy-Einstellungen Deaktiviert, Internet Explorer
Deaktivieren Sie die Proxy-Einstellungen unter „Extras, Internetoptionen, Verbindungen, LAN-Einstellungen“. Bild 5-3 Proxy-Einstellungen deaktiviert, Internet Explorer Firefox 24.1 oder höher Deaktivieren Sie die Proxy-Einstellungen unter „Extras, Einstellungen, Netzwerk, Einstel- lungen“. Bild 5-4 Proxy-Einstellungen deaktiviert, Firefox 41 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 42: Adresszeile Tcmobile
Wenn die Standard-IP-Adresse 169.254.10.1 auf Ihrem Rechner bereits vergeben ist, wird dem Gerät automatisch eine andere IP-Adresse zugewiesen. Der Installationsassistent zeigt die neue IP-Adresse während der Treiberinstallation. Bild 5-7 IP-Adresse angezeigt während der Treiberinstallation 42 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 43: Cmd.exe
Um alle Netzwerkadapter des Rechners zu sichten, geben Sie den Befehl IPCONFIG ein. Die Bezeichnung des virtuellen Netzwerkadapters, mit dem die Geräte kommuni- zieren, ist Sevenstax.dhcpsrv. Beispiel: Wenn dort die IP-Adresse 169.254.10.2 angegeben ist, dann ist die Adresse des TC-Mobile-Geräts 169.254.10.1. Bild 5-10 IP-Adresse 43 / 70 107812_de_02 PHOENIX CONTACT... -
Seite 44: Inhalt Im Webbrowser Nicht Korrekt Angezeigt
Internet Explorer 8.0 oder höher, mit diesem Webbrowser können Sie die Firmware nicht aktualisieren 5.3.2 Möglicher Fall 2 (nur Internet Explorer) Die Kompatibilitätseinstellung im Internet Explorer ist nicht korrekt. Sie erhalten eine Skript- fehlermeldung. Bild 5-11 Fehlermeldung Skript 44 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 45: Kompatibilitätsansicht Deaktivieren, Schritt 1
Bild 5-12 Kompatibilitätsansicht deaktivieren, Schritt 1 • Entfernen Sie im Menü unter „Extras“ das Häkchen „Kompatibilitätsansicht“. Bild 5-13 Kompatibilitätsansicht deaktivieren, Schritt 2 • Laden Sie die Seite neu. Falls erforderlich, starten Sie den Webbrowser neu. 45 / 70 107812_de_02 PHOENIX CONTACT... - Seite 46 TC MOBILE I/O... 46 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 47: Nach Der Nutzung
Demontieren Sie das Gerät wie unter Kapitel 3.4, „Demontieren“ beschrieben. • Tauschen Sie das Gerät gegen ein identisches Gerät (gleiche Artikelnummer) aus. Gerätedefekt und Reparatur Reparaturen dürfen ausschließlich von Phoenix Contact vorgenommen werden. • Senden Sie defekte Geräte zur Reparatur oder zum Erhalt eines Ersatzgeräts an Phoenix Contact zurück. -
Seite 48: Entsorgung
TC MOBILE I/O... Entsorgung Entsorgen Sie das Gerät getrennt vom Hausmüll über geeignete Sammelstellen. • Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien (Kartonage, Papier, Luft- polsterfolie etc.) im Hausmüll gemäß den jeweils gültigen nationalen Vorschriften. 48 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 49: Technische Daten
TC MOBILE I/O X300 AC 2903808 Zubehör – Der Betrieb des Funksystems ist nur unter Verwendung des bei Phoenix Contact er- hältlichen Zubehörs zulässig. Der Einsatz von anderen Zubehörkomponenten kann zum Erlöschen der Betriebsgenehmigung führen. – Für die Erstinbetriebnahme benötigen Sie ein USB-Kabel und eine Antenne. Dieses Zubehör ist nicht im Lieferumfang enthalten. -
Seite 50: Produkteigenschaften Im Vergleich
Intervallgesteuerte Datenübertragung über SMS, E-Mail, App ● ● ● ● Ereignisgesteuerte Datenübertragung über SMS, E-Mail, App ● ● ● ● Intervallgesteuerte Datenübertragung über ODP (GPRS) ● ● Ereignisgesteuerte Datenübertragung über ODP (GPRS) ● ● 50 / 70 PHOENIX CONTACT 107812_de_02... - Seite 51 Bei Stromeingang (Konfiguration: 4 mA ... 20 mA) sobald Strom ● ● ● <4 mA und per Meldekette Versand an Einzelpersonen und Personengruppen (SMS und ● ● ● ● E-Mail) Alarmieren zu einem ODP-Leitsystem ● ● Bei ODP-Fehler, über SMS ● ● 51 / 70 107812_de_02 PHOENIX CONTACT...
- Seite 52 ● ● ● Neustart per SMS ● ● ● ● Manuelle oder automatische Aktualisierung der Systemzeit per ● ● ● ● Zeitstempel aus dem ODP-Leitsystem ● ● Schaltkalender als Backup bei Verbindungsverlust ● ● 52 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 53: Technische Daten
70 % ... 100 % von der angelegten Versorgungsspannung Schaltpegel „0“-Signal 0 V AC ... 50 V AC Schaltpegel „1“-Signal 90 V AC ... 250 V AC Eingangsstrom bei 250 V AC Typisch 3,5 mA 53 / 70 107812_de_02 PHOENIX CONTACT... - Seite 54 150000 Schaltspiele (3 A / 120 V AC) 30000 Schaltspiele (5 A / 250 V AC) Isolationsstrecke zwischen Spule und 4000 V 3000 V Kontakt Die Lastkurven der Relaisausgänge finden Sie auf Seite 54 / 70 PHOENIX CONTACT 107812_de_02...
- Seite 55 SMS-Texte und Befehle an das Gerät per 0-9 a-z A-Z !#%&'()*+,-./:;<=>?$_@[]{|}~^"ÄÖÜäöü£¥èéùìòÇØøÅåÆæßÉ ¤¡Ñ§¿ñà\ Eingabefelder für Zugangsdaten 0-9 a-z A-Z !#%&'()*+,-./:;<=>?$_@[]{|}~^" Benutzerpasswort (User, Admin) 0-9 a-z A-Z !#%&'()*+,-./:;<=>?$_@[]{|}~ NetBIOS-Name 0-9 a-z A-Z _- Servicebefehl zur Guthabenabfrage 0-9 *#+ 55 / 70 107812_de_02 PHOENIX CONTACT...
- Seite 56 EN 50121-4, Tabelle 1, Anmerkung 1. Dieser Bereich ist von der Herstellererklärung ausgenommen. Es gilt EN 50121-4, Abschnitt 1, Absatz 3. Verwenden Sie dazu Stromversorgungen der Produktfamilie QUINT von Phoenix Contact direkt am Gerät. 56 / 70 PHOENIX CONTACT...
-
Seite 57: Konformität
Feldern Funk - Effektive Nutzung des Frequenz- DIN EN 301511 spektrums und Vermeidung von funktech- nischen Störungen Störaussendung nach EN 61000-6-4 Leitungsgeführte Störaussendung, Funkstörstrahlung Klasse B Einsatzgebiet Industrie und Wohnbereich nach EN 55011 57 / 70 107812_de_02 PHOENIX CONTACT... - Seite 58 EN 61000-4-6 Frequenzbereich 0,15 MHz ... 80 MHz Spannung 10 V Bemerkung Kriterium A Kriterium A Normales Betriebsverhalten innerhalb der festgelegten Grenzen Kriterium B Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert 58 / 70 PHOENIX CONTACT 107812_de_02...
- Seite 59 30 %, Anzahl der Perioden 0,5 Testlevel 60 %, Anzahl der Perioden 5 Bemerkung Kriterium B Kriterium A Normales Betriebsverhalten innerhalb der festgelegten Grenzen Kriterium B Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert 59 / 70 107812_de_02 PHOENIX CONTACT...
-
Seite 60: Lastkurven Der Relaisausgänge
TC MOBILE I/O... Lastkurven der Relaisausgänge 7.6.1 DC-Geräte I [A] Bild 7-1 Lastkurve der DC-Geräte: Schaltspannung DC I [A] Bild 7-2 Lastkurve der DC-Geräte: Schaltspannung AC 7.6.2 AC-Geräte 70 100 Bild 7-3 Lastkurve der AC-Geräte 60 / 70 PHOENIX CONTACT 107812_de_02... -
Seite 61: Afcc-Zulassung (2G-Geräte)
A FCC-Zulassung (2G-Geräte) 61 / 70 107812_de_02 PHOENIX CONTACT... - Seite 62 TC MOBILE I/O... 62 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 63: B Verzeichnisanhang
Adresszeile mit Standard-IP-Adresse ..........42 Bild 5-7: IP-Adresse angezeigt während der Treiberinstallation ......42 Bild 5-8: cmd.exe ....................43 Bild 5-9: DOS-Fenster ..................43 Bild 5-10: IP-Adresse ..................43 Bild 5-11: Fehlermeldung Skript ................44 Bild 5-12: Kompatibilitätsansicht deaktivieren, Schritt 1 ........45 63 / 70 107812_de_02 PHOENIX CONTACT... - Seite 64 TC MOBILE I/O... Bild 5-13: Kompatibilitätsansicht deaktivieren, Schritt 2 ........45 Bild 7-1: Lastkurve der DC-Geräte: Schaltspannung DC ........60 Bild 7-2: Lastkurve der DC-Geräte: Schaltspannung AC ........60 Bild 7-3: Lastkurve der AC-Geräte ..............60 64 / 70 PHOENIX CONTACT 107812_de_02...
-
Seite 65: B 2 Stichwortverzeichnis
Tragschiene ............19 Wand..............19 Kompatibilitätsansicht ..........45 Derating ..............56 Konfiguration............... 29 Diagnose..............36 Kontaktliste ..............32 Digitaler Eingang Kosten................. 37 AC-Gerät ............... 23 DC-Gerät ............... 21 Downgrade ..............37 Lagern................. 10 Lastkurve ..............60 65 / 70 107812_de_02 PHOENIX CONTACT... - Seite 66 QR-Code..............13 Verdrahten AC-Gerät ............... 23 RED-Richtlinie 2014/53/EU......... 57 DC-Gerät ............... 21 Relais ................34 Verwaltung ..............37 Relaisausgang AC-Gerät ............... 24 DC-Gerät ............... 21 Wandmontage ............18, 19 Reparatur ..............47 Warnhinweise ............... 7 66 / 70 PHOENIX CONTACT 107812_de_02...
- Seite 67 Stichwortverzeichnis Wartung ..............47 Webbrowser............ 30, 40, 44 Windows® ............29, 39 Zone 2................8 Zubehör ..............49 Zulassungen ............56, 61 67 / 70 107812_de_02 PHOENIX CONTACT...
- Seite 68 TC MOBILE I/O... 68 / 70 PHOENIX CONTACT 107812_de_02...
