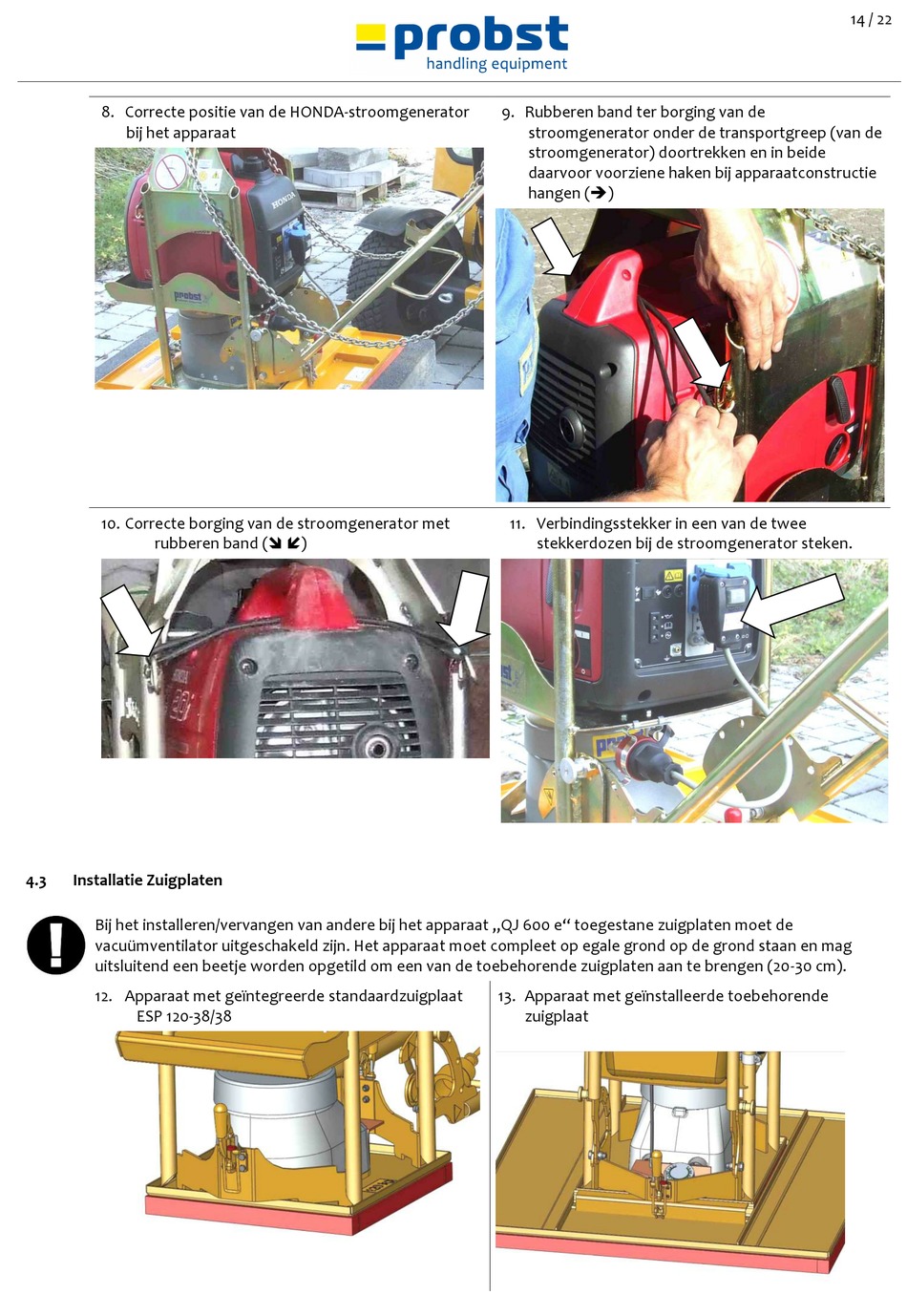

8. Correcte positie van de HONDA-stroomgenerator
bij het apparaat
10. Correcte borging van de stroomgenerator met
rubberen band ( )
Pos: 24 /90 gerätespez. Module (Wie Techn.
Daten,Einstellung, Bedienung )/PG2 Vakuum-
Verlegesysteme/52400033 QJ 600
e/NEU_Installation/Wechseln Saugplatten_QJ 600
e_52400033 @ 3\mod_1258980914100_7.docx @
29640 @ 2 @ 1
4.3

Installatie Zuigplaten

Bij het installeren/vervangen van andere bij het apparaat „QJ 600 e" toegestane zuigplaten moet de
vacuümventilator uitgeschakeld zijn. Het apparaat moet compleet op egale grond op de grond staan en mag
uitsluitend een beetje worden opgetild om een van de toebehorende zuigplaten aan te brengen (20-30 cm).
12. Apparaat met geïntegreerde standaardzuigplaat
ESP 120-38/38
9. Rubberen band ter borging van de
stroomgenerator onder de transportgreep (van de
stroomgenerator) doortrekken en in beide
daarvoor voorziene haken bij apparaatconstructie
hangen ()
11. Verbindingsstekker in een van de twee
stekkerdozen bij de stroomgenerator steken.
13. Apparaat met geïnstalleerde toebehorende
zuigplaat
14 / 22
