Bedienungsanleitung
Steuerung

Plattformsteuerpult mit LCD-Display

1 Hupentaster
Solange Sie diesen Taster drücken, ertönt die
Hupe. Lassen Sie den Taster wieder los, um den
Hupton abzubrechen.

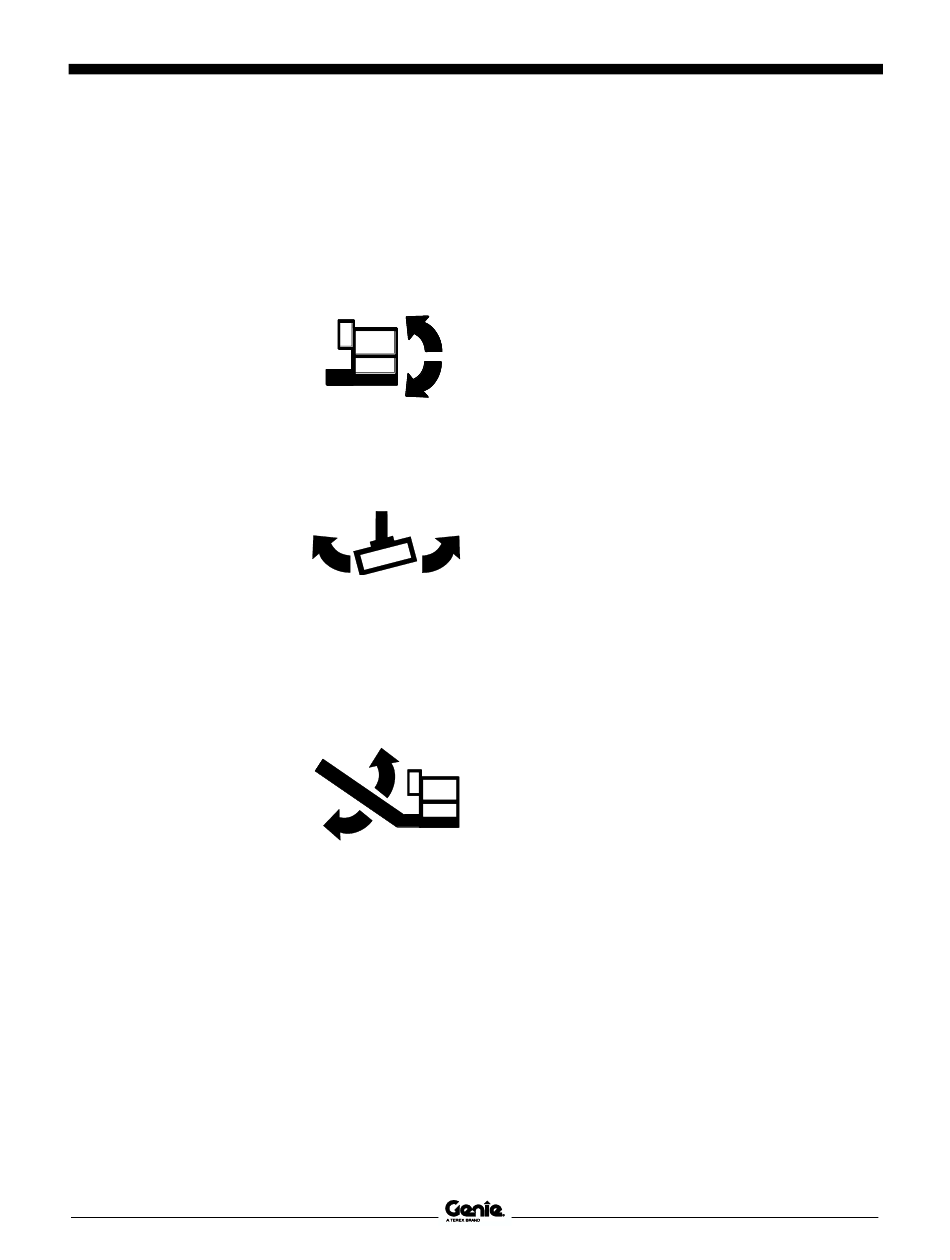

2 Schalter Plattform ausrichten
Bewegen Sie den Schalter
zur Ausrichtung der
Plattform nach oben, um
die Plattform anzuheben.
Bewegen Sie den Schalter
zur Ausrichtung der
Plattform nach unten, um
die Plattform abzusenken.
3 Schalter Plattform drehen
Bewegen Sie den
Schalter zum Drehen
der Plattform nach
rechts, um die Plattform
nach rechts zu drehen.
Bewegen Sie den
Schalter zum Drehen
der Plattform nach
links, um die Plattform
nach links zu drehen.
4 Schalter Korbausleger heben/senken
Bewegen Sie den
Schalter für den
Korbausleger nach
oben, um den
Korbausleger
anzuheben. Bewegen
Sie den Schalter für den
Korbausleger nach
unten, um den
Korbausleger
abzusenken.
34
5 Anzeigelampe für Plattformüberlastung
Die blinkende Anzeigelampe signalisiert, dass
die Plattform überlastet ist. Der Motor hält an,
und es können keine Funktionen angesteuert
werden. Entfernen Sie übermäßiges Gewicht, bis
die Anzeigelampe erlischt, und starten Sie den
Motor danach erneut.
6 Anzeigelampe für beschränkte Reichweite
Wenn die Anzeigelampe leuchtet, ist die
Reichweite beschränkt.
7 Anzeigelampe für unbeschränkte Reichweite
Wenn die Anzeigelampe leuchtet, ist die
Reichweite unbeschränkt.
8 Reserveantriebsschalter
Verwenden Sie den Reserveantrieb, wenn der
Hauptantrieb (Motor) versagt.
Halten Sie den Reserveantriebsschalter zur Seite
gedrückt, und aktivieren Sie die gewünschte
Funktion.
9 Anzeigelampe Maschine nicht waagerecht
Die Anzeigelampe Maschine nicht waagerecht
beginnt zu leuchten, wenn der Neigungsalarm
ausgelöst wird.
10 Generatorschalter (falls vorhanden)
Bewegen Sie den Schalter für den Generator
nach oben, um den Generator zu aktivieren.
Bewegen Sie den Schalter nach unten, um den
Generator auszuschalten.
11 Schalter zur Umgehung des Flugzeugschutzes
(falls vorhanden)
Halten Sie den Schalter zur Umgehung des
Flugzeugschutzes gedrückt, um die Maschine zu
betreiben, solange die Plattformstoßleiste mit
einem Hindernis in Berührung ist.
™
®
