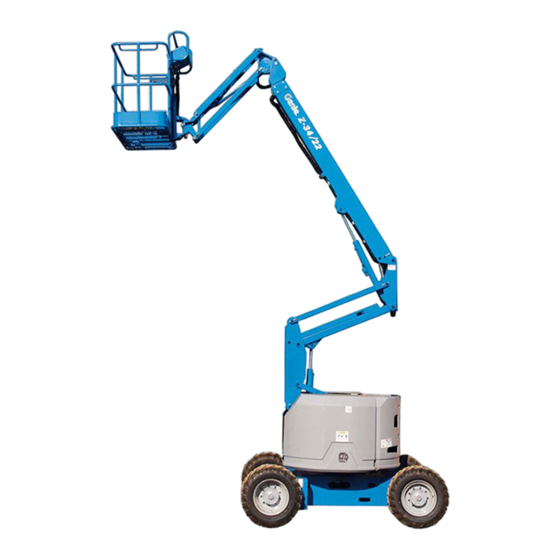

- Seite 1 Bedienungsanleitung Seriennummernbereich -34/22 IC ® von Z34F-14001 von Z34D-1900 Wartungsinformationen Übersetzung der Original-Anleitung Seventh Edition First Printing Part No. 1297940GRGT...
-
Seite 2: Inhaltsverzeichnis
Transport- und Hebeanweisungen ......44 Wartung ..............48 Technische Daten ........... 51 Contents of EC Declaration of Conformity ....54 Copyright © 1996 Terex Corporation Siebte Auflage: Erster Druck, Februar 2020 „Genie“ und „Z“ sind in den USA und vielen anderen Ländern eingetragene Marken von Terex South Dakota, Inc. -
Seite 3: Produktkennung
Siebte Auflage • Erster Druck Bedienungsanleitung Einleitung Einleitung Beabsichtigter Einsatzzweck und Produktkennung Anleitung für die Einweisung Die Seriennummer der Maschine ist auf dem Typenaufkleber angegeben. Diese Maschine dient dazu, Personal samt Werkzeug und Materialien zu einem hoch gelegenen Seriennummer, auf Typenaufkleber Arbeitsbereich anzuheben. - Seite 4 Bedienungsanleitung Siebte Auflage • Erster Druck Einleitung Symbole auf der Plattformsteuerung und damit Symbole auf der Bodensteuerung und damit zusammenhängende Maschinenbewegungen: zusammenhängende Maschinenbewegungen: Schalter Plattform ausrichten Plattform ausrichten, Korbausleger heben/senken, Primärausleger ausfahren/einfahren, Primärausleger Schalter Plattform drehen heben/senken und Sekundärausleger einfahren/senken. Korbausleger heben/senken Drehtisch drehen und Plattform schwenken...
-
Seite 5: Aufnahme Von Kontakt Zum Hersteller
Siebte Auflage • Erster Druck Bedienungsanleitung Einleitung Mitteilung über wichtige Informationen Aufnahme von Kontakt zum Hersteller und Einhaltung von Vorschriften Es kann erforderlich werden, dass Sie sich direkt an Genie wenden. In diesem Fall benötigen wir genaue Die Sicherheit der Gerätebenutzer ist für Genie von Angaben zur Modellnummer und zur Seriennummer größter Wichtigkeit. - Seite 6 Bedienungsanleitung Siebte Auflage • Erster Druck Einleitung Gefahr Wenn die in dieser Bedienungsanleitung aufgeführten Anweisungen und Sicherheitsbestimmungen nicht befolgt werden, kann dies schwere Verletzungen oder tödliche Unfälle zur Folge haben. Nehmen Sie die Maschine nur in Betrieb, wenn die folgenden Voraussetzungen erfüllt sind: ...
-
Seite 7: Instandhaltung Aller Sicherheitshinweise
Siebte Auflage • Erster Druck Bedienungsanleitung Einleitung Instandhaltung aller Gefahreneinstufung Sicherheitshinweise Die Aufschriften auf dieser Maschine weisen Symbole, Farbkodierungen und Signalwörter mit Ersetzen Sie fehlende oder beschädigte folgender Bedeutung auf: Sicherheitshinweise. Achten Sie jederzeit darauf, dass die Sicherheit des Bedienpersonals Symbol für Sicherheitshinweis —... -
Seite 8: Definition Der Symbole Und Gefahrenzeichen
Bedienungsanleitung Siebte Auflage • Erster Druck Definition der Symbole und Gefahrenzeichen Definition der Symbole und Gefahrenzeichen Brandgefahr Explosionsgefahr Explosionsgefahr Bei Maschinen mit Rauchen verboten. Glühkerzen dürfen Keine offene Flamme. weder Äther noch Motor anhalten. andere energiereiche Starthilfsmittel verwendet werden. Quetschgefahr Nicht rauchen Explosionsgefahr Todesgefahr durch... - Seite 9 Siebte Auflage • Erster Druck Bedienungsanleitung Definition der Symbole und Gefahrenzeichen Befestigungspunkt Hebepunkt Anweisungen für das Anweisungen für das Ansatzstelle für Festbinden der Anheben und Sicherungsleine Plattform Festbinden Korrodierende Säure Farblich Rollgefahr Kollisionsgefahr Kollisionsgefahr gekennzeichnete Richtungspfeile Todesgefahr durch Kontakt vermeiden Batterie abtrennen Spannungswerte für Druckwerte für...
-
Seite 10: Allgemeine Sicherheitshinweise
Bedienungsanleitung Siebte Auflage • Erster Druck Allgemeine Sicherheitshinweise 114252 Allgemeine Sicherheitshinweise Z 3 4 2 2 -1 2 3 4 1263542 114249 114252 133067 ® -34/22 IC Teile-Nr. 1297940GRGT... - Seite 11 Siebte Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise 82487 133067 114252 1263542 1286362 133067 114391 ® Teile-Nr. 1297940GRGT -34/22 IC...
- Seite 12 Bedienungsanleitung Siebte Auflage • Erster Druck Allgemeine Sicherheitshinweise *219954 133067 *1299792 219958 114248 219956 1299438 82487 114252 82487 Je nach Modell, Option und Konfiguration sind unterschiedliche Aufschriften vorhanden. ® -34/22 IC Teile-Nr. 1297940GRGT...
-
Seite 13: Sicherheitsausrüstung
Siebte Auflage • Erster Druck Bedienungsanleitung Persönliche Sicherheit Persönliche Sicherheit Sicherheitsausrüstung Beim Betrieb dieser Maschine muss eine spezielle Sturzsicherung angelegt werden. Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den behördlichen Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Sicherungsleine an der dafür vorgesehenen Verankerung auf der Plattform. -
Seite 14: Sicherheit Am Arbeitsplatz
Bedienungsanleitung Siebte Auflage • Erster Druck Sicherheit am Arbeitsplatz Sicherheit am Arbeitsplatz Kippgefahr Todesgefahr durch Stromschlag Das Gewicht von Personen, Ausrüstung und Diese Maschine ist nicht elektrisch isoliert und bietet Materialien darf die maximale Tragfähigkeit der keinen Schutz bei Stromkontakt oder in der Nähe zu Plattform nicht überschreiten. - Seite 15 Siebte Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Überprüfen Sie, ob die Maschine waagerecht steht, Die Begrenzungsschalter dürfen nicht verändert bzw. und verlassen Sie sich nicht auf den Neigungsalarm. deaktiviert werden. Der Neigungsalarm auf der Plattform ertönt nur, wenn Fahren Sie nicht schneller als 0,6 mph/1 km/h, wenn die Maschine auf einer stark abschüssigen Fläche der Primärausleger angehoben oder ausgefahren...
- Seite 16 Bedienungsanleitung Siebte Auflage • Erster Druck Sicherheit am Arbeitsplatz Die Maschine darf nur mit Nehmen Sie keinesfalls Veränderungen oder langsamer Umrüstmaßnahmen an einer mobilen Geschwindigkeit über Hubarbeitsplattform ohne schriftliche Genehmigung unebenes Gelände, Schutt, des Herstellers vor. Das Anbringen von Halterungen instabilen oder rutschigen für Werkzeuge oder andere Materialien an der Untergrund sowie in der...
-
Seite 17: Gefahr Beim Betrieb In Arbeitsbereichen Mit Gefälle
Siebte Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Gefahr beim Betrieb in Die Maschine darf nicht auf einer beweglichen oder mobilen Fläche oder auf einem Fahrzeug eingesetzt Arbeitsbereichen mit Gefälle werden. Fahren Sie die Maschine nicht über abschüssiges Nehmen Sie keinesfalls Veränderungen oder oder ansteigendes Gelände mit einem Gefälle in Umrüstmaßnahmen an einer mobilen Fahrt- und Querrichtung, das außerhalb des... - Seite 18 Bedienungsanleitung Siebte Auflage • Erster Druck Sicherheit am Arbeitsplatz Sturzgefahr Kollisionsgefahr Personen auf der Berücksichtigen Sie beim Arbeitsbühne müssen Fahren oder beim Betrieb Sicherheitsgurte bzw. die die eingeschränkte den behördlichen Sichtweite und tote Winkel. Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Berücksichtigen Sie beim Ausführen von Sicherungsleine an der dafür Drehbewegungen die Position und den...
-
Seite 19: Verletzungsgefahr
Siebte Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Verletzungsgefahr Beachten und verwenden Sie für die Fahr- und Lenkfunktionen die farbkodierten Richtungspfeile auf Nehmen Sie die Maschine nur in einem gut belüfteten der Plattformsteuerung und am Fahrgestell. Bereich in Betrieb, um eine Kohlenmonoxidvergiftung zu verhindern. -
Seite 20: Gefahr Der Beschädigung Von Bauteilen
Bedienungsanleitung Siebte Auflage • Erster Druck Sicherheit am Arbeitsplatz Gefahr durch beschädigte Maschine Batteriesicherheit Verwenden Sie niemals eine beschädigte Maschine Verätzungsgefahr oder eine Maschine, die nicht richtig arbeitet. Batterien enthalten Säure. Führen Sie vor der Inbetriebnahme eine gründliche Tragen Sie während des Inspektion der Maschine durch, und überprüfen Sie Umgangs mit Batterien stets vor jeder Arbeitsschicht alle Funktionen. -
Seite 21: Sicherheitshinweis Für Den Kontaktalarm
Siebte Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sicherheitshinweis für den Sicherung nach jedem Einsatz Kontaktalarm Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Lesen, verstehen und befolgen Sie alle Warnhinweise Hindernisse und Verkehr. und Anweisungen für den Kontaktalarm. -
Seite 22: Legende
Bedienungsanleitung Siebte Auflage • Erster Druck Legende Legende Nicht lenkbares Rad Plattformsteuerung Lenkbares Rad Plattform Bodensteuerung Ansatzstelle für Sicherungsleine Sekundärausleger 10 Schiebetür Primärausleger 11 Ablagefach für Bedienungsanleitung Korbausleger 12 Fußschalter ® -34/22 IC Teile-Nr. 1297940GRGT... -
Seite 23: Steuerung
Siebte Auflage • Erster Druck Bedienungsanleitung Steuerung Steuerung Die Bodensteuerungsstation dient dazu, die Plattform zum Parken und für Funktionstests anzuheben. In Notfällen kann die Bodensteuerungsstation auch zur Bergung von handlungsunfähigen Personen auf der Plattform genutzt werden. Wenn die Bodensteuerungsstation ausgewählt ist, sind die Funktionen der Plattformsteuerung nicht verfügbar, einschließlich des NOT-AUS-Schalters. - Seite 24 Bedienungsanleitung Siebte Auflage • Erster Druck Steuerung STOP DRIVE ENABLE OPERATION Light on indicates that boom has moved past a non-steer tire and drive function is turned off. To drive, hold drive enable switch up or down and slowly move drive control handle.
-
Seite 25: Inspektionen
Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektionen Wichtige Aspekte der Inspektion vor Inbetriebnahme Der Bediener ist dafür verantwortlich, die Inspektion vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen. Bei der Inspektion vor Inbetriebnahme handelt es sich um eine Sichtprüfung, die vor jeder Arbeitsschicht Nehmen Sie die Maschine nur in vom Bediener auszuführen ist. - Seite 26 Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen Inspektion vor Inbetriebnahme Motor und motorbezogene Komponenten Begrenzungsschalter Vergewissern Sie sich, dass die Bedienungsanleitung sowie die Aufgaben- und Kontaktalarm (falls vorhanden) Sicherheitshandbücher vollständig und lesbar Schrauben, Muttern und sonstige sind und sich im entsprechenden Fach auf der Befestigungselemente Plattform befinden.
-
Seite 27: Wichtige Aspekte Der Funktionstests
Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen Wichtige Aspekte der Funktionstests Die Funktionstests dienen dazu, Fehlfunktionen bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen. Eine Maschine mit Fehlfunktionen darf niemals Nehmen Sie die Maschine nur in verwendet werden. -
Seite 28: An Der Bodensteuerung
Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen An der Bodensteuerung Neigungssensor überprüfen Wählen Sie ein ebenes, waagerechtes Drehen Sie den Testgelände mit fester Oberfläche, das keine Schlüsselschalter in die Hindernisse aufweist. Stellung Plattformsteuerung. Ziehen Sie den roten Drehen Sie den Schlüsselschalter in die Stellung NOT-AUS-Taster der Bodensteuerung. -
Seite 29: An Der Plattformsteuerung
Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen An der Plattformsteuerung Fußschalter überprüfen 20 Drücken Sie den roten NOT-AUS-Taster der 14 Drehen Sie den Schlüsselschalter in die Stellung Plattformsteuerung in die Stellung Plattformsteuerung. 21 Ziehen Sie den roten NOT-AUS-Taster in die 15 Ziehen Sie den roten NOT-AUS-Taster in die Stellung , ohne den Motor zu starten. - Seite 30 Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen Lenkung überprüfen Fahrverhalten und Bremsen überprüfen 27 Betätigen Sie den Fußschalter. 32 Betätigen Sie den Fußschalter. 28 Drücken Sie den Daumenwippschalter oben auf 33 Bewegen Sie den Steuerhebel Fahren langsam dem Steuerhebel in die durch das blaue Dreieck in die durch den blauen Pfeil auf dem Steuerpult auf dem Steuerpult angezeigte Richtung.
- Seite 31 Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen Antriebsaktivierungssystem überprüfen Begrenzung der Fahrgeschwindigkeit überprüfen 35 Betätigen Sie den Fußschalter. 40 Betätigen Sie den Fußschalter. 36 Fahren Sie den Primärausleger in die eingefahrene Position zurück. 41 Heben Sie den Primärausleger 1 ft/30 cm an. 37 Drehen Sie den Drehtisch, bis der Ausleger über 42 Bewegen Sie den Steuerhebel Fahren langsam eines der nicht lenkbaren Räder hinausragt.
- Seite 32 Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen 58 Fahren Sie die Maschine mit vollständig Fahrsicherung für Neigungen überprüfen eingefahrenem Ausleger auf eine geneigte 49 Betätigen Sie den Fußschalter. Fläche, auf der der Neigungswinkel des Fahrgestells größer als 2,5° ist. 50 Fahren Sie die Maschine mit vollständig eingefahrenem Ausleger auf eine geneigte Ergebnis: Die Fahrfunktion der Maschine wird Fläche, auf der der Neigungswinkel des...
- Seite 33 Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen Reserveantrieb überprüfen 66 Bewegen Sie die Maschine zurück auf ebenes Gelände, und fahren Sie den Primärausleger 74 Schalten Sie den Motor ab. ungefähr 1,6 ft/0,5 m aus. 75 Ziehen Sie den roten NOT-AUS-Taster in die 67 Fahren Sie die Maschine auf eine geneigte Stellung Fläche, auf der der Rollwinkel des Fahrgestells...
- Seite 34 Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen Kontaktalarm testen (falls vorhanden) 86 Versuchen Sie, alle Maschinenfunktionen zu aktivieren. 82 Betätigen Sie den Fußschalter nicht, und drücken Sie auf das Kontaktalarmkabel, um den Aktuator Ergebnis: Keine der Maschinenfunktionen ist aus der Schaltbuchse zu lösen. verfügbar.
-
Seite 35: Inspektion Des Arbeitsplatzes
Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektion des Arbeitsplatzes Die folgenden Gefahrenquellen müssen vermieden werden: Abhänge oder Schlaglöcher Schwellen, Hindernisse am Boden oder Schutt Abschüssiges Gelände Nehmen Sie die Maschine nur in Instabiler oder rutschiger Untergrund Betrieb, wenn die folgenden ... -
Seite 36: Inspektion Von Aufschriften Mit Symbolen
Bedienungsanleitung Siebte Auflage • Erster Druck Inspektionen Inspektion von Aufschriften mit Teile-Nr. Legende – Aufschriften Menge Symbolen 114248 Aufkleber — Kippgefahr, Neigungsalarm 114249 Aufkleber — Kippgefahr, Reifen** Stellen Sie fest, ob die Aufschriften der von Ihnen 114252 Aufkleber — Kippgefahr, verwendeten Maschine Text oder Symbole enthalten. - Seite 37 Siebte Auflage • Erster Druck Bedienungsanleitung Inspektionen 133278 72094 28171 *28158 *28159 82487 114420 1298857 133067 114252 72086 37053 28160 52475 37056 114252 1278982 37055 1263542 1278542 Z4 50 6- 12 34 5 72086 52475 37056 **114249 37054 82487 **133299 72086 52475 **114249...
-
Seite 38: Bedienungsanweisungen
Bedienungsanleitung Siebte Auflage • Erster Druck Bedienungsanweisungen Bedienungsanweisungen Grundsätzliches Dieser Abschnitt enthält Anweisungen für jeden Bereich des Maschinenbetriebs. Der Bediener ist für die Einhaltung aller Sicherheitsbestimmungen und der Anweisungen in der Bedienungsanleitung und den Sicherheits- und Aufgabenhandbüchern verantwortlich. Nehmen Sie die Maschine nur in Die Verwendung der Maschine für andere Zwecke als Betrieb, wenn die folgenden zum Heben von Personen mit deren Werkzeug und... -
Seite 39: Motor Starten
Siebte Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Motor starten NOT-AUS Schalten Sie den Schlüsselschalter der Drücken Sie den roten NOT-AUS-Taster an der Bodensteuerung in die gewünschte Stellung. Bodensteuerung oder auf dem Plattformsteuerpult in die Stellung , um sämtliche Funktionen Achten Sie darauf, dass sich die beiden roten anzuhalten und den Motor abzuschalten. - Seite 40 Bedienungsanleitung Siebte Auflage • Erster Druck Bedienungsanweisungen Betrieb vom Boden aus Bedienung von der Plattform aus Drehen Sie den Schlüsselschalter in die Stellung Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung. Plattformsteuerung. Ziehen Sie den roten NOT-AUS-Taster in die Ziehen Sie die roten NOT-AUS-Taster der Stellung Bodensteuerung und der Plattformsteuerung in die Stellung...
- Seite 41 Siebte Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Fahren Fahren auf abschüssigem Gelände Betätigen Sie den Fußschalter. Stellen Sie fest, für welches Gefälle (in Fahrt- und Querrichtung) die Maschine zugelassen ist, und Geschwindigkeit erhöhen: Bewegen Sie den bestimmen Sie das vorhandene Gefälle. Steuerhebel langsam aus der Mittelstellung.
- Seite 42 Bedienungsanleitung Siebte Auflage • Erster Druck Bedienungsanweisungen Gefälle bestimmen: Antriebsaktivierung Messen Sie das Gefälle mit einem digitalen Die aufleuchtende Lampe zeigt Neigungsmesser, ODER wenden Sie das an, dass sich der Auslegerarm nachfolgend beschriebene Verfahren an. gerade über eines der nicht lenkbaren Räder hinausbewegt Sie benötigen dazu die folgenden Gegenstände: hat und die Fahrfunktion...
- Seite 43 Siebte Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Leerlaufdrehzahl (U/min) auswählen Anzeigelampe Maschine nicht waagerecht Wählen Sie die Leerlaufdrehzahl mithilfe der Symbole Wenden Sie größte Vorsicht an, auf dem Steuerpult. wenn der Neigungsalarm bei angehobener Plattform ausgelöst wird. Die Anzeigelampe Maschine nicht waagerecht beginnt zu leuchten und die Funktion Fahren ist in einer oder beiden Richtungen nicht...
- Seite 44 Bedienungsanleitung Siebte Auflage • Erster Druck Bedienungsanweisungen Aktivierungseinstellungen des Flugzeugschutz (falls vorhanden) Neigungssensors Wenn die Plattformstoßleisten mit Flugzeugteilen in Berührung kommen, sind keine Funktionen mehr Modell Fahrgestellwinkel Fahrgestellwinkel verfügbar und die Maschine schaltet sich aus. (von Seite zu Seite) (von vorne nach hinten) Starten Sie den Motor.
- Seite 45 Siebte Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Kontaktalarm (falls vorhanden) Nach jedem Einsatz Der Kontaktalarm dient dazu, das Bodenpersonal zu Wählen Sie einen sicheren Abstellplatz, d.h. eine warnen, wenn der Bediener das Plattformsteuerpult feste, ebene und waagerechte Fläche ohne berührt. Der Ausleger bewegt sich daraufhin nicht Hindernisse und Verkehr.
-
Seite 46: Transport- Und Hebeanweisungen
Bedienungsanleitung Siebte Auflage • Erster Druck Transport- und Hebeanweisungen Transport- und Hebeanweisungen Sichern Sie den Drehtisch vor dem Transport mit der entsprechenden Drehsperre gegen Drehbewegungen. Entsichern Sie den Drehtisch wieder für den Betrieb. Fahren Sie die Maschine nicht über abschüssiges Gelände mit einem Gefälle oder Bitte beachten und befolgen: einer Steigung in Fahrt- und Querrichtung... -
Seite 47: Freilaufkonfiguration Für Winde
Siebte Auflage • Erster Druck Bedienungsanleitung Transport- und Hebeanweisungen Freilaufkonfiguration für Winde Transportsicherung auf einem Lastkraftwagen oder Anhänger Verwenden Sie einen Wegrollschutz an den Rädern, um ein Wegrollen der Maschine zu Sichern Sie die Räder der Maschine für den Transport verhindern. - Seite 48 Bedienungsanleitung Siebte Auflage • Erster Druck Transport- und Hebeanweisungen Plattform sichern Stellen Sie sicher, dass sich der Korbausleger und die Plattform in der eingefahrenen Position befinden. Legen Sie einen Block unter die Plattformkante unterhalb des Plattformeinstiegstors. Sichern Sie die Plattform mit einem Nylongurt über der Plattformbefestigung an der Plattformschwenkeinrichtung (siehe unten).
- Seite 49 Siebte Auflage • Erster Druck Bedienungsanleitung Transport- und Hebeanweisungen Hebeanweisungen Senken Sie den Ausleger ganz ab, und fahren Sie ihn vollständig ein. Senken Sie den Korbausleger vollständig ab. Entfernen Sie alle losen Teile von der Maschine. Bestimmen Sie mithilfe der Tabelle und der Abbildung Bitte beachten und befolgen: auf dieser Seite den Schwerpunkt der Maschine.
-
Seite 50: Wartung
Bedienungsanleitung Siebte Auflage • Erster Druck Wartung Wartung Hydraulikölstand überprüfen Für den Maschinenbetrieb ist es unbedingt erforderlich, dass das Hydrauliköl auf angemessenem Bitte beachten und befolgen: Stand gehalten wird. Ein falscher Hydraulikölstand kann zur Beschädigung von Bauteilen des Vom Bediener dürfen nur die in dieser Hydrauliksystems führen. -
Seite 51: Kühlmittelstand Überprüfen
Siebte Auflage • Erster Druck Bedienungsanleitung Wartung Kühlmittelstand überprüfen Motorölstand überprüfen Um eine lange Lebensdauer des Motors zu Eine gute Motorleistung und lange Lebensdauer des gewährleisten, muss das Kühlmittel immer auf dem Motors können nur erreicht werden, wenn das Motoröl richtigen Stand gehalten werden. -
Seite 52: Batterien Überprüfen
Bedienungsanleitung Siebte Auflage • Erster Druck Wartung Batterien überprüfen Vorgesehene Wartungsarbeiten Die vierteljährlich, jährlich und alle zwei Jahre auszuführenden Wartungsarbeiten dürfen nur von den für die Arbeiten an dieser Maschine Für den sicheren Maschinenbetrieb und eine ausgebildeten Personen und gemäß den adäquate Maschinenleistung ist es sehr wichtig, dass Anweisungen im Wartungshandbuch dieser Maschine sich die Batterien in gutem Zustand befinden. -
Seite 53: Technische Daten
Siebte Auflage • Erster Druck Bedienungsanleitung Technische Daten Technische Daten Z-34/22 2WD Industrial und RT Reifengröße (nur schaumgefüllt) 10-16,5 NHS Der höchste quadratische Mittelwert der gewichteten Maximale Arbeitshöhe 40 ft 6 in 12,5 m Beschleunigung, der der Körper ausgesetzt ist, ist nicht Maximale Plattformhöhe 34 ft 6 in 10,5 m... - Seite 54 Bedienungsanleitung Siebte Auflage • Erster Druck Technische Daten Reifengröße (nur schaumgefüllt) 10-16,5 NHS Z-34/22 4WD RT Gewicht Maximale Arbeitshöhe 40 ft 6 in 12,5 m (Das Maschinengewicht hängt von der Konfiguration ab. Maximale Plattformhöhe 34 ft 6 in 10,5 m Das genaue Gewicht ist auf dem Typenaufkleber Höhe, vollständig eingefahren 6 ft 7 in...
- Seite 55 Siebte Auflage • Erster Druck Bedienungsanleitung Technische Daten Reichweitentabelle Max. Höhe Max. Reichweite 35 ft 10,6 m 0 ft 30 ft 9,1 m 5 ft 1,5 m 25 ft 7,6 m 10 ft 20 ft 6,1 m 15 ft 4,6 m 15 ft 4,6 m 20 ft...
-
Seite 56: Contents Of Ec Declaration Of Conformity
Bedienungsanleitung Siebte Auflage • Erster Druck Contents of EC Declaration of Conformity Contents of EC Declaration of Conformity <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field>...
