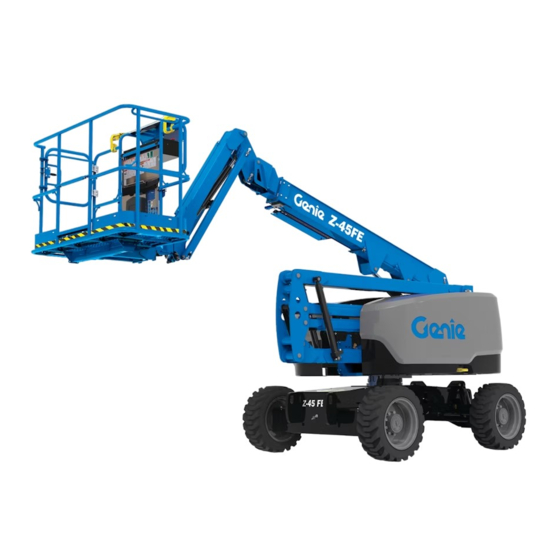

- Seite 1 Bedienungsanleitung Seriennummernbereich -45 FE ® -45 DC ® Wartungsinformationen Übersetzung der Original- Anleitung Second Edition First Printing Part No. 1315865GRGT Front Matter...
-
Seite 2: Inhaltsverzeichnis
The Maltings Technische Daten ........... 70 Wharf Road Grantham NG31 6BH Copyright © 2019 Terex Corporation Zweite Auflage: Erster Druck, September 2022 „Genie“ und „Z“ sind in den USA und vielen anderen Ländern eingetragene Marken von Terex South Dakota, Inc. -
Seite 3: Zu Diesem Handbuch
Zweite Auflage • Erster Druck Bedienungsanleitung Einleitung Einleitung Zu diesem Handbuch Beabsichtigter Einsatzzweck und Anleitung für die Einweisung Wir bedanken uns, dass Sie sich für eine Maschine von Genie entschieden haben. Wir legen größten Diese Maschine dient dazu, Personal samt Werkzeug Wert darauf, dass die Sicherheit aller Benutzer und Materialien zu einem hoch gelegenen gewährleistet ist. - Seite 4 Bedienungsanleitung Zweite Auflage • Erster Druck Einleitung Symbole auf der Plattformsteuerung und damit Symbole auf der Bodensteuerung und damit zusammenhängende Maschinenbewegungen: zusammenhängende Maschinenbewegungen: Plattform ausrichten Anzeigelampe für Plattformüberlastung Plattform ausrichten, Korbausleger heben/senken, Sekundärausleger Primärausleger heben/senken ausfahren/einfahren, Primärausleger heben/senken und Sekundärausleger heben/senken.
-
Seite 5: Aufnahme Von Kontakt Zum Hersteller
Zweite Auflage • Erster Druck Bedienungsanleitung Einleitung Mitteilung über wichtige Informationen Aufnahme von Kontakt zum Hersteller und Einhaltung von Vorschriften Es kann erforderlich werden, dass Sie sich direkt an Genie wenden. In diesem Fall benötigen wir genaue Die Sicherheit der Gerätebenutzer ist für Genie von Angaben zur Modellnummer und zur Seriennummer größter Wichtigkeit. -
Seite 6: Instandhaltung Aller Sicherheitshinweise
Bedienungsanleitung Zweite Auflage • Erster Druck Einleitung Instandhaltung aller Sicherheitshinweise Ersetzen Sie fehlende oder beschädigte Sicherheitshinweise. Achten Sie jederzeit darauf, dass die Sicherheit des Bedienpersonals gewährleistet ist. Reinigen Sie die Gefahr Sicherheitshinweise mit einer milden Seifenlösung und Wasser. Benutzen Sie keine Reinigungsmittel, Wenn die in dieser Bedienungsanleitung die Lösungsmittel enthalten, da dadurch das Material, aufgeführten Anweisungen und... -
Seite 7: Definition Der Symbole Und Gefahrenzeichen
Zweite Auflage • Erster Druck Bedienungsanleitung Definition der Symbole und Gefahrenzeichen Definition der Symbole und Gefahrenzeichen Quetschgefahr Explosionsgefahr Bedienungsanleitung Kollisionsgefahr Kollisionsgefahr lesen Todesgefahr durch Erforderlichen Abstand Kippgefahr Kippgefahr Kippgefahr Stromschlag einhalten Todesgefahr durch Kontakt vermeiden Batterie abtrennen Windgeschwindigkeit Maschine nicht Stromschlag waagerecht Kraft per Hand... - Seite 8 Bedienungsanleitung Zweite Auflage • Erster Druck Definition der Symbole und Gefahrenzeichen Radbelastung Technische Daten – Nicht rauchen Explosionsgefahr Brandgefahr Reifen Anweisungen für das Anweisungen für das Ansatzstelle für Befestigungspunkt Hebepunkt Festbinden der Anheben und Sicherungsleine Plattform Festbinden Farblich Spannungswerte für Druckwerte für Maximale Tragfähigkeit Rollgefahr gekennzeichnete...
- Seite 9 Zweite Auflage • Erster Druck Bedienungsanleitung Definition der Symbole und Gefahrenzeichen Plattform bergauf: Plattform bergab: Zugang nur für Bei Maschinen mit Nur Schukostecker geschultes und Glühkerzen dürfen verwenden 1 Primär senken 1 Primär einfahren befugtes Personal weder Äther noch 2 Sekundär senken 2 Sekundär senken andere energiereiche 3 Primär einfahren...
-
Seite 10: Allgemeine Sicherheitshinweise
Bedienungsanleitung Zweite Auflage • Erster Druck Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise ® -45 FE • Z ® -45 DC Teile-Nr. 1315865GRGT... - Seite 11 Zweite Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
- Seite 12 Bedienungsanleitung Zweite Auflage • Erster Druck Allgemeine Sicherheitshinweise ® -45 FE • Z ® -45 DC Teile-Nr. 1315865GRGT...
- Seite 13 Zweite Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
- Seite 14 Bedienungsanleitung Zweite Auflage • Erster Druck Allgemeine Sicherheitshinweise ® -45 FE • Z ® -45 DC Teile-Nr. 1315865GRGT...
- Seite 15 Zweite Auflage • Erster Druck Bedienungsanleitung Allgemeine Sicherheitshinweise Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
-
Seite 16: Persönliche Sicherheit
Bedienungsanleitung Zweite Auflage • Erster Druck Persönliche Sicherheit Persönliche Sicherheit Sicherheitsausrüstung Beim Betrieb dieser Maschine muss eine spezielle Sturzsicherung angelegt werden. Personen auf der Arbeitsbühne müssen Sicherheitsgurte bzw. die den behördlichen Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Sicherungsleine an der dafür vorgesehenen Verankerung auf der Plattform. -
Seite 17: Sicherheit Am Arbeitsplatz
Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sicherheit am Arbeitsplatz Todesgefahr durch Stromschlag Halten Sie sich fern von der Maschine, wenn sie Strom Diese Maschine ist nicht elektrisch isoliert und bietet führende Leitungen berührt. keinen Schutz bei Stromkontakt oder in der Nähe zu Personal am Boden oder elektrischem Strom. - Seite 18 Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Wenn der Neigungsalarm Lesen, verstehen und befolgen Sie alle Aufschriften, ausgelöst wird, während Anweisungen und Handbücher, die sich auf die Plattform bergaufwärts verwendetes Zubehör beziehen. positioniert ist: Die Begrenzungsschalter dürfen nicht verändert bzw. Senken Sie den deaktiviert werden.
- Seite 19 Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Die Maschine darf nur mit Binden Sie den Ausleger oder die Plattform nicht an langsamer angrenzenden Objekten fest. Geschwindigkeit über Platzieren Sie keine Lasten außerhalb des unebenes Gelände, Plattformrands. Schutt, instabilen oder rutschigen Untergrund Objekte, die sich außerhalb sowie in der Nähe von...
-
Seite 20: Gefahr Beim Betrieb In Arbeitsbereichen Mit Gefälle
Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Gefahr beim Betrieb in Nehmen Sie keinesfalls Veränderungen oder Umrüstmaßnahmen an einer mobilen Arbeitsbereichen mit Gefälle Hubarbeitsplattform vor, wenn keine schriftliche Fahren Sie die Maschine nicht über abschüssiges Genehmigung des Herstellers vorliegt. Das oder ansteigendes Gelände mit einem Gefälle in Anbringen von Halterungen für Werkzeuge oder Fahrt- und Querrichtung, das außerhalb des... - Seite 21 Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sturzgefahr Kollisionsgefahr Personen auf der Berücksichtigen Sie beim Arbeitsbühne müssen Fahren oder beim Betrieb Sicherheitsgurte bzw. die die eingeschränkte den behördlichen Sichtweite und tote Winkel. Bestimmungen entsprechende Ausrüstung tragen. Befestigen Sie die Berücksichtigen Sie beim Ausführen von Sicherungsleine an der dafür Drehbewegungen die Position und den...
-
Seite 22: Verletzungsgefahr
Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Explosions- und Brandgefahr Passen Sie die Fahrgeschwindigkeit an die Sie den Motor nicht, wenn Sie Dieselkraftstoff Starten Bodenbeschaffenheit, oder andere explosive Substanzen riechen oder vorhandene Hindernisse, entdecken. das Gefälle, den Standort Tanken Sie nicht bei laufendem Motor. -
Seite 23: Batteriesicherheit
Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Batteriesicherheit Gefahr der Beschädigung von Bauteilen Verwenden Sie kein Ladegerät mit mehr als 48V zum Verätzungsgefahr Laden der Funktionsbatterien. Batterien enthalten Säure. Ziehen Sie den Stecker vom Batteriesatz ab, bevor Tragen Sie während des Sie den Batteriesatz entfernen. -
Seite 24: Sicherheitshinweise Für Den Kontaktalarm
Bedienungsanleitung Zweite Auflage • Erster Druck Sicherheit am Arbeitsplatz Sicherheitshinweise für den Sicherheitshinweise für die Kontaktalarm Rohrablagen Lesen, verstehen und befolgen Sie alle Lesen, verstehen und befolgen Sie alle Warnungen Warnhinweise und Anweisungen für den und Anweisungen für die Rohrablagen. Kontaktalarm. -
Seite 25: Sicherheitshinweise Für Plattenträger
Zweite Auflage • Erster Druck Bedienungsanleitung Sicherheit am Arbeitsplatz Sicherheitshinweise für Sicherung nach jedem Einsatz Plattenträger Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Lesen, verstehen und befolgen Sie alle Hindernisse und Verkehr. Warnhinweise und Anweisungen für die Plattenträger. -
Seite 26: Legende
Bedienungsanleitung Zweite Auflage • Erster Druck Legende Legende Fußschalter Plattformsteuerung Ablagefach für Bedienungsanleitung Primärausleger Schiebetür 10 Sekundärausleger Ansatzstelle für Sicherungsleine 11 Bodensteuerung Schwingtor 12 Lenkbares Rad Korbausleger 13 Nicht lenkbares Rad Plattform ® -45 FE • Z ® -45 DC Teile-Nr. -
Seite 27: Steuerung
Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung Steuerung Die Bodensteuerungsstation dient dazu, die Plattform zum Parken und für Funktionstests anzuheben. In Notfällen kann die Bodensteuerungsstation auch zur Bergung von handlungsunfähigen Personen auf der Plattform genutzt werden. Wenn die Bodensteuerungsstation ausgewählt ist, sind die Funktionen der Plattformsteuerung nicht verfügbar, einschließlich des NOT-AUS-Schalters. - Seite 28 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung Totmanntaster Gleichstrommodus-Lampe: FE-Modelle Halten Sie den Totmanntaster gedrückt, um die Die leuchtende Lampe weist darauf hin, dass die Funktionen der Bodensteuerung zu aktivieren. Maschine sich im Gleichstrommodus (DC) befindet. Schalter Sekundärausleger heben/senken Roter NOT-AUS-Taster Bewegen Sie den Schalter für den Sekundärausleger nach oben, um den Drücken Sie den roten NOT-AUS-Taster in die...
- Seite 29 Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung 13 Anzeigelampe für Plattformüberlastung Die blinkende Anzeigelampe signalisiert, dass die Plattform überlastet ist und keine Funktionen ausgeführt werden können. Reduzieren Sie das Gewicht, bis die Anzeigelampe erlischt. 14 Schalter Drehtisch drehen Bewegen Sie den Schalter zum Drehen des Drehtisches nach oben, um den Drehtisch nach rechts zu drehen.
- Seite 30 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung Plattformsteuerpult ® -45 FE • Z ® -45 DC Teile-Nr. 1315865GRGT...
- Seite 31 Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
-
Seite 32: Plattformsteuerpult
Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung Plattformsteuerpult Schalter zur Steuerung der Funktionsgeschwindigkeit Hupentaster Bewegen Sie den Schalter nach links, um die Solange Sie diesen Taster drücken, ertönt die Geschwindigkeit der Funktionen Korbausleger Hupe. Lassen Sie den Taster wieder los, um den heben/senken, Plattform drehen und Hupton abzubrechen. - Seite 33 Zweite Auflage • Erster Druck Bedienungsanleitung Steuerung 12 Auswahlschalter Fahrgeschwindigkeit 11 Proportionaler Steuerhebel mit zwei Achsen für Fahr- und Lenkfunktionen Symbol Maschine auf Gefälle: langsame ODER Proportionaler Steuerhebel für die Betriebsart mit reduzierter Fahrgeschwindigkeit Fahrfunktion und Daumenwippschalter für die zur besseren Kontrolle Lenkfunktion.
- Seite 34 Bedienungsanleitung Zweite Auflage • Erster Druck Steuerung 15 Auswahlschalter für den Maschinenmodus: FE- Modelle Bewegen Sie den Schalter nach links, um den Gleichstrommodus zu wählen. Bewegen Sie den Schalter nach rechts, um den Hybridmodus zu wählen. 16 Proportionaler Steuerhebel für das Heben/Senken des Sekundärauslegers Bewegen Sie den Steuerhebel nach oben, um...
-
Seite 35: Inspektionen
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektionen Wichtige Aspekte der Inspektion vor Inbetriebnahme Der Bediener ist dafür verantwortlich, die Inspektion vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen. Bei der Inspektion vor Inbetriebnahme handelt es sich um eine Sichtprüfung, die vor jeder Nehmen Sie die Maschine nur in Arbeitsschicht vom Bediener auszuführen ist. - Seite 36 Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Inspektion vor Inbetriebnahme Plattformeinstiegsstange oder Plattformtür Plattform-Ladezelle Vergewissern Sie sich, dass die Ansatzstelle für Sicherungsleine Bedienungsanleitung vollständig und lesbar ist und sich im Aufbewahrungsfach auf der Plattform Überprüfen Sie die gesamte Maschine auf: befindet.
-
Seite 37: Wichtige Aspekte Der Funktionstests
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Wichtige Aspekte der Funktionstests Die Funktionstests dienen dazu, Fehlfunktionen bereits vor Inbetriebnahme der Maschine festzustellen. Der Bediener muss die Anweisungen Schritt für Schritt befolgen und alle Maschinenfunktionen überprüfen. Eine Maschine mit Fehlfunktionen darf niemals Nehmen Sie die Maschine nur in verwendet werden. -
Seite 38: An Der Bodensteuerung
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen An der Bodensteuerung Steuerung mit Reserveantrieb prüfen Wählen Sie ein ebenes, waagerechtes Testgelände mit fester Oberfläche, das keine FE-Modelle: Hindernisse aufweist. 10 Drehen Sie den Schlüsselschalter in die Stellung Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung. -
Seite 39: Neigungssensor Überprüfen
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Neigungssensor überprüfen An der Plattformsteuerung FE-Modelle: 25 Drehen Sie den Schlüsselschalter in die Stellung 17 Wählen Sie ein ebenes, waagerechtes Plattformsteuerung. Testgelände mit fester Oberfläche, das keine 26 Ziehen Sie den roten NOT-AUS-Taster in die Hindernisse aufweist. -
Seite 40: Hupe Überprüfen
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Hupe überprüfen Maschinenfunktionen überprüfen 31 Drücken Sie den Hupentaster. 39 Betätigen Sie den Fußschalter. 40 Aktivieren Sie die Steuerhebel oder Kippschalter Ergebnis: Die Hupe sollte ertönen. für alle Maschinenfunktionen. Fußschalter überprüfen Ergebnis: Alle Ausleger- und Plattformfunktionen sollten einen vollen Zyklus durchlaufen. -
Seite 41: Fahrverhalten Und Bremsen Überprüfen
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Fahrverhalten und Bremsen überprüfen Antriebsaktivierungssystem überprüfen 44 Betätigen Sie den Fußschalter. 47 Betätigen Sie den Fußschalter, und senken Sie 45 Bewegen Sie den Steuerhebel Fahren langsam den Ausleger in die eingefahrene Position ab. in die durch den blauen Pfeil auf dem Steuerpult angezeigte Richtung, bis die Maschine beginnt, 48 Drehen Sie den Drehtisch, bis sich der... -
Seite 42: Begrenzung Der Fahrgeschwindigkeit Überprüfen
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen 59 Bewegen Sie den Steuerhebel Fahren langsam bis auf volle Antriebsleistung. Begrenzung der Fahrgeschwindigkeit überprüfen Ergebnis: Die mit angehobenem Sekundärausleger maximal erzielbare 51 Betätigen Sie den Fußschalter. Fahrgeschwindigkeit sollte 30 cm/s nicht überschreiten. 52 Heben Sie den Primärausleger etwa 61 cm an. - Seite 43 Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen 65 Senken Sie den Primärausleger in die 72 Fahren Sie die Maschine auf eine geneigte eingefahrene Position ab. Fläche, auf der der Neigungswinkel des Fahrgestells größer als 4,5° ist. Ergebnis: Die Fahrfunktion der Maschine wird nicht unterbrochen.
-
Seite 44: Pendelachse Überprüfen (Falls Vorhanden)
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen 78 Bewegen Sie die Maschine zurück auf ebenes Pendelachse überprüfen (falls vorhanden) Gelände, und fahren Sie den Primärausleger 86 Fahren Sie mit dem rechten gelenkten Rad auf ungefähr 0,5 m aus. einen 15 cm hohen Block oder Bordstein. 79 Fahren Sie die Maschine auf eine geneigte Ergebnis: Die restlichen drei Räder sollten festen Fläche, auf der der Rollwinkel des Fahrgestells... -
Seite 45: Auswahlfunktion Heben/Fahren Überprüfen (Falls Vorhanden)
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Auswahlfunktion Heben/Fahren überprüfen 99 Versuchen Sie, alle Maschinenfunktionen zu aktivieren. (falls vorhanden) Ergebnis: Keine der Maschinenfunktionen ist 93 Betätigen Sie den Fußschalter. verfügbar. 94 Bewegen Sie den Steuerhebel Fahren aus der 100 Führen Sie den Aktuator in die Schaltbuchse ein. Mittelstellung, und betätigen Sie einen Kippschalter für eine Auslegerfunktion. -
Seite 46: Flugzeugschutz Prüfen (Falls Vorhanden)
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Flugzeugschutz prüfen (falls vorhanden) Hinweis: Diese Prüfung muss unter Umständen von zwei Personen durchgeführt werden. 102 Fahren Sie den Primärausleger etwa 30 cm aus. 103 Bewegen Sie die gelbe Stoßleiste am Boden der Plattform 10 cm in eine beliebige Richtung. -
Seite 47: Inspektion Des Arbeitsplatzes
Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Inspektion des Arbeitsplatzes Die folgenden Gefahrenquellen müssen vermieden werden: Abhänge oder Schlaglöcher Schwellen, Hindernisse am Boden oder Schutt Abschüssiges Gelände Nehmen Sie die Maschine nur in Instabiler oder rutschiger Untergrund Betrieb, wenn die folgenden ... -
Seite 48: Inspektion Der Aufschriften Mit Symbolen - Z-45 Dc
Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Inspektion der Aufschriften mit Teile-Nr. Legende – Aufschriften Menge Symbolen – Z-45 DC 219956 Aufkleber – Plattformüberlastung 219958 Aufkleber – Kippgefahr, Quetschgefahr Verwenden Sie die Abbildungen auf der nächsten Seite, um festzustellen, ob alle Aufschriften lesbar 1256425 Aufkleber –... - Seite 49 Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
- Seite 50 Bedienungsanleitung Zweite Auflage • Erster Druck Inspektionen Inspektion der Aufschriften mit Teile-Nr. Legende – Aufschriften Menge Symbolen – Z-45 FE 219958 Aufkleber – Kippgefahr, Quetschgefahr 1256425 Aufkleber – Gefahr, Stromschlaggefahr, Verwenden Sie die Abbildungen auf der nächsten Symbol Seite, um festzustellen, ob alle Aufschriften lesbar 1263542 Aufkleber –...
- Seite 51 Zweite Auflage • Erster Druck Bedienungsanleitung Inspektionen Teile-Nr. 1315865GRGT ® -45 FE • Z ® -45 DC...
-
Seite 52: Bedienungsanweisungen
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Bedienungsanweisungen Grundsätzliches Dieser Abschnitt enthält Anweisungen für jeden Bereich des Maschinenbetriebs. Der Bediener ist für die Einhaltung aller Sicherheitsbestimmungen und der Anweisungen in der Bedienungsanleitung verantwortlich. Die Verwendung der Maschine für andere Zwecke Nehmen Sie die Maschine nur in als zum Heben von Personen mit deren Werkzeug Betrieb, wenn die folgenden... - Seite 53 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Maschinenbetrieb Reserveantrieb FE-Modelle können mit ein- oder ausgeschaltetem Verwenden Sie den Reserveantrieb, wenn der Motor betrieben werden. Hauptantrieb versagt. Drehen Sie den Schlüsselschalter in die Stellung Drehen Sie den Schlüsselschalter in die Stellung Boden- oder Plattformsteuerung.
-
Seite 54: Plattform Positionieren
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen FE-Modelle: Motor starten Lassen Sie den Motor bei niedrigen Temperaturen (- 6 °C und kälter) vor Inbetriebnahme 5 Minuten lang Am Bedienpult der Bodensteuerung: warmlaufen, um eine Beschädigung des Hydrauliksystems zu vermeiden. Drehen Sie den Schlüsselschalter in die Stellung Bodensteuerung. - Seite 55 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Bedienung von der Plattform aus Lenken Hinweis: Beim Betrieb der Maschine von der Betätigen Sie den Fußschalter. Plattform aus werden auf dem LCD-Display der Bewegen Sie den Steuerhebel Fahren/Lenken Plattformsteuerung unter Umständen die folgenden langsam in die durch die blauen oder gelben Meldungen für den Fußschalter angezeigt.
-
Seite 56: Fahren Auf Abschüssigem Gelände
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Fahren auf abschüssigem Gelände Gefälle bestimmen: Messen Sie das Gefälle mit einem digitalen Stellen Sie fest, für welches Gefälle (in Fahrt- und Neigungsmesser, ODER wenden Sie das Querrichtung) die Maschine zugelassen ist, und nachfolgend beschriebene Verfahren an. -
Seite 57: Antriebsaktivierung
Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Antriebsaktivierung Steuerung der Geschwindigkeit der Funktionen Das aufleuchtende LCD-Symbol weist darauf hin, dass sich der Bewegen Sie den Schalter Auslegerarm gerade über eines nach links, um die der nicht lenkbaren Räder Geschwindigkeit der hinausbewegt hat und die Funktionen Korbausleger Fahrfunktion unterbrochen wurde. -
Seite 58: Lcd-Symbol Maschine Nicht Waagerecht
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen LCD-Symbol Maschine nicht waagerecht Aktivierungseinstellungen des Neigungssensors Wenn der Neigungsalarm bei angehobener Plattform ausgelöst Parallel zur Senkrecht zur Modell wird, beginnt das LCD-Symbol Auslegerstruktur Auslegerstruktur Maschine nicht waagerecht zu Z-45 DC 4,5° 4,5° leuchten und die Funktion Fahren ist in einer oder beiden Richtungen nicht Z-45 FE... - Seite 59 Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen LCD-Symbol Plattform überlastet Wenn das LCD-Symbol blinkt, ist die Plattform überlastet, und es können keine Funktionen ausgeführt werden. Die folgende Meldung wird ebenfalls auf dem LCD-Display für die Plattformsteuerung angezeigt: PLATFORM IS OVERLOADED (PLATTFORM ÜBERLASTET).
-
Seite 60: Anweisungen Für Batterie Und Ladegerät
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen FE-Modelle: Batterien über Motor laden Bei laufendem Motor werden die Batterien automatisch aufgeladen. Der Motor schaltet sich automatisch aus, sobald der Ladevorgang 85% erreicht hat. Wenn die Batterien zu 85% geladen sind, wird auf Anweisungen für Batterie und dem LCD-Display der Plattformsteuerung die Ladegerät... -
Seite 61: Anweisungen Zum Füllen Und Laden Von Trockenbatterien
Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Anweisungen zum Füllen und Laden Anweisungen für Rohrablagen von Trockenbatterien Die Rohrablageneinheit besteht aus zwei Rohrablagen, die auf beiden Plattformseiten Dieses Verfahren gilt nur für mit Säure gefüllten positioniert und mit Bügelschrauben am Geländer Bleibatterien. - Seite 62 Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Bitte beachten und befolgen: Verwendung der Rohrablage Stellen Sie sicher, dass die Montage- und Die Rohrablagen müssen auf der Innenseite der Installationsanweisungen für die Rohrablage Plattform montiert werden. genau befolgt wurden und dass die Rohrablagen ...
-
Seite 63: Plattenträgereinheit
Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Plattenträgereinheit Anbringen der Polster Bringen Sie den Warnhinweis auf der Bringen Sie die beiden Polster am Vorderseite jedes Plattenträgers an (falls Plattformgeländer an. Positionieren Sie die erforderlich). Polster so, dass die Platten nicht direkt mit dem Plattformgeländer in Berührung kommen können. -
Seite 64: Verwendung Des Plattenträgers
Bedienungsanleitung Zweite Auflage • Erster Druck Bedienungsanweisungen Verwendung des Plattenträgers Befestigen Sie beide Plattenträger an der Plattform. Die Ladung muss so aufgeladen werden, dass sie auf beiden Plattenträgern aufliegt. Zentrieren Sie die Ladung auf der Plattform. Sichern Sie die Ladung auf der Plattform mit dem Gurt. -
Seite 65: Nach Jedem Einsatz
Zweite Auflage • Erster Druck Bedienungsanleitung Bedienungsanweisungen Nach jedem Einsatz Wählen Sie einen sicheren Abstellplatz, d.h. eine feste, ebene und waagerechte Fläche ohne Hindernisse und Verkehr. Fahren Sie den Ausleger ein, und senken Sie ihn in die eingefahrene Position ab. Drehen Sie den Drehtisch so, dass der Ausleger zwischen den nicht lenkbaren Rädern liegt. -
Seite 66: Transport- Und Hebeanweisungen
Bedienungsanleitung Zweite Auflage • Erster Druck Transport- und Hebeanweisungen Transport- und Hebeanweisungen Sichern Sie den Drehtisch vor dem Transport mit der entsprechenden Drehsperre gegen Drehbewegungen. Entsichern Sie den Drehtisch wieder für den Betrieb. Fahren Sie die Maschine nicht über abschüssiges Gelände mit einem Gefälle oder Bitte beachten und befolgen: einer Steigung in Fahrt- und Querrichtung... -
Seite 67: Transportsicherung Auf Einem Lastkraftwagen Oder Anhänger
Zweite Auflage • Erster Druck Bedienungsanleitung Transport- und Hebeanweisungen Transportsicherung auf einem Plattform sichern Lastkraftwagen oder Anhänger Stellen Sie sicher, dass sich der Korbausleger und die Plattform in der eingefahrenen Position befinden. Sichern Sie den Drehtisch bei jedem Transport mit dem Sperrstift gegen Drehbewegungen. - Seite 68 Bedienungsanleitung Zweite Auflage • Erster Druck Transport- und Hebeanweisungen Hebeanweisungen Senken Sie den Ausleger ganz ab, und fahren Sie ihn vollständig ein. Senken Sie den Korbausleger vollständig ab. Entfernen Sie alle losen Teile von der Maschine. Drehen Sie den Drehtisch um 90° aus der Bitte beachten und befolgen: Transportposition.
-
Seite 69: Wartung
Zweite Auflage • Erster Druck Bedienungsanleitung Wartung Wartung Motorölstand überprüfen Eine gute Motorleistung und lange Lebensdauer des Motors können nur erreicht werden, wenn das Motoröl immer auf angemessenem Stand gehalten Bitte beachten und befolgen: wird. Wenn die Maschine mit falschem Ölstand betrieben wird, können Teile des Motors beschädigt ... -
Seite 70: Hydraulikölstand Überprüfen
Bedienungsanleitung Zweite Auflage • Erster Druck Wartung Hydraulikölstand überprüfen Kühlmittelstand überprüfen – flüssigkeitsgekühlte Modelle Für den Maschinenbetrieb ist es unbedingt erforderlich, dass das Hydrauliköl auf Um eine lange Lebensdauer des Motors zu angemessenem Stand gehalten wird. Ein falscher gewährleisten, muss das Kühlmittel immer auf dem Hydraulikölstand kann zur Beschädigung von richtigen Stand gehalten werden. -
Seite 71: Batterien Überprüfen
Zweite Auflage • Erster Druck Bedienungsanleitung Wartung Batterien überprüfen Vorgesehene Wartungsarbeiten Die vierteljährlich, jährlich und alle zwei Jahre auszuführenden Wartungsarbeiten dürfen nur von den für die Arbeiten an dieser Maschine Für den sicheren Maschinenbetrieb und eine ausgebildeten Personen und gemäß den adäquate Maschinenleistung ist es sehr wichtig, dass Anweisungen im Wartungshandbuch dieser sich die Batterien in gutem Zustand befinden. -
Seite 72: Technische Daten
Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Technische Daten Modell Z-45 DC Lärmemission Maximale Arbeitshöhe 15,92 m Schalldruckpegel an der <70 dBA Arbeitsstation am Boden Maximale Plattformhöhe 13,92 m Schalldruckpegel an der <70 dBA Höhe, vollständig eingefahren 2,29 m Arbeitsstation auf der Plattform Maximale horizontale Auslegung... - Seite 73 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Modell Z-45 FE Lärmemission Maximale Arbeitshöhe 15,92 m Schalldruckpegel an der <80,3 dBA Arbeitsstation am Boden Maximale Plattformhöhe 13,92 m Schalldruckpegel an der <76 dBA Höhe, vollständig eingefahren 2,30 m Arbeitsstation auf der Plattform Maximale horizontale Auslegung 6,94 m...
-
Seite 74: Reichweitentabelle Z-45 Fe Mit Flugzeugschutz
Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Reichweitentabelle Z-45 FE Reichweitentabelle Z-45 FE mit Flugzeugschutz ® -45 FE • Z ® -45 DC Teile-Nr. 1315865GRGT... - Seite 75 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Contents of EC Declaration of Conformity - 1 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, under consideration of harmonized European standard EN280 as described in EC type-examination certificate <variable field>...
- Seite 76 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Contents of EC Declaration of Conformity - 2 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Directives: 1. EC Directive 2006/42/EC, Machinery Directive, Conformity assessment procedure: art.12 (3) (a), with the application of European Harmonized Standard EN 280:2013+A1:2015.
- Seite 77 Zweite Auflage • Erster Druck Bedienungsanleitung Technische Daten Contents of UK Declaration of Conformity - 1 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation: 1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) under consideration of designated standard EN280 as described in type-examination certificate <variable field>...
- Seite 78 Bedienungsanleitung Zweite Auflage • Erster Druck Technische Daten Contents of UK Declaration of Conformity - 2 <Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of the following Legislation: 1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157, SI 2019/696) conformity assessment procedure according to Part 3, 11.
